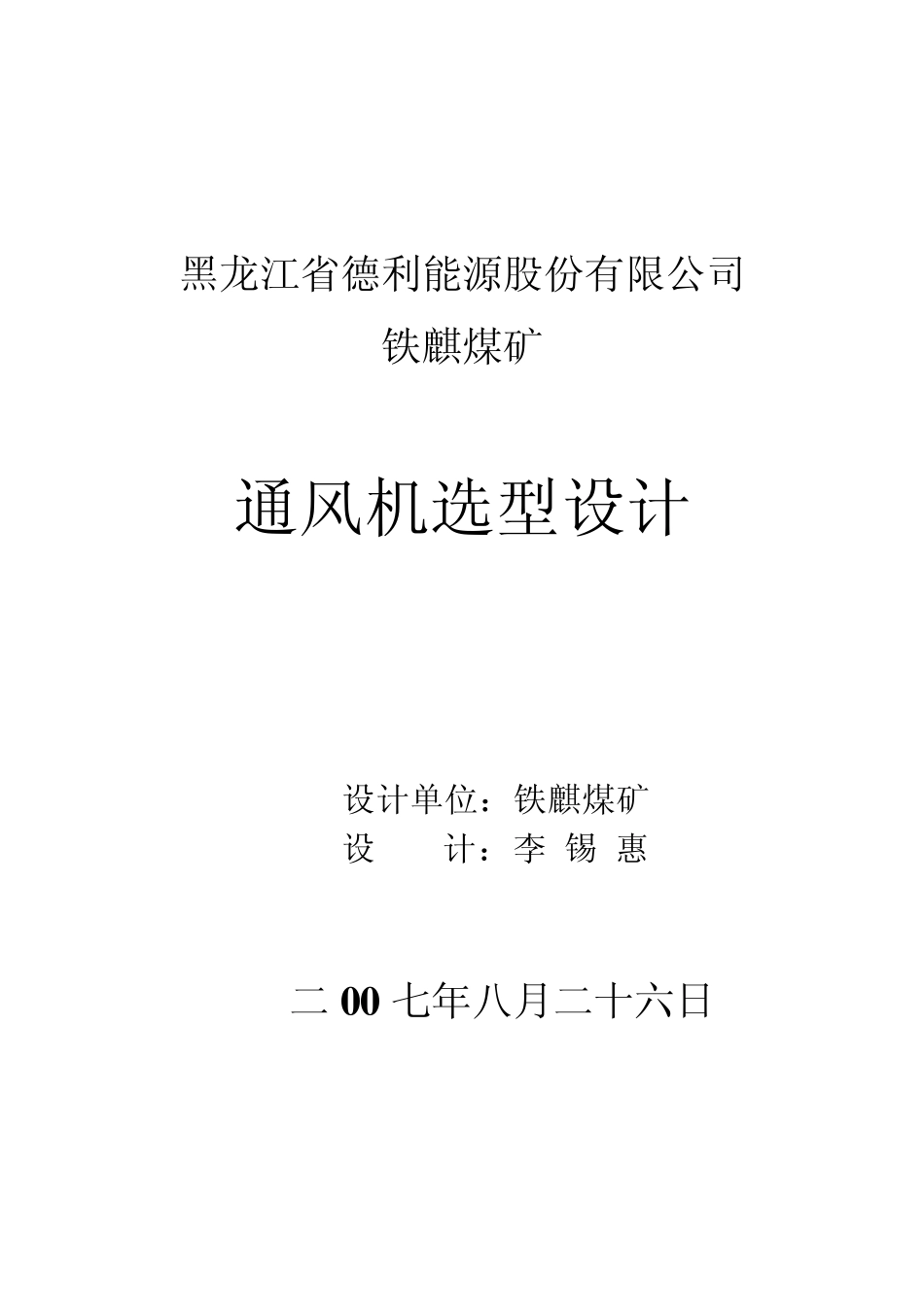

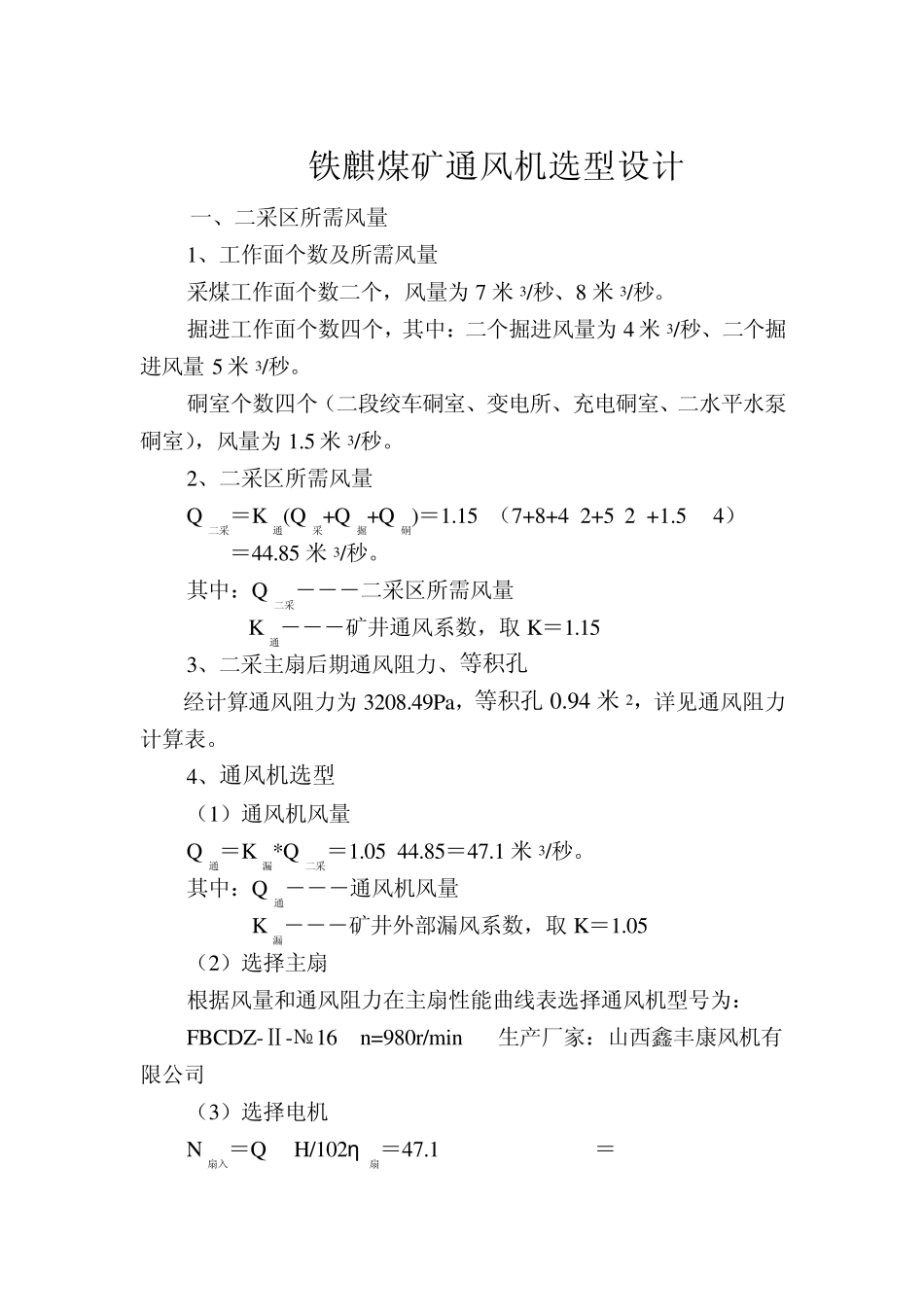

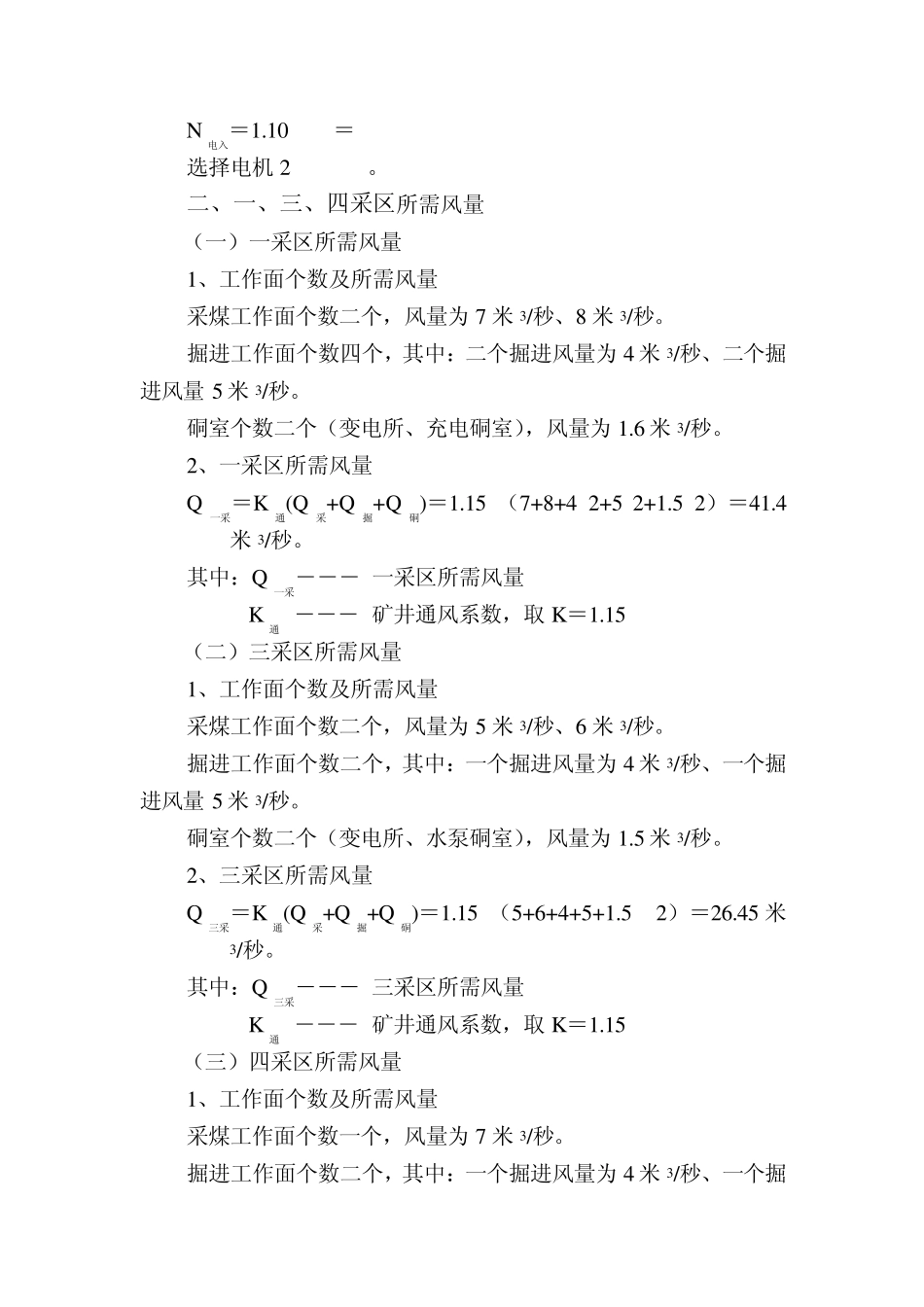

黑龙江省德利能源股份有限公司 铁麒煤矿 通风机选型设计 设计单位：铁麒煤矿 设 计：李 锡 惠 二0 0 七年八月二十六日 铁麒煤矿通风机选型设计 一、二采区所需风量 1、工作面个数及所需风量 采煤工作面个数二个，风量为7 米3/秒、8 米3/秒。 掘进工作面个数四个，其中：二个掘进风量为4 米3/秒、二个掘进风量5 米3/秒。 硐室个数四个（二段绞车硐室、变电所、充电硐室、二水平水泵硐室），风量为1.5 米3/秒。 2、二采区所需风量 Q二采＝K通(Q采+Q掘+Q硐)＝1.15x（7+8+4x2+5x2 +1.5 x 4） ＝44.85 米3/秒。 其中：Q二采―――二采区所需风量 K通―――矿井通风系数，取 K＝1.15 3、二采主扇后期通风阻力、等积孔 经计算通风阻力为3208.49Pa，等积孔 0.94 米2，详见通风阻力计算表。 4、通风机选型 （1）通风机风量 Q通＝K漏*Q二采＝1.05x44.85＝47.1 米3/秒。 其中：Q通―――通风机风量 K漏―――矿井外部漏风系数，取 K＝1.05 （2）选择主扇 根据风量和通风阻力在主扇性能曲线表选择通风机型号为： FBCDZ-Ⅱ-№16 n=980r/min 生产厂家：山西鑫丰康风机有限公司 （3）选择电机 N扇入＝Q x H/102η扇＝47.1x3208.49/102x8＝185KW N电入＝1.10x185＝194.4KW 选择电机2x110KW 。 二、一、三、四采区所需风量 （一）一采区所需风量 1、工作面个数及所需风量 采煤工作面个数二个，风量为7 米3/秒、8 米3/秒。 掘进工作面个数四个，其中：二个掘进风量为4 米3/秒、二个掘进风量5 米3/秒。 硐室个数二个（变电所、充电硐室），风量为1.6 米3/秒。 2、一采区所需风量 Q一采＝K通(Q采+Q掘+Q硐)＝1.15x（7+8+4x2+5x2+1.5x2）＝41.4米3/秒。 其中：Q一采――― 一采区所需风量 K通 ――― 矿井通风系数，取 K ＝1.15 （二）三采区所需风量 1、工作面个数及所需风量 采煤工作面个数二个，风量为5 米3/秒、6 米3/秒。 掘进工作面个数二个，其中：一个掘进风量为4 米3/秒、一个掘进风量5 米3/秒。 硐室个数二个（变电所、水泵硐室），风量为1.5 米3/秒。 2、三采区所需风量 Q三采＝K通(Q采+Q掘+Q硐)＝1.15x（5+6+4+5+1.5 x 2）＝26.45 米3/秒。 其中：Q三采――― 三采区所需风量 K通 ――― 矿井通风系数，取 K ＝1.15 （三）四采区所需风量 1、工作面个数及所需风量 采煤工作面个数一个，风量为7 米3/秒。 掘进工作面个数二个，其中：一个掘进风量为4 ...
