柜式七氟丙烷灭火装置设计方案

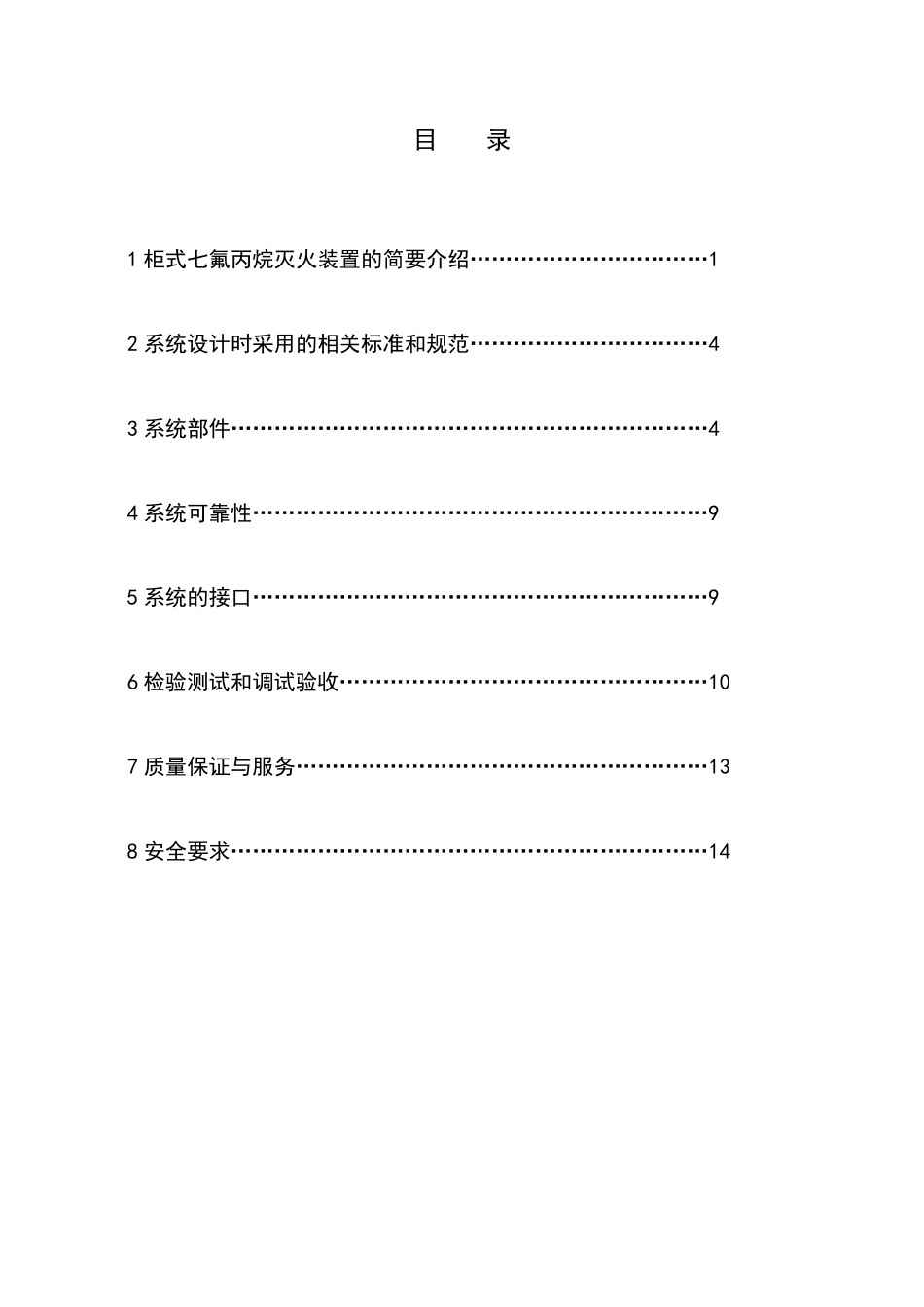

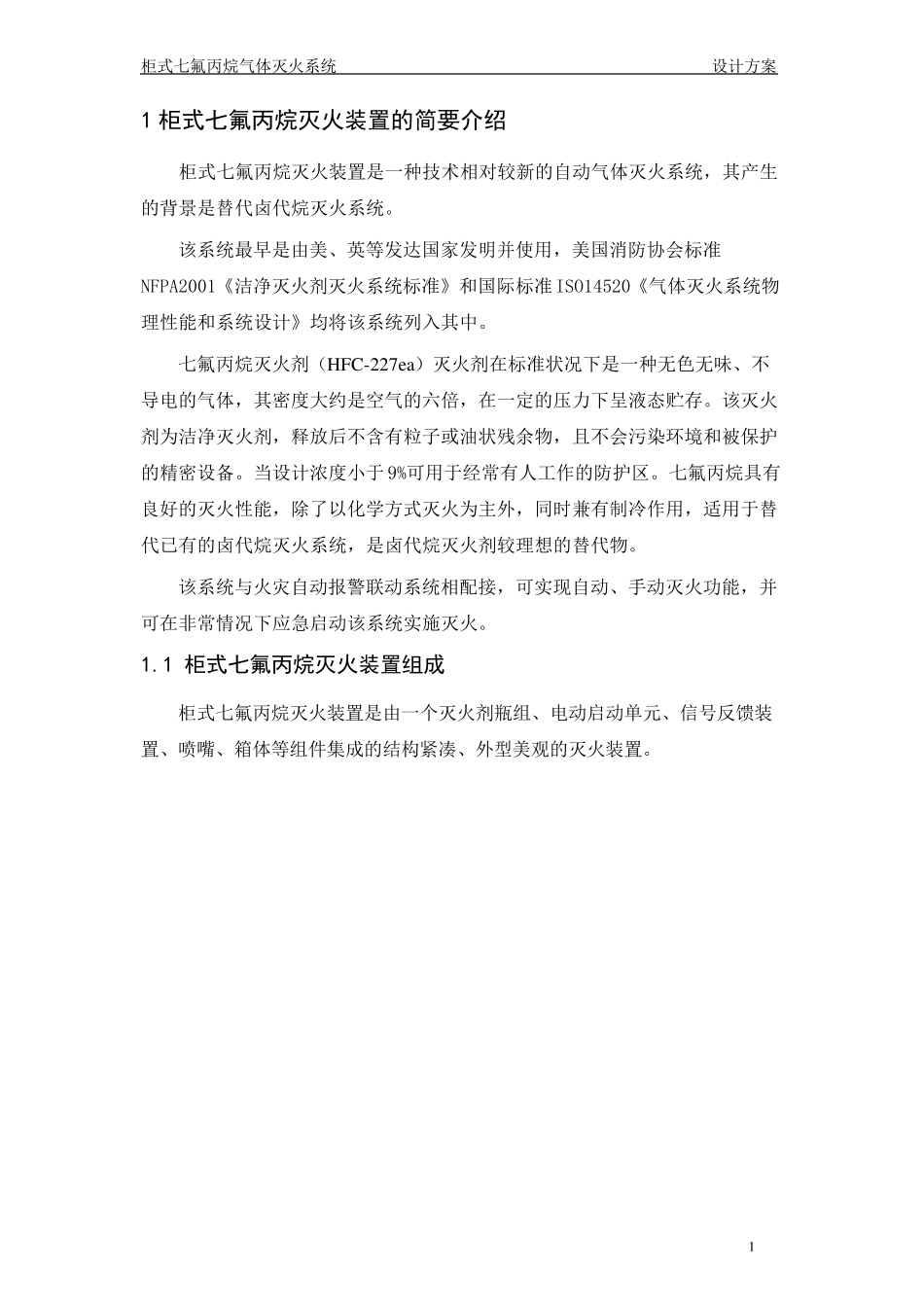

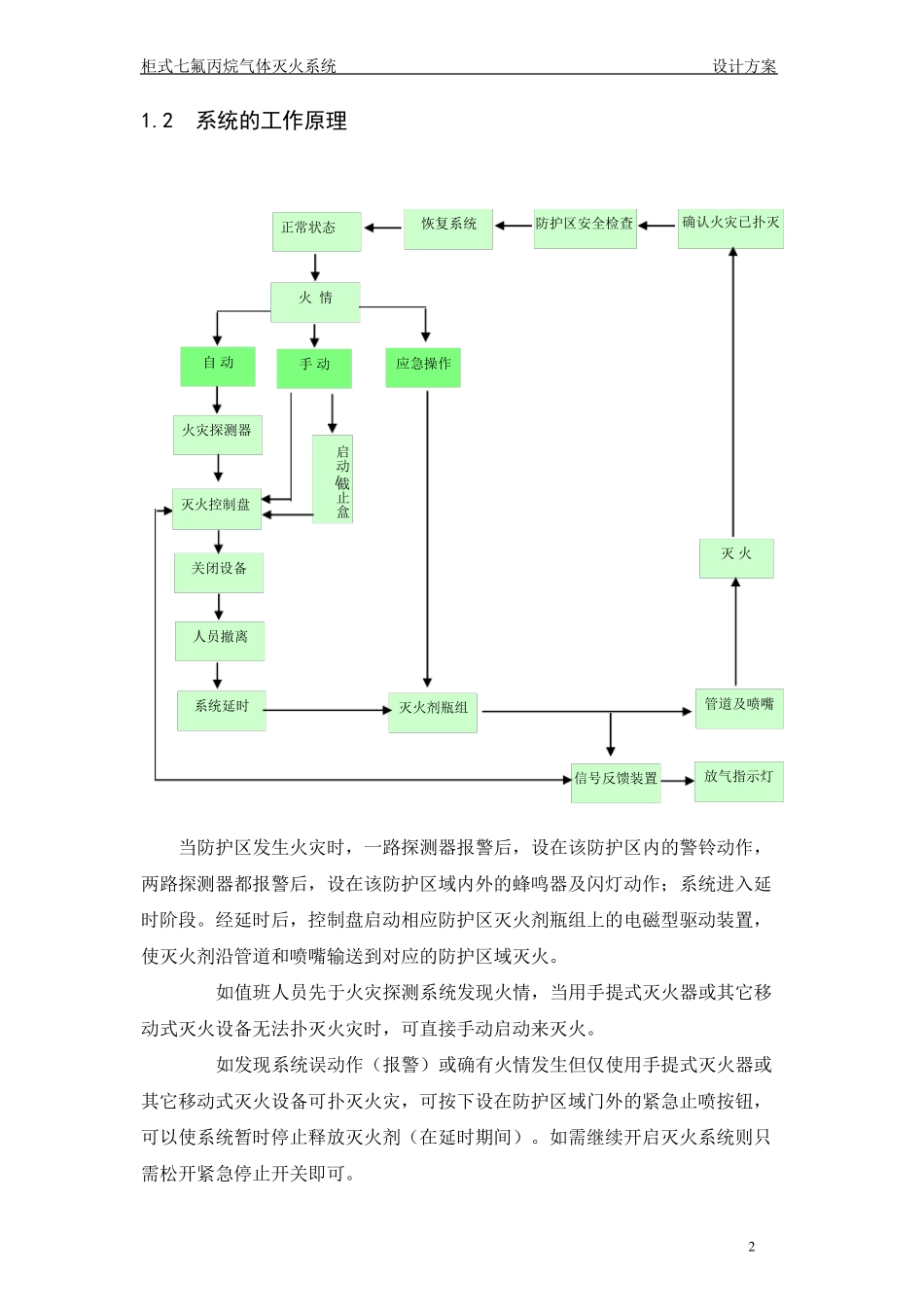

目 录 1 柜式七氟丙烷灭火装置的简要介绍……………………………1 2 系统设计时采用的相关标准和规范……………………………4 3 系统部件…………………………………………………………4 4 系统可靠性………………………………………………………9 5 系统的接口………………………………………………………9 6 检验测试和调试验收……………………………………………10 7 质量保证与服务…………………………………………………13 8 安全要求…………………………………………………………14 柜式七氟丙烷气体灭火系统 设计方案 1 1 柜式七氟丙烷灭火装置的简要介绍 柜式七氟丙烷灭火装置是一种技术相对较新的自动气体灭火系统，其产生的背景是替代卤代烷灭火系统。 该系统最早是由美、英等发达国家发明并使用，美国消防协会标准NFPA2001《洁净灭火剂灭火系统标准》和国际标准 ISO14520《气体灭火系统物理性能和系统设计》均将该系统列入其中。 七氟丙烷灭火剂（HFC-227ea）灭火剂在标准状况下是一种无色无味、不导电的气体，其密度大约是空气的六倍，在一定的压力下呈液态贮存。该灭火剂为洁净灭火剂，释放后不含有粒子或油状残余物，且不会污染环境和被保护的精密设备。当设计浓度小于9%可用于经常有人工作的防护区。七氟丙烷具有良好的灭火性能，除了以化学方式灭火为主外，同时兼有制冷作用，适用于替代已有的卤代烷灭火系统，是卤代烷灭火剂较理想的替代物。 该系统与火灾自动报警联 动系统相配 接 ，可实 现 自动、手 动灭火功 能，并可在非 常情 况下应 急 启 动该系统实 施 灭火。 1.1 柜式七氟丙烷灭火装置组成 柜式七氟丙烷灭火装置是由一个 灭火剂瓶 组 、电动启 动单 元 、信 号 反 馈 装置、喷 嘴 、箱 体等组 件 集 成 的结 构 紧 凑 、外型 美观 的灭火装置。 柜式七氟丙烷气体灭火系统 设计方案 2 1.2 系统的工作原理 当防护区发生火灾时，一路探测器报警后，设在该防护区内的警铃动作，两路探测器都报警后，设在该防护区域内外的蜂鸣器及闪灯动作；系统进入延时阶段。经延时后，控制盘启动相应防护区灭火剂瓶组上的电磁型驱动装置，使灭火剂沿管道和喷嘴输送到对应的防护区域灭火。 如值班人员先于火灾探测系统发现火情，当用手提式灭火器或其它移动式灭火设备无法扑灭火灾时，可直接手动启动来灭火。 如发现系统误动作（报警）或确有火情发生但仅使...
