柱模方圆扣加固体系施工工法

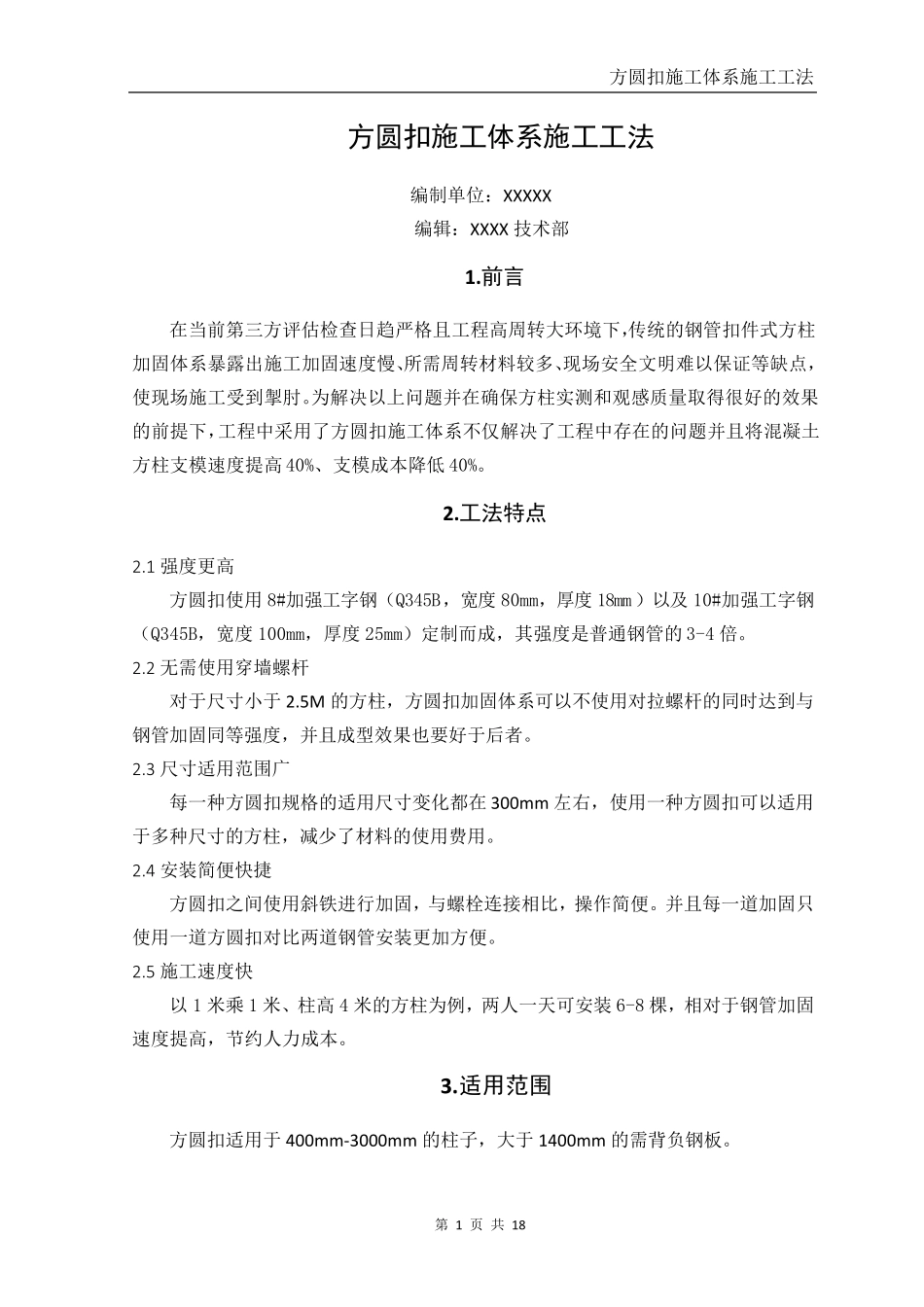

柱模方圆扣加固体系施工工法_第1页
1/18

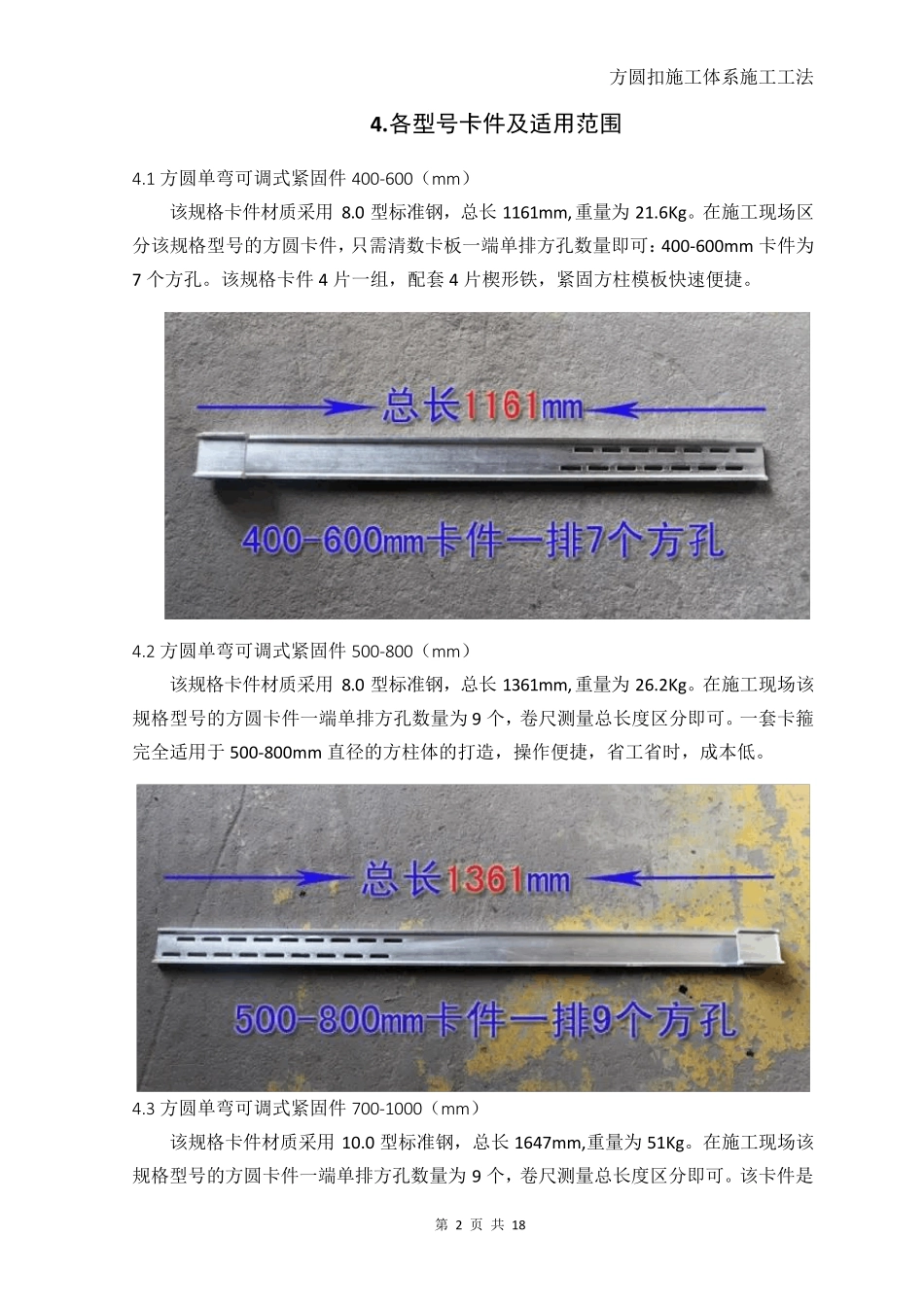

柱模方圆扣加固体系施工工法_第2页
2/18

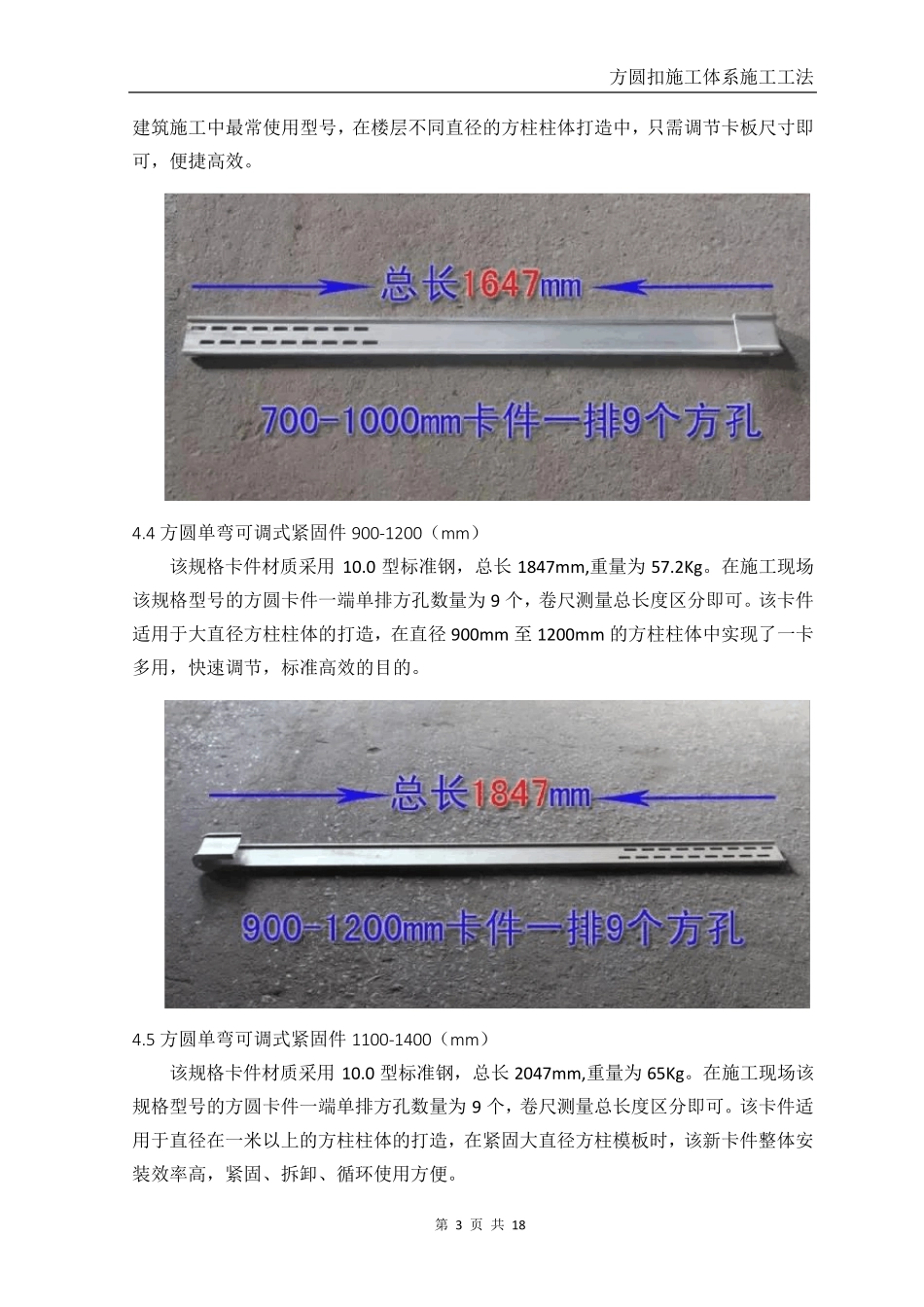

柱模方圆扣加固体系施工工法_第3页
3/18
方圆扣施工体系施工工法 第 1 页 共 18 方圆扣施工体系施工工法 编制单位:XXXXX 编辑:XXXX 技术部 1.前言 在当前第三方评估检查日趋严格且工程高周转大环境下,传统的钢管扣件式方柱加固体系暴露出施工加固速度慢、所需周转材料较多、现场安全文明难以保证等缺点,使现场施工受到掣肘。为解决以上问题并在确保方柱实测和观感质量取得很好的效果的前提下,工程中采用了方圆扣施工体系不仅解决了工程中存在的问题并且将混凝土方柱支模速度提高40%、支模成本降低 40%。 2.工法特点 2.1 强度更高 方圆扣使用 8#加强工字钢(Q345B,宽度80mm,厚度18mm )以及10#加强工字钢(Q345B,宽度100mm,厚度25mm)定制而成,其强度是普通钢管的3-4 倍。 2.2 无需使用穿墙螺杆 对于尺寸小于2.5M 的方柱,方圆扣加固体系可以不使用对拉螺杆的同时达到与钢管加固同等强度,并且成型效果也要好于后者。 2.3 尺寸适用范 围 广 每 一 种 方圆扣规 格的适用尺寸变 化 都 在300m m 左 右 ,使用一 种 方圆扣可以适用于多种 尺寸的方柱,减 少 了材料的使用费 用。 2.4 安装 简 便 快 捷 方圆扣之 间 使用斜 铁 进 行 加固,与螺栓 连 接 相 比 ,操 作 简 便 。并且每 一 道 加固只使用一 道 方圆扣对比 两 道 钢管安装 更加方便 。 2.5 施工速度快 以 1 米 乘 1 米 、柱高4 米 的方柱为例 ,两 人 一 天 可安装 6-8 棵 ,相 对于钢管加固速度提高,节 约 人 力 成本。 3. 适用范围 方圆扣适用于400m m -3000m m 的柱子 ,大于1400m m 的需背 负 钢板 。 方圆扣施工体系施工工法 第 2 页 共 18 4 . 各型号卡件及适用范围 4.1 方圆单弯可调式紧固件400-600(m m ) 该规格卡件材质采用8.0 型标准钢,总长1161m m ,重量为21.6Kg。在施工现场区分该规格型号的方圆卡件,只需清数卡板一端单排方孔数量即可:400-600m m 卡件为7 个方孔。该规格卡件4 片一组,配套 4 片楔形铁,紧固方柱模板快速便捷。 4.2 方圆单弯可调式紧固件500-800(m m ) 该规格卡件材质采用8.0 型标准钢,总长1361m m ,重量为26.2Kg。在施工现场该规格型号的方圆卡件一端单排方孔数量为9 个,卷尺测量总长度区分即可。一套卡箍完全适用于 500-800m m 直径的方柱体的打造,操作便捷,省工省时,成本低。 4.3 方圆单弯可调式紧固件700-1000...
