标准件简化表

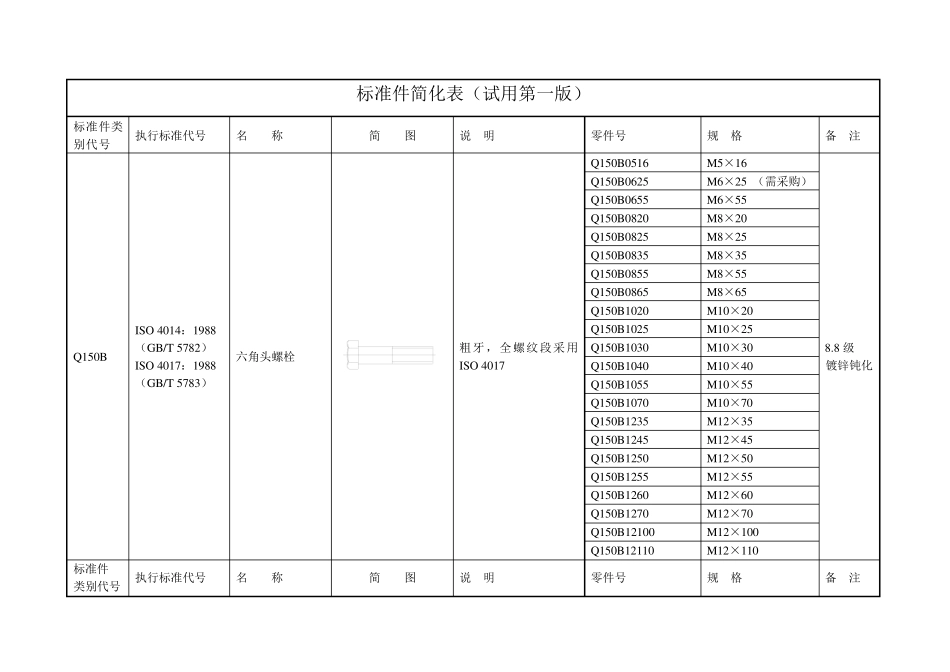

标准件简化表_第1页
1/6

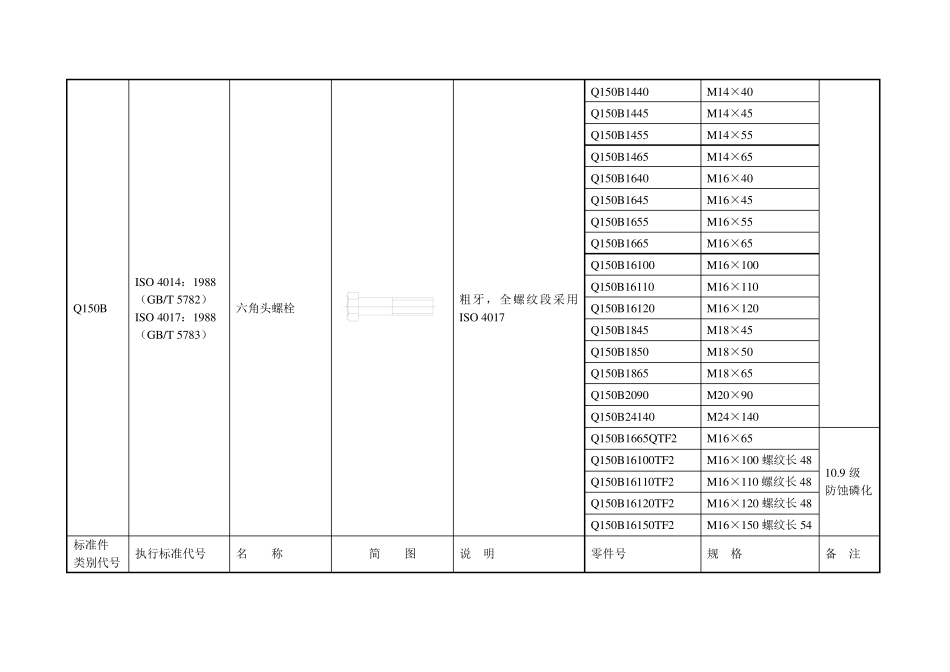

标准件简化表_第2页
2/6

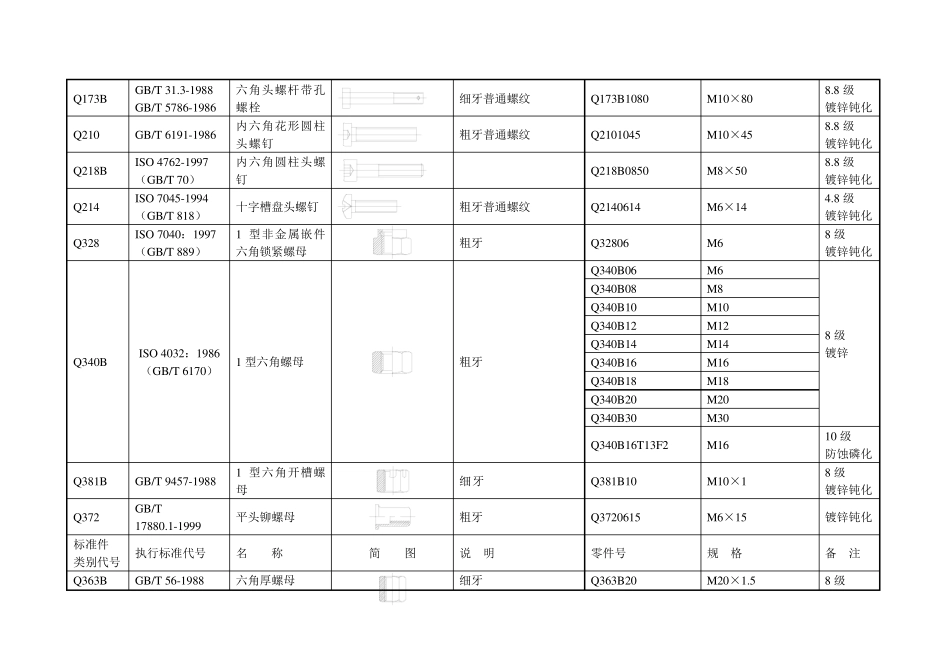

标准件简化表_第3页
3/6
标准件简化表(试用第一版) 标准件类别代号 执行标准代号 名 称 简 图 说 明 零件号 规 格 备 注 Q150B ISO 4014:1988 (GB/T 5782) ISO 4017:1988 (GB/T 5783) 六角头螺栓 粗牙,全螺纹段采用ISO 4017 Q150B0516 M5×16 8.8 级 镀锌钝化 Q150B0625 M6×25 (需采购) Q150B0655 M6×55 Q150B0820 M8×20 Q150B0825 M8×25 Q150B0835 M8×35 Q150B0855 M8×55 Q150B0865 M8×65 Q150B1020 M10×20 Q150B1025 M10×25 Q150B1030 M10×30 Q150B1040 M10×40 Q150B1055 M10×55 Q150B1070 M10×70 Q150B1235 M12×35 Q150B1245 M12×45 Q150B1250 M12×50 Q150B1255 M12×55 Q150B1260 M12×60 Q150B1270 M12×70 Q150B12100 M12×100 Q150B12110 M12×110 标准件 类别代号 执行标准代号 名 称 简 图 说 明 零件号 规 格 备 注 Q150B ISO 4014:1988 (GB/T 5782) ISO 4017:1988 (GB/T 5783) 六角头螺栓 粗牙,全螺纹段采用ISO 4017 Q150B1440 M14×40 Q150B1445 M14×45 Q150B1455 M14×55 Q150B1465 M14×65 Q150B1640 M16×40 Q150B1645 M16×45 Q150B1655 M16×55 Q150B1665 M16×65 Q150B16100 M16×100 Q150B16110 M16×110 Q150B16120 M16×120 Q150B1845 M18×45 Q150B1850 M18×50 Q150B1865 M18×65 Q150B2090 M20×90 Q150B24140 M24×140 Q150B1665QTF2 M16×65 10.9 级 防蚀磷化 Q150B16100TF2 M16×100 螺纹长 48 Q150B16110TF2 M16×110 螺纹长 48 Q150B16120TF2 M16×120 螺纹长 48 Q150B16150TF2 M16×150 螺纹长 54 标准件 类别代号 执行标准代号 名 称 简 图 说 明 零件号 规 格 备 注 Q173B GB/T 31.3-1988 GB/T 5786-1986 六角头螺杆带孔螺栓 细牙普通螺纹 Q173B1080 M10×80 8.8 级 镀锌钝化 Q210 GB/T 6191-1986 内六角花形圆柱头螺钉 粗牙普通螺纹 Q2101045 M10×45 8.8 级 镀锌钝化 Q218B ISO 4762-1997 (GB/T 70) 内六角圆柱头螺钉 Q218B0850 M8×50 8.8 级 镀锌钝化 Q214 ISO 7045-1994 (GB/T 818) 十字槽盘头螺钉 粗牙普通螺纹 Q2140614 M6×14 4.8 级 镀锌钝化 Q328 ISO 7040:1997 (GB/T 889) 1 型非金属嵌件六角锁紧螺母 粗牙 Q32806 M6 8 级 镀锌钝化 Q340B...
