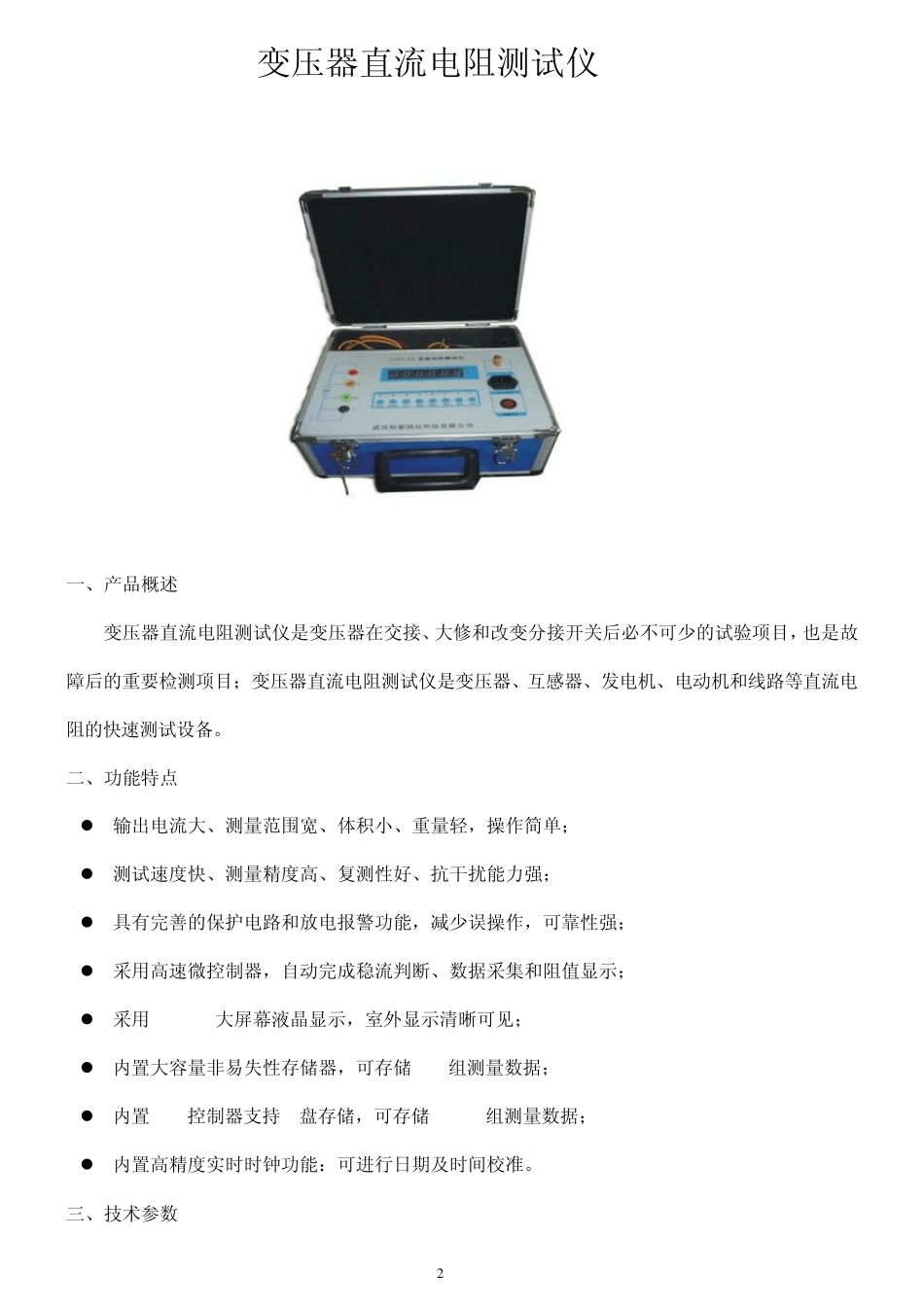

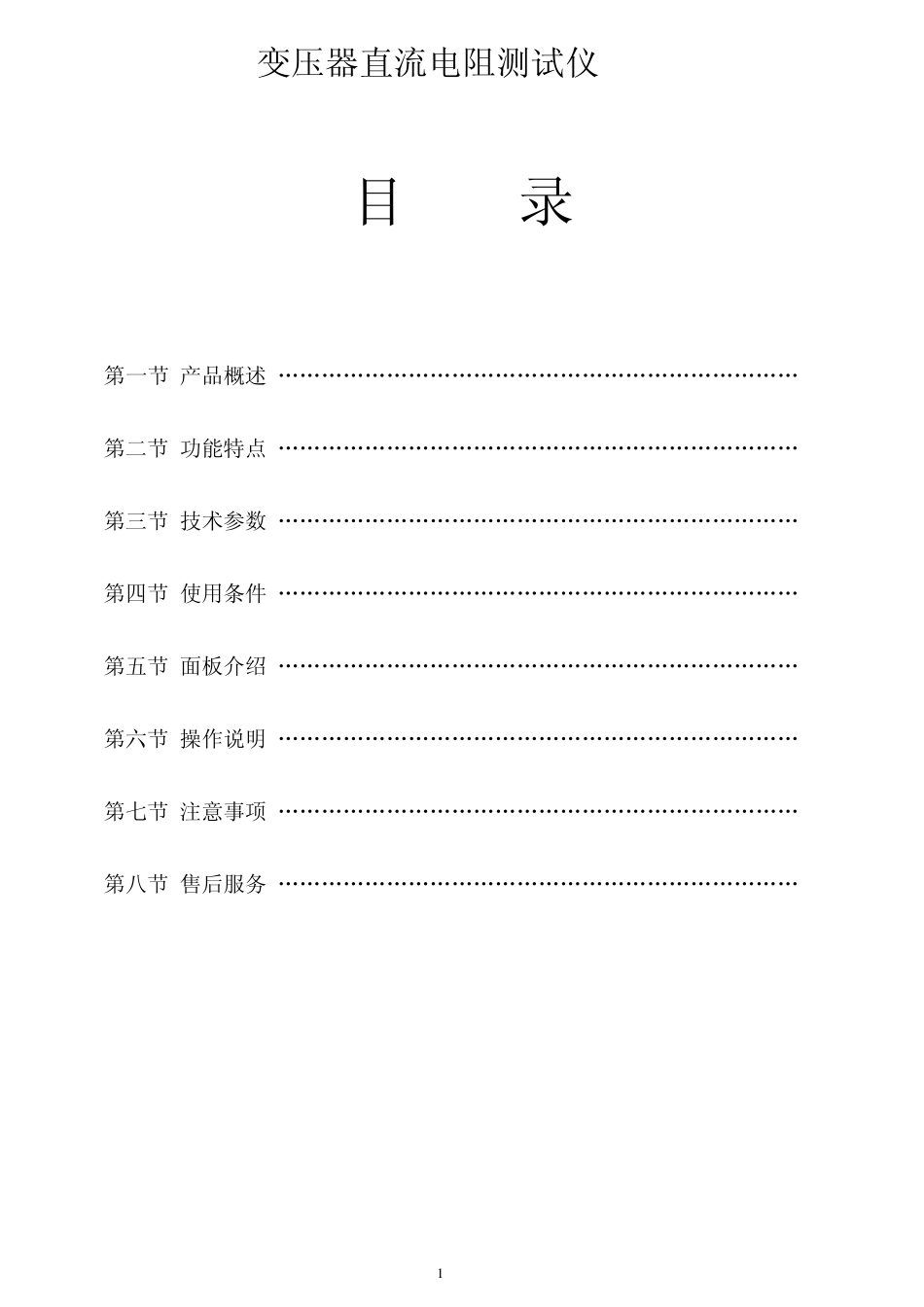

1 变压器直流电阻测试仪 目 录 第一节 产品概述 ……………………………………………………………… 2 第二节 功能特点 ……………………………………………………………… 2 第三节 技术参数 ……………………………………………………………… 2 第四节 使用条件 ……………………………………………………………… 2 第五节 面板介绍 ……………………………………………………………… 3 第六节 操作说明 ……………………………………………………………… 3 第七节 注意事项 ……………………………………………………………… 5 第八节 售后服务 ……………………………………………………………… 5 2 变压器直流电阻测试仪 一、产品概述 变压器直流电阻测试仪是变压器在交接、大修和改变分接开关后必不可少的试验项目,也是故障后的重要检测项目;变压器直流电阻测试仪是变压器、互感器、发电机、电动机和线路等直流电阻的快速测试设备。 二、功能特点 输出电流大、测量范围宽、体积小、重量轻,操作简单; 测试速度快、测量精度高、复测性好、抗干扰能力强; 具有完善的保护电路和放电报警功能,减少误操作,可靠性强; 采用高速微控制器,自动完成稳流判断、数据采集和阻值显示; 采用 192*64大屏幕液晶显示,室外显示清晰可见; 内置大容量非易失性存储器,可存储 500组测量数据; 内置 USB控制器支持 U盘存储,可存储 10000组测量数据; 内置高精度实时时钟功能:可进行日期及时间校准。 三、技术参数 3 输出电流 10A、5A、1A、100mA、10mA、1mA 测量范围 10A: 500μ Ω ~2Ω 5A: 1mΩ ~4Ω 1A: 10mΩ ~20Ω 100mA:1Ω ~200Ω 10mA: 10Ω ~2kΩ 1mA: 100Ω ~20kΩ 分 辨 率 0.1μ Ω 测量精度 ±(0.2%读数+2字) 外形尺寸 320mm×250mm×180mm 仪器重量 5kg 四、使用条件 环境温度 -10℃~50℃ 环境湿度 ≤85%RH 工作电源 AC220V±10% 电源频率 50±1Hz 五、面板介绍 确认选择复位RS-232USBI+I-U-AC 220VU+1234IO56789 4 图5.1 1.I+、 I-:电流输出接线柱。 2.U+、 U-:电压输入接线柱。 3.接 地 柱:仪器安全接地专用。 4.电源开关:仪器的电源开关及保险。 5.液 晶 屏:用于显示各种操作和测量数据。 6.键 盘:用于各种功能的操作及参数设置。 7.蜂 鸣 器:仪...
