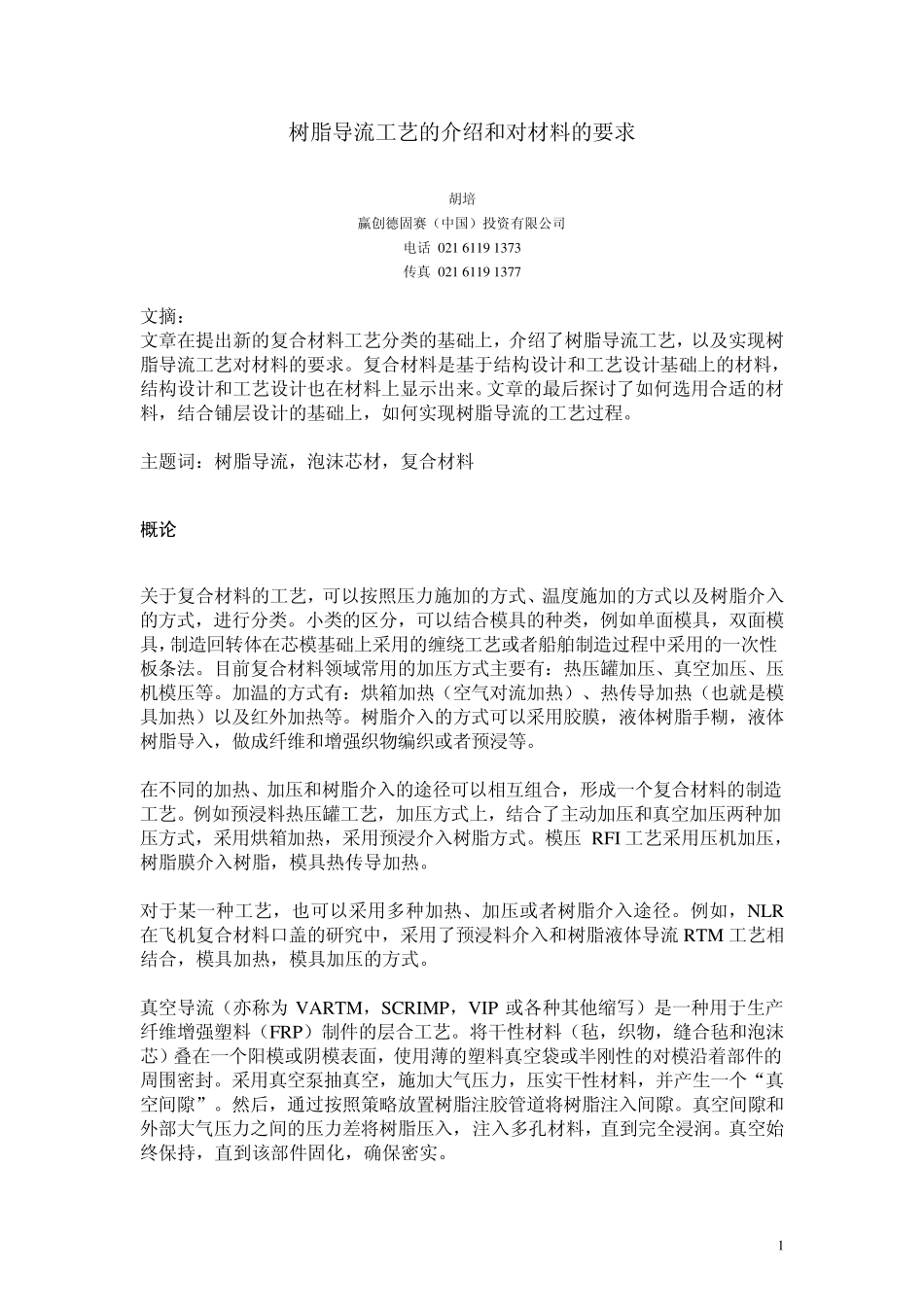

1 树脂导流工艺的介绍和对材料的要求 胡培 赢创德固赛（中国）投资有限公司 电话 021 6119 1373 传真 021 6119 1377 文摘： 文章在提出新的复合材料工艺分类的基础上，介绍了树脂导流工艺，以及实现树脂导流工艺对材料的要求。复合材料是基于结构设计和工艺设计基础上的材料，结构设计和工艺设计也在材料上显示出来。文章的最后探讨了如何选用合适的材料，结合铺层设计的基础上，如何实现树脂导流的工艺过程。 主题词：树脂导流，泡沫芯材，复合材料 概论 关于复合材料的工艺，可以按照压力施加的方式、温度施加的方式以及树脂介入的方式，进行分类。小类的区分，可以结合模具的种类，例如单面模具，双面模具，制造回转体在芯模基础上采用的缠绕工艺或者船舶制造过程中采用的一次性板条法。目前复合材料领域常用的加压方式主要有：热压罐加压、真空加压、压机模压等。加温的方式有：烘箱加热（空气对流加热）、热传导加热（也就是模具加热）以及红外加热等。树脂介入的方式可以采用胶膜，液体树脂手糊，液体树脂导入，做成纤维和增强织物编织或者预浸等。 在不同的加热、加压和树脂介入的途径可以相互组合，形成一个复合材料的制造工艺。例如预浸料热压罐工艺，加压方式上，结合了主动加压和真空加压两种加压方式，采用烘箱加热，采用预浸介入树脂方式。模压 RFI 工艺采用压机加压，树脂膜介入树脂，模具热传导加热。 对于某一种工艺，也可以采用多种加热、加压或者树脂介入途径。例如，NLR在飞机复合材料口盖的研究中，采用了预浸料介入和树脂液体导流 RTM 工艺相结合，模具加热，模具加压的方式。 真空导流（亦称为VARTM，SCRIMP，VIP 或各种其他缩写）是一种用于生产纤维增强塑料（FRP）制件的层合工艺。将干性材料（毡，织物，缝合毡和泡沫芯）叠在一个阳模或阴模表面，使用薄的塑料真空袋或半刚性的对模沿着部件的周围密封。采用真空泵抽真空，施加大气压力，压实干性材料，并产生一个“真空间隙”。然后，通过按照策略放置树脂注胶管道将树脂注入间隙。真空间隙和外部大气压力之间的压力差将树脂压入，注入多孔材料，直到完全浸润。真空始终保持，直到该部件固化，确保密实。 2 历史 真空导流并不是一种新工艺。各种不同的导流工艺已经存在了好多年，虽然他们的应用并不是非常广泛。许多FRP 生产厂家自主开发了导流方法，用于他们自己的工厂。这些工艺大多是即兴发明的，也没加以标准化或公之于众。不过，也确实...
