框架梁箍筋的加密区与非加密区的计算

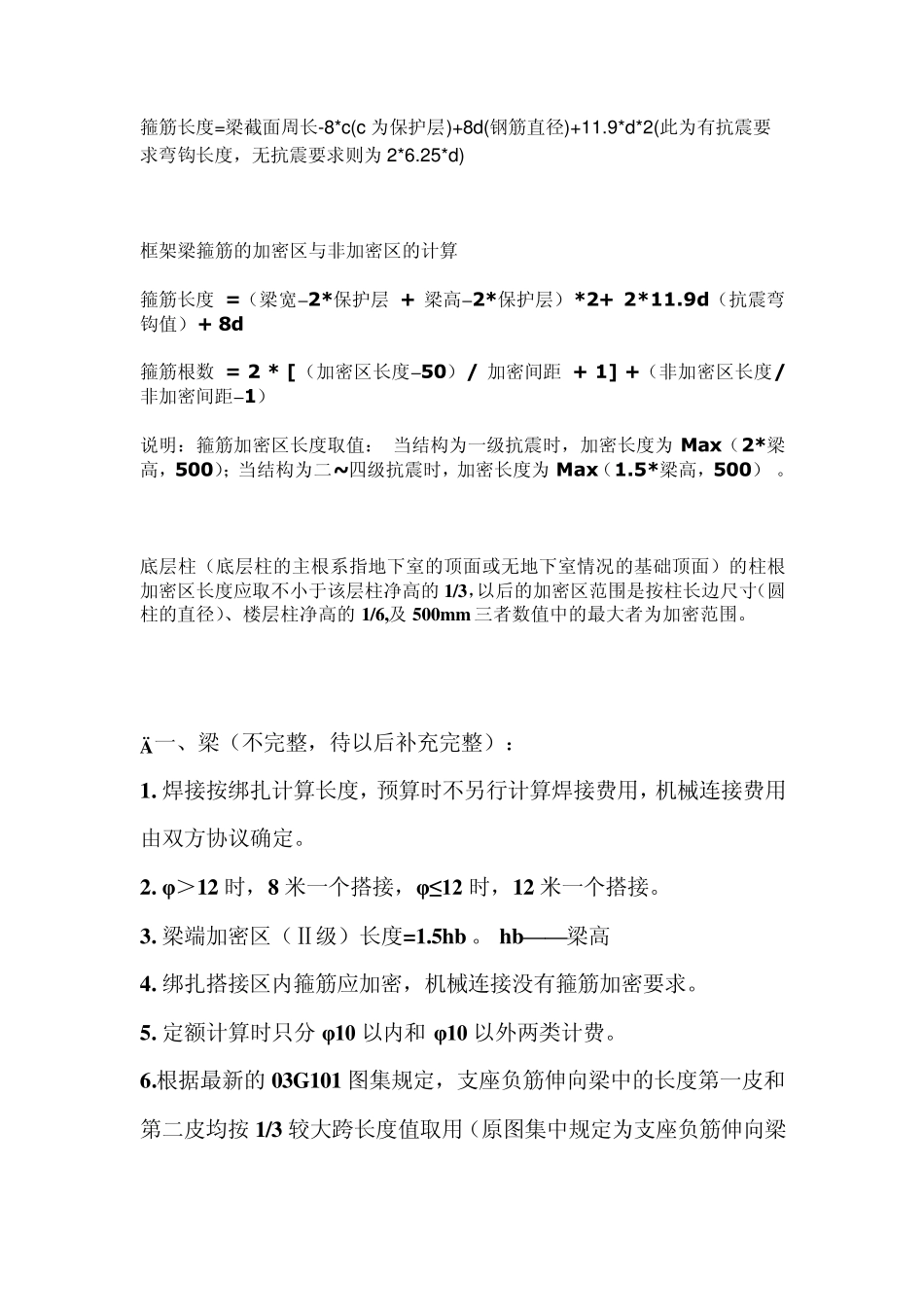

框架梁箍筋的加密区与非加密区的计算_第1页
1/8
框架梁箍筋的加密区与非加密区的计算_第2页
2/8
框架梁箍筋的加密区与非加密区的计算_第3页
3/8
箍筋长度=梁截面周长-8*c(c 为保护层)+8d(钢筋直径)+11.9*d*2(此为有抗震要求弯钩长度,无抗震要求则为2*6.25*d) 框架梁箍筋的加密区与非加密区的计算 箍筋长度 =(梁宽–2*保护层 + 梁高–2*保护层)*2+ 2*11.9d(抗震弯钩值)+ 8d 箍筋根数 = 2 * [(加密区长度–50)/ 加密间距 + 1] +(非加密区长度/非加密间距–1) 说明:箍筋加密区长度取值: 当结构为一级抗震时,加密长度为Max(2*梁高,500);当结构为二~四级抗震时,加密长度为Max(1.5*梁高,500) 。 底层柱(底层柱的主根系指地下室的顶面或无地下室情况的基础顶面)的柱根加密区长度应取不小于该层柱净高的1/3,以后的加密区范围是按柱长边尺寸(圆柱的直径)、楼层柱净高的1/6,及500mm 三者数值中的最大者为加密范围。 一、梁(不完整,待以后补充完整): 1. 焊接按绑扎计算长度,预算时不另行计算焊接费用,机械连接费用由双方协议确定。 2. φ>12 时,8 米一个搭接,φ≤12 时,12 米一个搭接。 3. 梁端加密区(Ⅱ级)长度=1.5hb 。 hb— — 梁高 4. 绑扎搭接区内箍筋应加密,机械连接没有箍筋加密要求。 5. 定额计算时只分 φ10 以内和 φ10 以外两类计费。 6.根据最新的03G101 图集规定,支座负筋伸向梁中的长度第一皮和第二皮均按1/3 较大跨长度值取用(原图集中规定为支座负筋伸向梁中的长度第一皮按1/3 较大跨长度值,第二皮均按1/4 较大跨长度值取用). 二、板: 板筋主要有: 1) 受力筋(单向、双向、单层、双层); 2) 支座负筋; 3) 分布筋; 4) 附加钢筋(角部的附加放射筋,洞口附加钢筋) 5) 支撑钢筋(双层钢筋时支撑上下层) 1. 受力筋: 底筋长度L=净长+左支座max {b/2、5d}+右支座max {b/2、5d}+两端弯钩(如果是Ⅰ级钢筋); 面筋长度L=净长+2 la(两端均为端支座) b——支座宽,d——钢筋直径。 根数=(净长-扣减值)/布筋间距+1 2.支座负筋及分布筋: 负筋长度=设计负筋长度+左弯折+右弯折【板厚-2×保护层(预算时只减一个保护层)】 负筋根数 =布筋范围 /布筋间距 +1; 分布筋长度:有3 种计算方法: 1)和负筋搭接计算(采用150 搭接长度或250 最小锚固长度和300最小搭接长度,任取一种); 2)按轴线长度计算; 3)按负筋布置范围长度计算。 以上三种方法都可以,但首选第一种方法。 3. 附加钢筋(角部的附加放射筋,洞口附加钢筋)及支撑钢筋(双...
