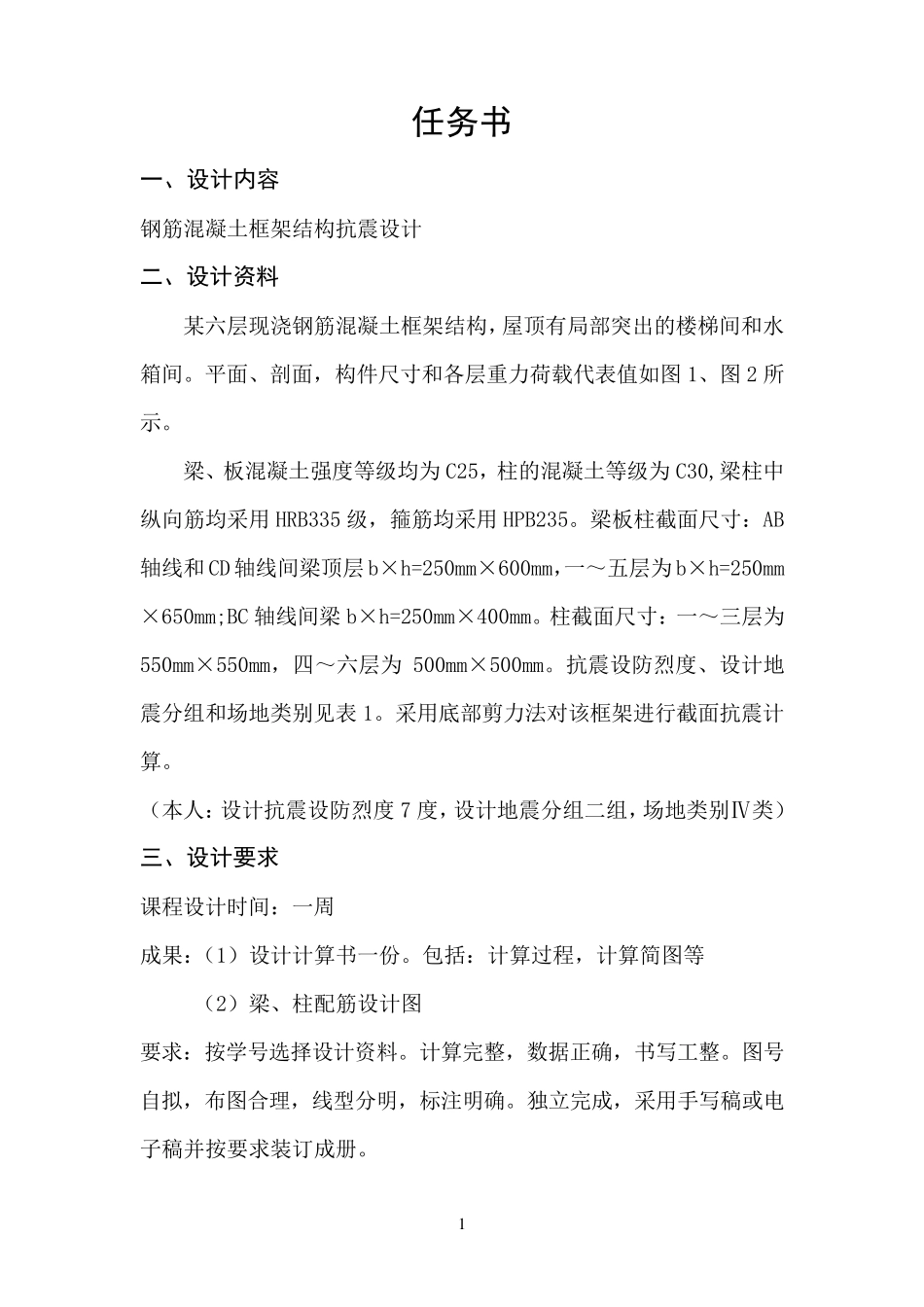

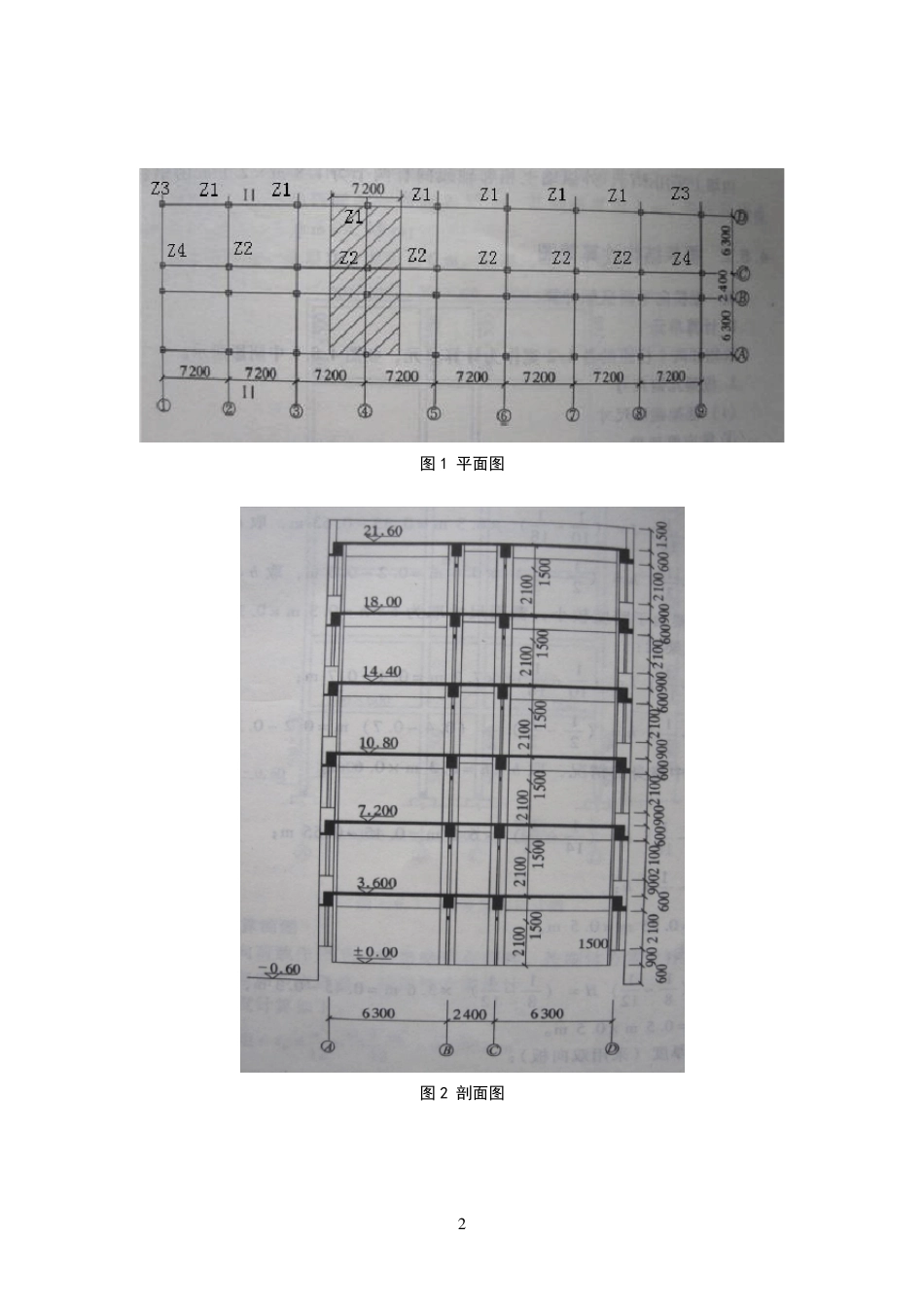

1 任务书 一、设计内容 钢筋混凝土框架结构抗震设计 二、设计资料 某六层现浇钢筋混凝土框架结构,屋顶有局部突出的楼梯间和水箱间。平面、剖面,构件尺寸和各层重力荷载代表值如图1、图2 所示。 梁、板混凝土强度等级均为C25,柱的混凝土等级为C30,梁柱中纵向筋均采用HRB335 级,箍筋均采用HPB235。梁板柱截面尺寸:AB轴线和CD 轴线间梁顶层b×h=250mm×600mm,一~五层为b×h=250mm×650mm;BC 轴线间梁b×h=250mm×400mm。柱截面尺寸:一~三层为550mm×550mm,四~六层为500mm×500mm。抗震设防烈度、设计地震分组和场地类别见表1。采用底部剪力法对该框架进行截面抗震计算。 (本人:设计抗震设防烈度7 度,设计地震分组二组,场地类别Ⅳ类) 三、设计要求 课程设计时间:一周 成果:(1)设计计算书一份。包括:计算过程,计算简图等 (2)梁、柱配筋设计图 要求:按学号选择设计资料。计算完整,数据正确,书写工整。图号自拟,布图合理,线型分明,标注明确。独立完成,采用手写稿或电子稿并按要求装订成册。 2 图1 平面图 图2 剖面图 3 1.计算简图及重力荷载代表值的确定 永久荷载 作用于框架梁上的荷载 屋面恒载 三毡四油屋面防水层 0.4kN/m2 1:3 水泥沙浆找平层 20m m 0.4kN/m2 水 泥 蛭 石 板 保 温 层 60m m 0.12kN/m2 1:8水 泥 炉 渣 找 坡 80m m 1.44kN/m2 1:3水 泥 沙 浆 找 平 层 20m m 0.4kN/m2 现 浇 钢 筋 混 凝 土 板 80m m 2.kN/m2 板 底 抹 灰 20m m 0.4kN/m2 合计 5.1kN/m2 楼面恒载 水磨石地面 0.65kN/m2 4 现浇钢筋混凝土板 80mm 2..0kN/m2 板底抹灰 20mm 0.4kN/m2 合计3.05kN/m 梁自重 横向框架梁: 2.5kN/m 次要框架梁: 2kN/m 柱自重 上层柱: 18.75 kN /根 底层柱: 20.25 kN /根 墙自重及两面抹灰 女儿墙: 4.56KN/m 两面抹灰: 0.68kN/m 共计:5.24kN/m 2~6 层:外墙标准层墙: 20.3KN/m 内墙标准层墙: 13.1KN/m 底层: 外墙标准层墙: 28.12KN/m 内墙标准层墙: 28.12KN/m 重力荷载代表值(恒载+0.5 活载) 活荷载 Q=2.048.911.6=1155KN G6= G 板+G 梁+G 上柱/2+G 女儿墙+G 标墙/2=6900(不包括屋面活荷载) G5= G 板+G 梁+G 上柱+ G 标墙+F 活/2=9300KN G2=G3=G4=G5 =9300KN 5 G 1= G 板+G 梁+G 上柱/2+G底柱/2+G 标墙/2+G 底墙+F 活/2=10300K N ...
