桥梁博士斜拉桥建模实例

桥梁博士斜拉桥建模实例_第1页
1/6
桥梁博士斜拉桥建模实例_第2页
2/6
桥梁博士斜拉桥建模实例_第3页
3/6

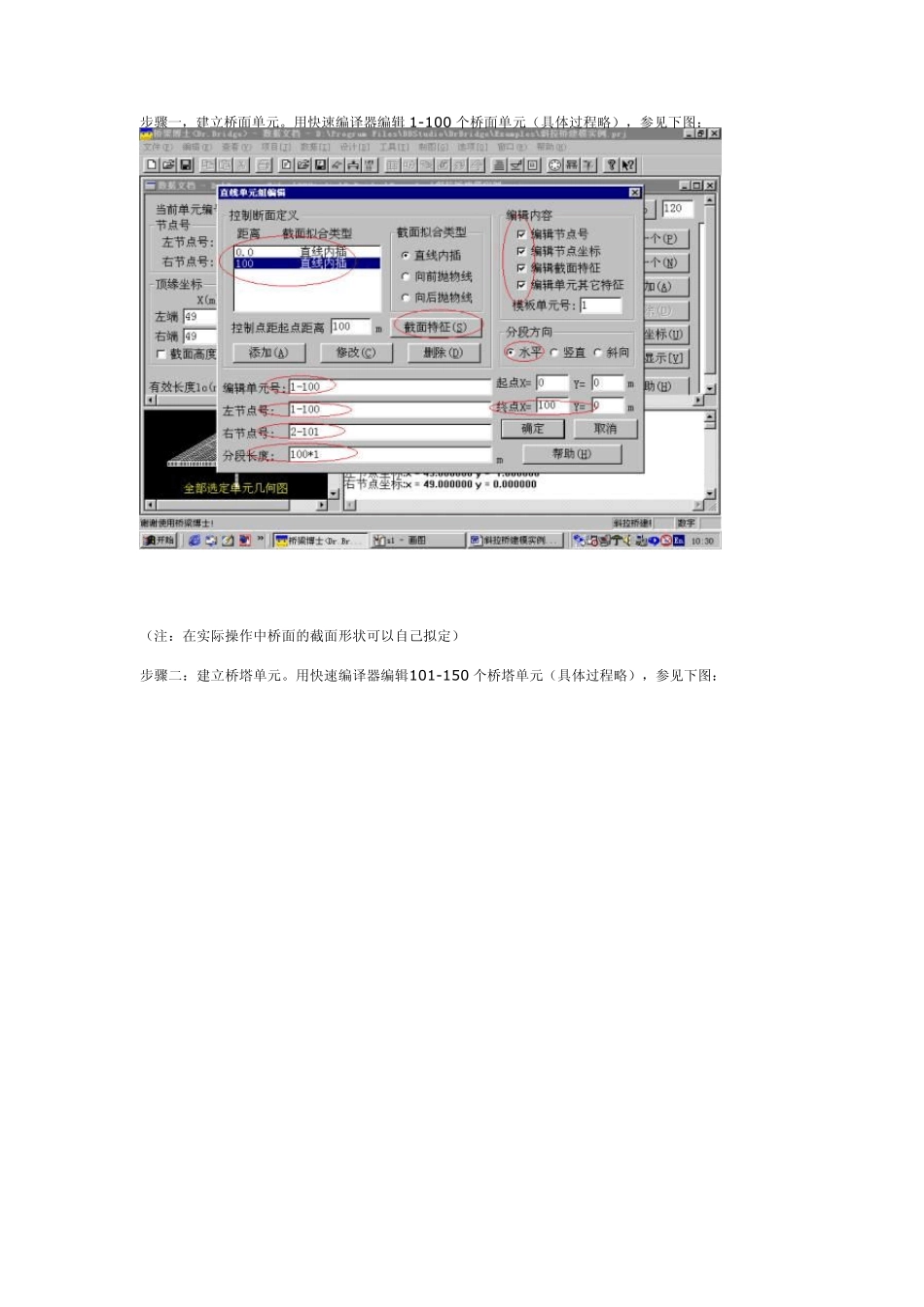

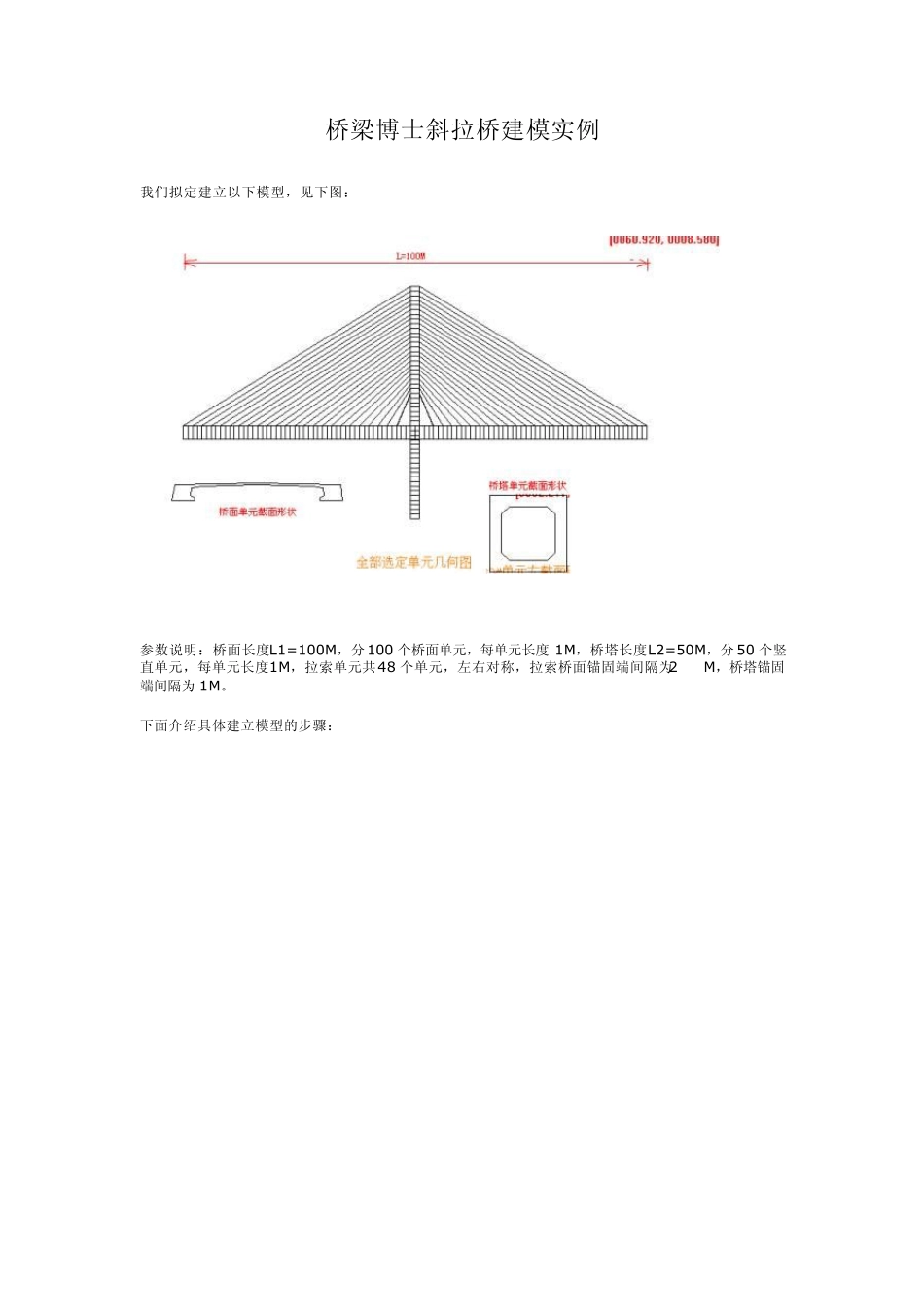

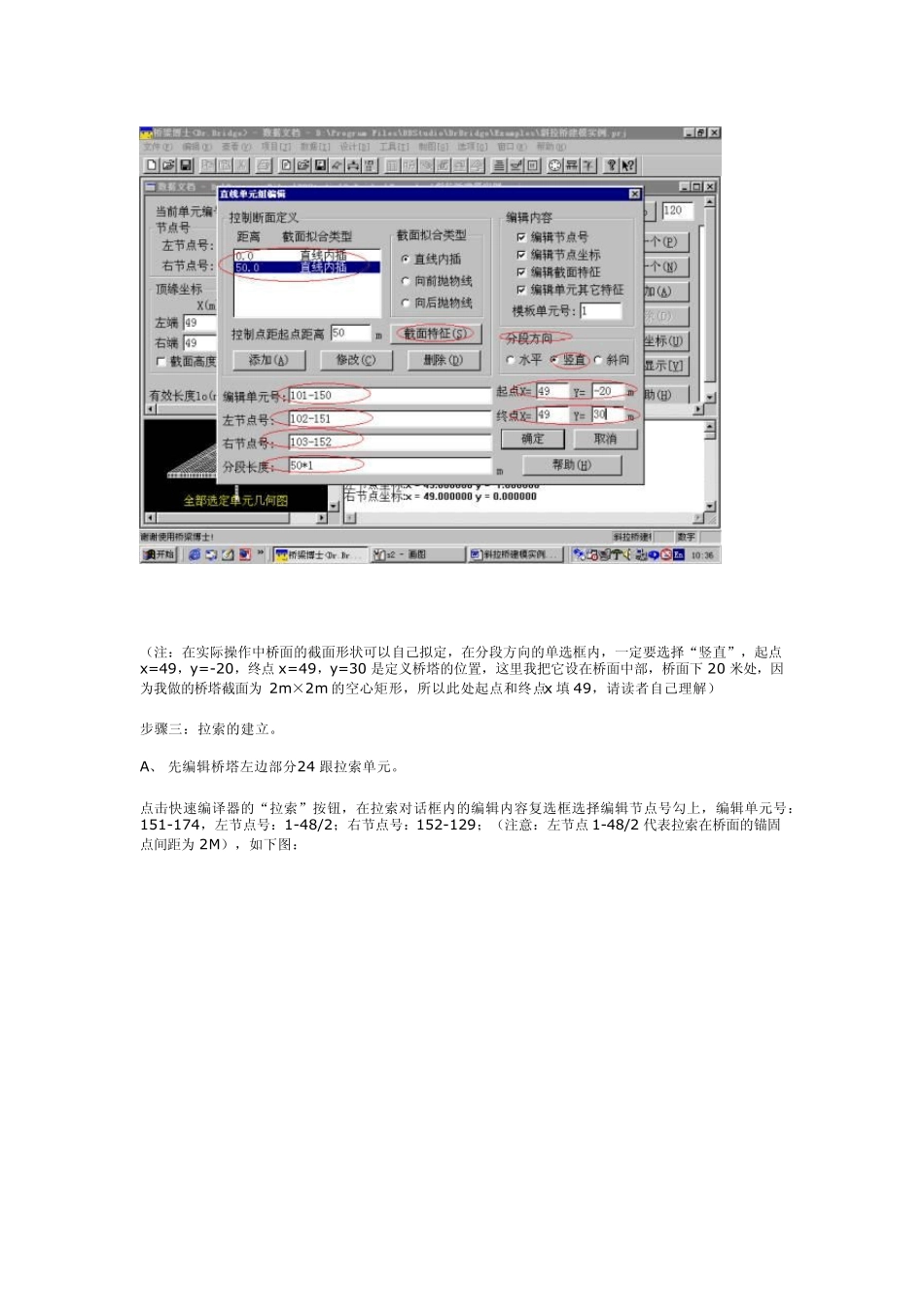

桥梁博士斜拉桥建模实例 我们拟定建立以下模型,见下图: 参数说明:桥面长度L1=100M ,分100 个桥面单元,每单元长度1M ,桥塔长度L2=50M ,分50 个竖直单元,每单元长度1M ,拉索单元共48 个单元,左右对称,拉索桥面锚固端间隔为2 M ,桥塔锚固端间隔为1M 。 下面介绍具体建立模型的步骤: 步骤一,建立桥面单元。用快速编译器编辑 1-100 个桥面单元(具体过程略),参见下图: (注:在实际操作中桥面的截面形状可以自己拟定) 步骤二:建立桥塔单元。用快速编译器编辑101-150 个桥塔单元(具体过程略),参见下图: (注:在实际操作中桥面的截面形状可以自己拟定,在分段方向的单选框内,一定要选择“竖直”,起点x=49,y=-20,终点x=49,y=30 是定义桥塔的位置,这里我把它设在桥面中部,桥面下20 米处,因为我做的桥塔截面为2m×2m 的空心矩形,所以此处起点和终点x 填 49,请读者自己理解) 步骤三:拉索的建立。 A、 先编辑桥塔左边部分24 跟拉索单元。 点击快速编译器的“拉索”按钮,在拉索对话框内的编辑内容复选框选择编辑节点号勾上,编辑单元号:151-174,左节点号:1-48/2;右节点号:152-129;(注意:左节点1-48/2 代表拉索在桥面的锚固点间距为2M),如下图: 在快速编译器中选择“单元”按钮,在“单元”对话框内的复选框内把“截取坐标”勾上,编辑单元号:151-174,然后确定。如下图: B、 建立桥面右半部分的24 跟拉索。 在快速编译器中选择“对称”按钮,在“对称”对话框中的编辑内容4 个复选框都勾上。 模板单元组:151-174;生成单元组:198-175;左节点号:55-101/2;右节点号:129-152;对称轴x=50,然后确定。见下图: 这样,我们就建好了拉索单元的模型。现在让我们来看一看整个模型的三维效果图:
