桥梁图纸识读基础

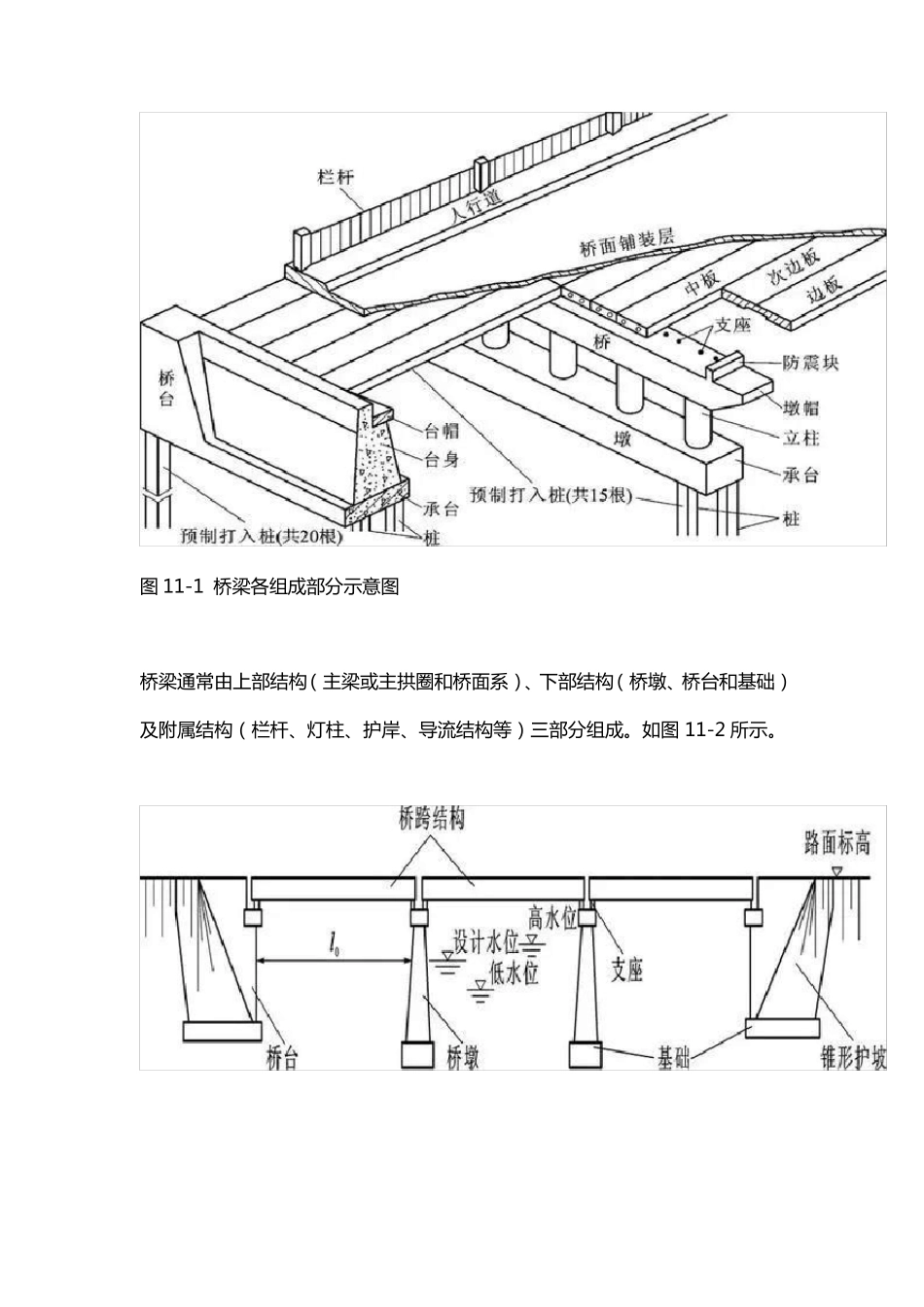

桥 梁 图 纸 识 读 基 础 1、 桥 梁 工 程 图 的 内 容 1.桥 位 地 形 、地 物、地 质及水文资料图 ，用来表示桥 梁 位 置及周边关系的 图 纸。 桥 位 平面图 、桥 位 地 质断面图 。 2.桥 梁 总体布置图 ，表示桥 梁 整体形 状、大小、结构的 图 纸。 立面图 、侧立面图 。 3.桥 梁 的 上部、下部构造和配筋图 ，表示细部构造的 图 纸。 详图 、构件结构图 。 4.设计说明，表示施工 上要求的 图 纸。 2 识读桥 梁 工 程 图 图 11-1 桥 梁 各 组 成 部 分 示 意 图 桥 梁 通 常 由 上 部 结 构 （ 主 梁 或 主 拱 圈 和 桥 面 系 ） 、下部 结 构 （ 桥 墩、桥 台和 基础）及附属结 构 （ 栏杆、灯柱、护岸、导流结 构 等） 三部 分 组 成 。如图 11-2 所示 。 图 11-2 桥 梁 的 基 本 组 成 图 11-3 桥 梁 上部结构概貌 图 11-4 桥 梁 下部结构的 桥 墩与桥 台 （a）桥 墩；（b）桥 台 图 11-5 桥 梁 的 截 面 形 式 (a)装 配 式 T 形 梁 ;(b)箱 梁 桥 横 截 面 （ 一 ） 桥 位 平 面 图 桥 位 平 面 图 是 通 过 地 形 测 量 绘 出 桥 位 处 的 道 路 、河流、水准点、钻孔及附近的 地形 和地 物，以便作为桥 梁 设计、施工定位 的 依据。其作用是 表示桥 梁 与路 线所连接的 平 面 位 置，以及桥 位 处 的 地 形 、地 物等情况，其图 示方法与路 线平 面 图 相同，只是 所用的 比例较大。 如图 11-6 所示，为某桥 的 桥 位 平 面 图 。 图 11-6 桥 位 平 面 图 （ 二 ） 桥 位 地 质 断 面 图 桥 位 地 质 断 面 图 是 根 据 水 文 调 查 和 地 质 钻 探 所 得 的 资 料 ， 绘 制 的 河 床 地 质 断 面图 ， 用 以 表 示 桥 梁 所 在 位 置 的 地 质 水 文 情 况 ， 包 括 河 床 断 面 线 、地 质 分界线 ， 特殊水 位 线 （ 最高水 位 、常水 位 和 最低水 位 ） 。如图11-7 所 示 。 图 11-7 所 示 为 某 桥 的 总 体 布 置 图 图 11-8 桥 位 地 质 断 面 图 （ 三） 桥 梁 总 体 布 置 图 桥 梁 总 体 布 置 图 是 指 导 桥 梁 施 工...
