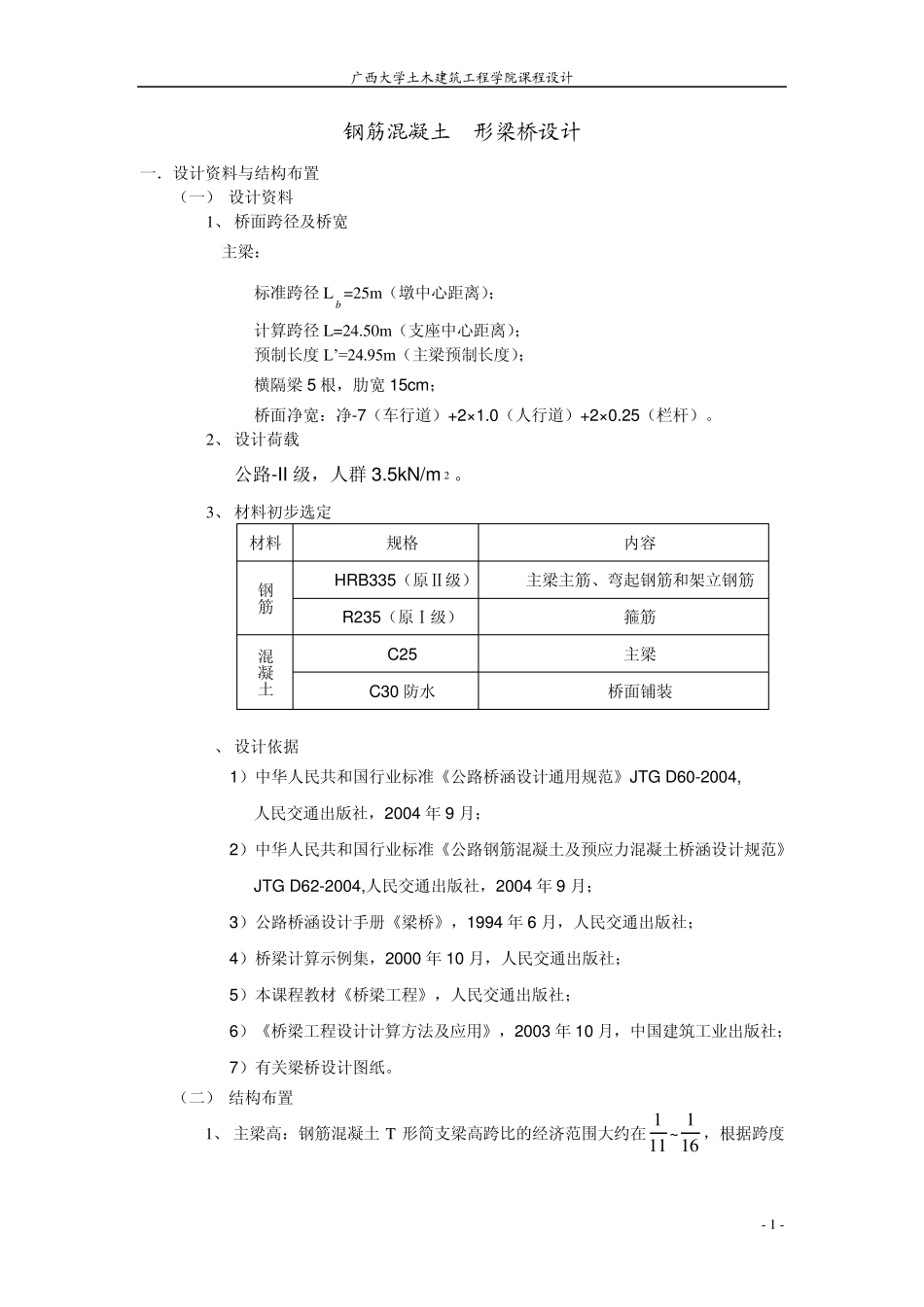

广西大学 土木建筑工程学院 土木工程专业（交通土建方向） 《桥梁工程》课程设计 姓 名:浦远鹏 班 级:交建 061 学 号：0603110337 指导老师：林春姣 广西大学土木建筑工程学院课程设计 - 1 - 钢筋混凝土T形梁桥设计 一．设计资料与结构布置 （一） 设计资料 1、 桥面跨径及桥宽 主梁： 标准跨径Lb =25m（墩中心距离）； 计算跨径L=24.50m（支座中心距离）； 预制长度L’=24.95m（主梁预制长度）； 横隔梁5 根，肋宽15cm； 桥面净宽：净-7（车行道）+2×1.0（人行道）+2×0.25（栏杆）。 2、 设计荷载 公路-II 级，人群3.5kN/m 2 。 3、 材料初步选定 材料 规格 内容 钢筋 HRB335（原Ⅱ级） 主梁主筋、弯起钢筋和架立钢筋 R235（原Ⅰ级） 箍筋 混凝土 C25 主梁 C30 防水 桥面铺装 4、 设计依据 1）中华人民共和国行业标准《公路桥涵设计通用规范》JTG D60-2004, 人民交通出版社，2004 年 9 月； 2）中华人民共和国行业标准《公路钢筋混凝土及预应力混凝土桥涵设计规范》 JTG D62-2004,人民交通出版社，2004 年 9 月； 3）公路桥涵设计手册《梁桥》，1994 年 6 月，人民交通出版社； 4）桥梁计算示例集，2000 年 10 月，人民交通出版社； 5）本课程教材《桥梁工程》，人民交通出版社； 6）《桥梁工程设计计算方法及应用》，2003 年 10 月，中国建筑工业出版社； 7）有关梁桥设计图纸。 （二） 结构布置 1、 主梁高：钢筋混凝土 T 形简支梁高跨比的经济范围大约在111~161，根据跨度广西大学土木建筑工程学院课程设计 - 2 - 大者取较小值的原则，本设计取用161，则梁高为1.5625m。实际设计取1.6m； 2、 主梁间距：装配式钢筋混凝土 T 形简支梁的主梁间距一般选在 1.5~2.2m 之间，本设计采用1.9m； 3、 主梁梁肋宽：为保证主梁的抗剪需要，梁肋受压时的稳定，以及混凝土的振捣质量，通常梁肋宽度取在 15~18cm，鉴于本设计的跨度为25m，纵向钢筋数量较多，故按较大值取为18cm； 4、 翼缘板尺寸：由于桥面宽度是给定的，主梁间距确定后，翼缘板的宽度即可得到为1.9m。因为翼缘板同时又是桥面板，根据其受力特点，一般设计成变厚度形式，即与腹板交接处较厚，通常取不小于主梁高的121，即为m13.0126.1，本设计取16cm，翼缘板的悬臂端可以薄些，本设计取为10cm； 5、 横隔梁：5 根，肋宽 15cm ，梁高一般取为T 梁高的3/4 左右，即 1.2m ，...
