桥梁桩基桩头环切法施工工艺

桥梁桩基桩头环切法施工工艺_第1页
1/11
桥梁桩基桩头环切法施工工艺_第2页
2/11
桥梁桩基桩头环切法施工工艺_第3页
3/11

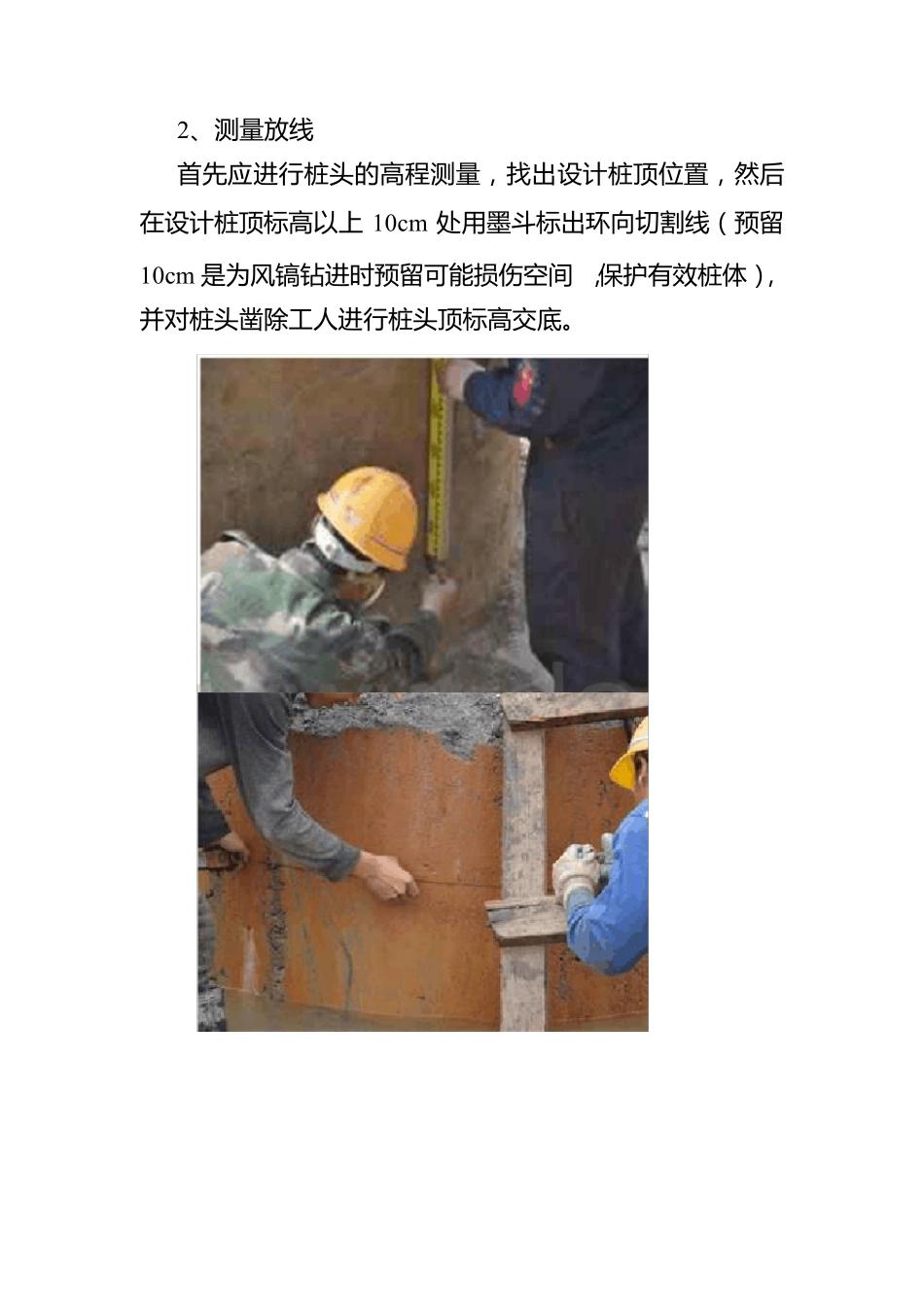

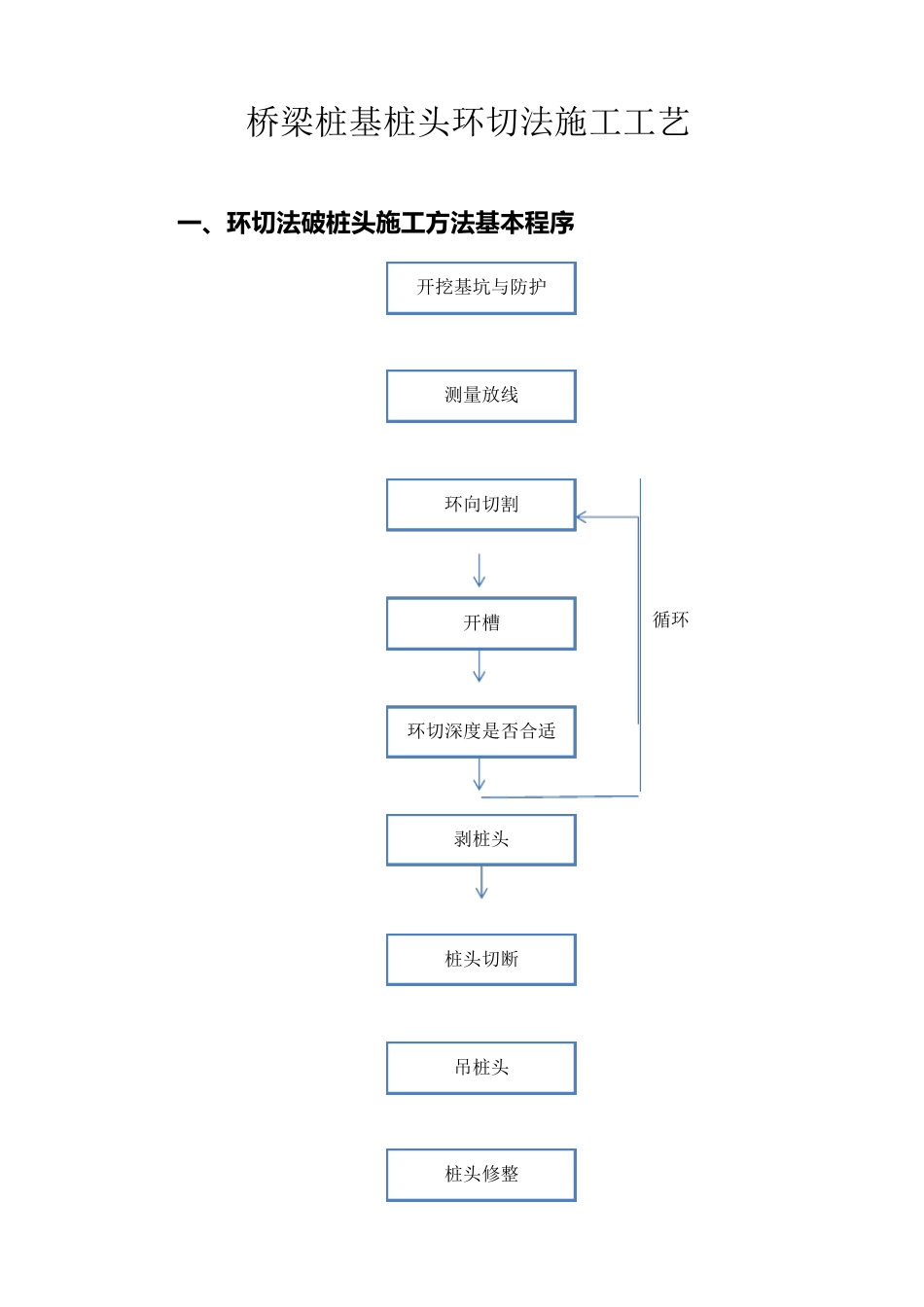

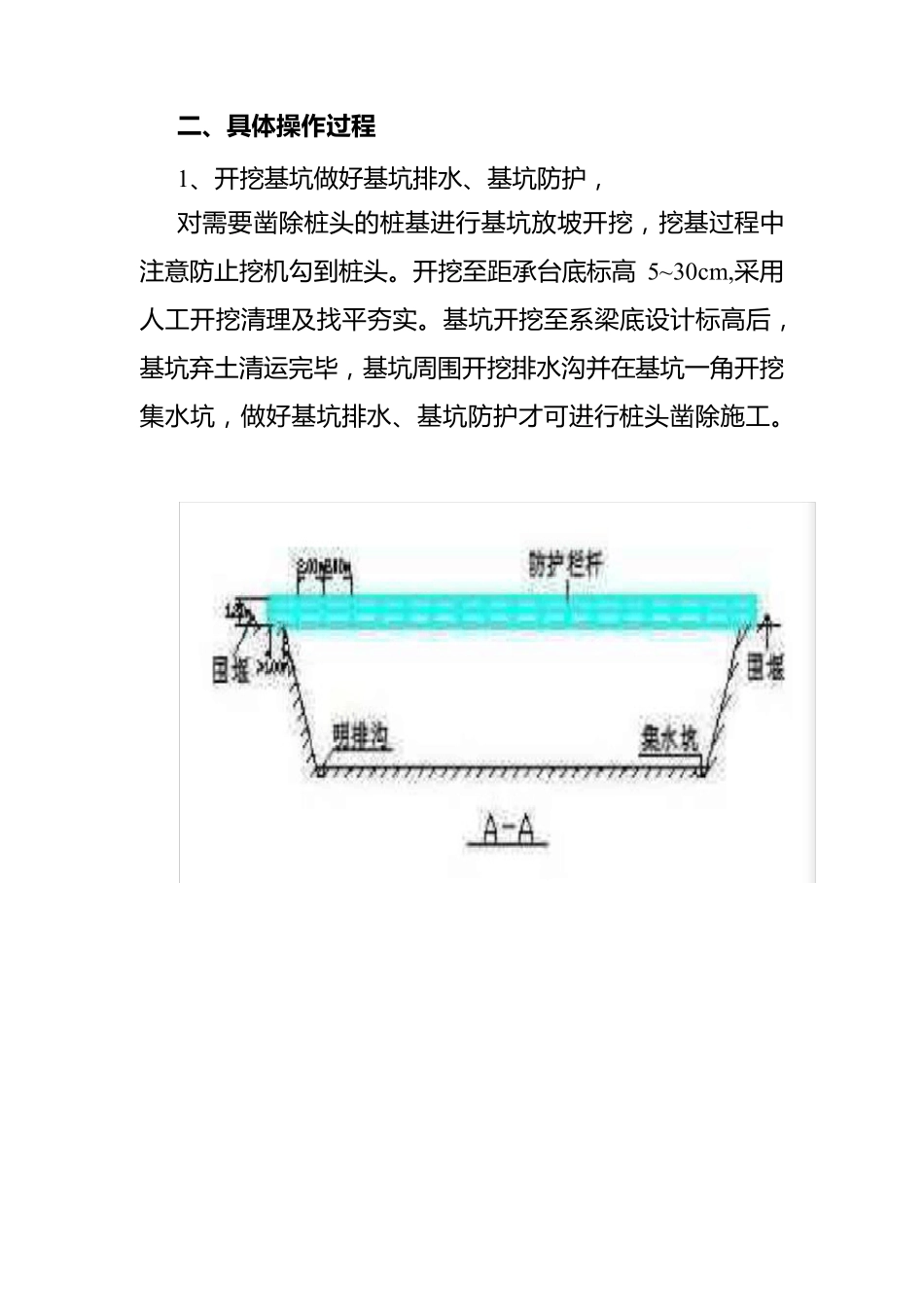

桥梁桩基桩头环切法施工工艺 一 、环切法破桩头施工方法基本程序 开挖基坑与防护 测量放线 环向切割 开槽 环切深度是否合适 剥桩头 桩头切断 吊桩头 桩头修整 循环 二 、具体操作过程 1、开挖基坑做好基坑排水、基坑防护, 对需要凿除桩头的桩基进行基坑放坡开挖,挖基过程中注意防止挖机勾到桩头。开挖至距承台底标高 5~30cm,采用人工开挖清理及找平夯实。基坑开挖至系梁底设计标高后,基坑弃土清运完毕,基坑周围开挖排水沟并在基坑一角开挖集水坑,做好基坑排水、基坑防护才可进行桩头凿除施工。 2、测量放线 首先应进行桩头的高程测量,找出设计桩顶位置,然后在设计桩顶标高以上 10cm 处用墨斗标出环向切割线(预留10cm 是为风镐钻进时预留可能损伤空间 ,保护有效桩体),并对桩头凿除工人进行桩头顶标高交底。 3、环向切割 破桩施工前为保护桩头的整体性,先进行环向切割,此为控制凿桩质量的关键步骤。在环向切割线上部 10cm 处再用墨斗标线切割,然后小心地凿出一条 10cm 左右宽的环形槽,深度以找出主筋为标准(条件允许可以用钢筋保护层测定仪测定保护层厚度),在设计桩顶处形成一条保护隔离带,避免以往大面积破桩凿除时破坏桩头的可能。 4、剥离桩头钢筋 剥桩头是桩头凿除施工的主要步骤,在隔离槽以上采用风镐自上至下、由外向内,凿出 V 型槽剥离混凝土,露出桩顶钢筋,使钢筋与混凝土彻底脱离。凿除深度为钢筋的保护层厚度,凿除时不得损伤钢筋和声测管。对于深护筒导致的大直径桩身,往往钢筋保护层很厚,为加快进度,可采用小型凿岩风枪打眼并用短钢钎直接劈裂桩头以上混凝土。 5、桩头切断 用小型凿岩机在切缝以上 1~2cm,,沿四周水平或稍向上钻孔,打孔深度易为桩径的 1/5,钢钎孔宜沿桩周对称布置10~15 个。然后采用大锤打入钢钎,来回反复敲击钢钎顶断桩头(适当辅助加钻)。注意钢钎严禁向下倾斜,以免造成提桩头时桩芯标高低于设计标高。 加钻顶断桩头 6、吊离桩头 用起重设备将已断裂脱离的桩头吊开时,在桩顶 2m 范围内,起重设备应垂直起降,不能左右晃动避免桩头倾到将桩基主筋压成死弯。 7、桩头修整 人工凿除关键施工区域中钢筋内侧的其余混凝土,达到设计要求的桩头标高,清除桩头浮渣,并水洗干净。必须确保桩顶面平整、密实、并与桩轴线基本垂直,并使桩顶混凝土新鲜石子外露。 桩头调离后及时将桩头钢筋按照设计及规范要求调整到相应位置。弯曲钢筋采用钢筋扳手...
