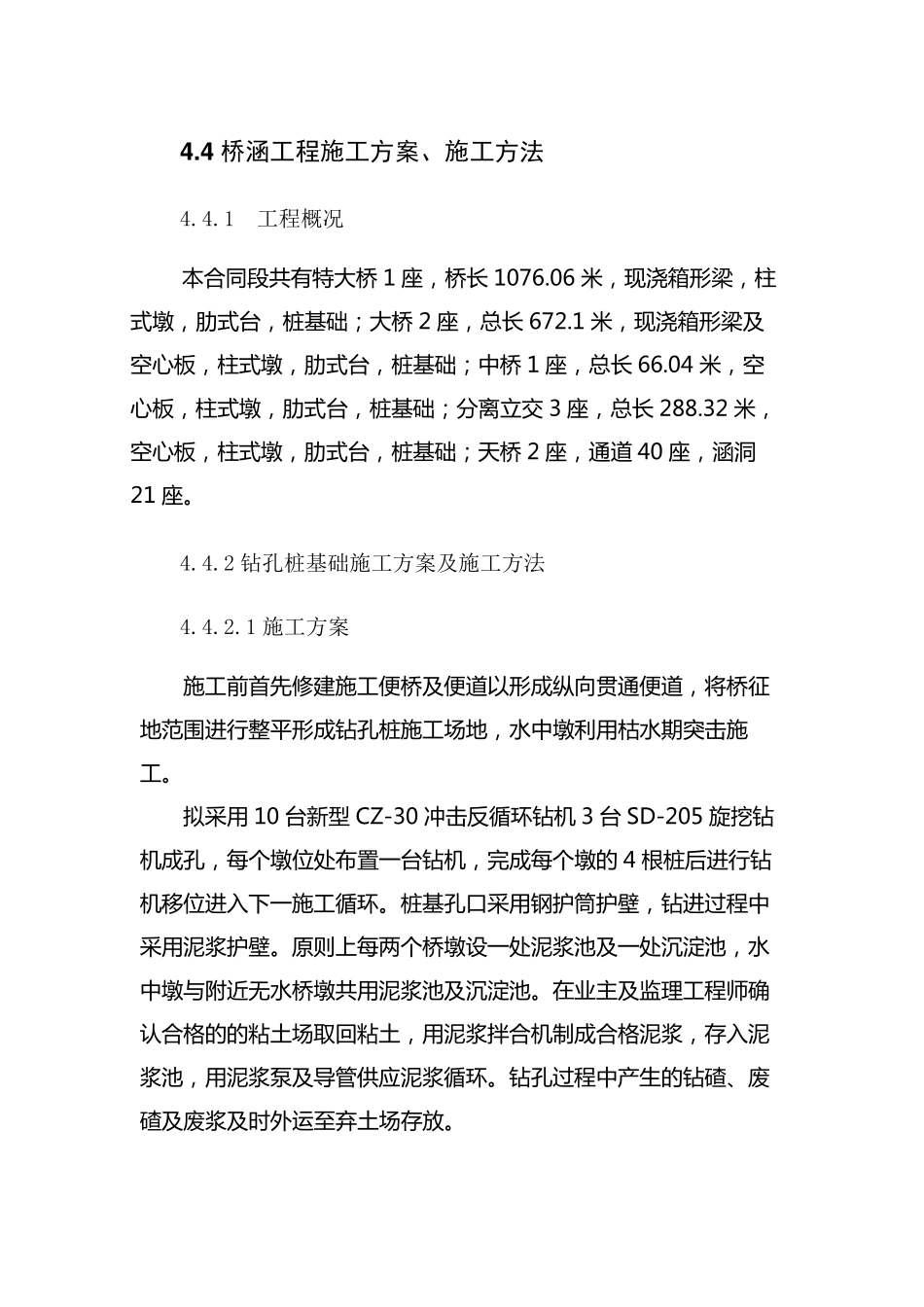

4 .4 桥涵工程施工方案、施工方法 4.4.1 工程概况 本 合 同 段 共 有 特 大 桥 1 座 ， 桥 长 1076.06 米 ， 现 浇 箱 形 梁 ， 柱式 墩 ， 肋 式 台 ， 桩 基 础 ； 大 桥 2 座 ， 总 长 672.1 米 ， 现 浇 箱 形 梁 及空 心 板 ， 柱 式 墩 ， 肋 式 台 ， 桩 基 础 ； 中 桥 1 座 ， 总 长 66.04 米 ， 空心 板 ， 柱 式 墩 ， 肋 式 台 ， 桩 基 础 ； 分 离 立 交 3 座 ， 总 长 288.32 米 ，空 心 板 ， 柱 式 墩 ， 肋 式 台 ， 桩 基 础 ； 天 桥 2 座 ， 通 道 40 座 ， 涵 洞21 座 。 4.4.2 钻孔桩基础施工方案及施工方法 4.4.2.1 施工方案 施 工 前 首 先 修 建 施 工 便 桥 及 便 道 以 形 成 纵 向 贯 通 便 道 ， 将 桥 征地 范 围 进 行 整 平 形 成 钻 孔 桩 施 工 场 地 ， 水 中 墩 利 用 枯 水 期 突 击 施工 。 拟 采 用 10 台 新 型 CZ-30 冲 击 反 循 环 钻 机 3 台 SD-205 旋 挖 钻机 成 孔 ， 每 个 墩 位 处 布 置 一 台 钻 机 ， 完 成 每 个 墩 的 4 根 桩 后 进 行 钻机 移 位 进 入 下 一 施 工 循 环 。 桩 基 孔 口 采 用 钢 护 筒 护 壁 ， 钻 进 过 程 中采 用 泥 浆 护 壁 。 原 则 上 每 两 个 桥 墩 设 一 处 泥 浆 池 及 一 处 沉 淀 池 ， 水中 墩 与 附 近 无 水 桥 墩 共 用 泥 浆 池 及 沉 淀 池 。 在 业 主 及 监 理 工 程 师 确认 合 格 的 的 粘 土 场 取 回 粘 土 ， 用 泥 浆 拌 合 机 制 成 合 格 泥 浆 ， 存 入 泥浆 池 ， 用 泥 浆 泵 及 导 管 供 应 泥 浆 循 环 。 钻 孔 过 程 中 产 生 的 钻 碴 、废碴 及 废浆 及 时外运至弃土 场 存 放。 清孔采用“换浆法”，利用真空吸泥机或抽碴桶进行清孔，抽碴频率视钻进速度及钻碴厚度而定，一般 2～3 小时抽取一次。使孔内浮碴、泥浆稠度降低至设计值，清孔结束检验合格后安放钢筋笼。 钢筋笼事先在钢筋棚加工绑扎成型，采用吊机吊装就位。 水下砼采用“导管法”灌注，导管采用 30CM 钢管，法兰连接，使用前应进行密水及...
