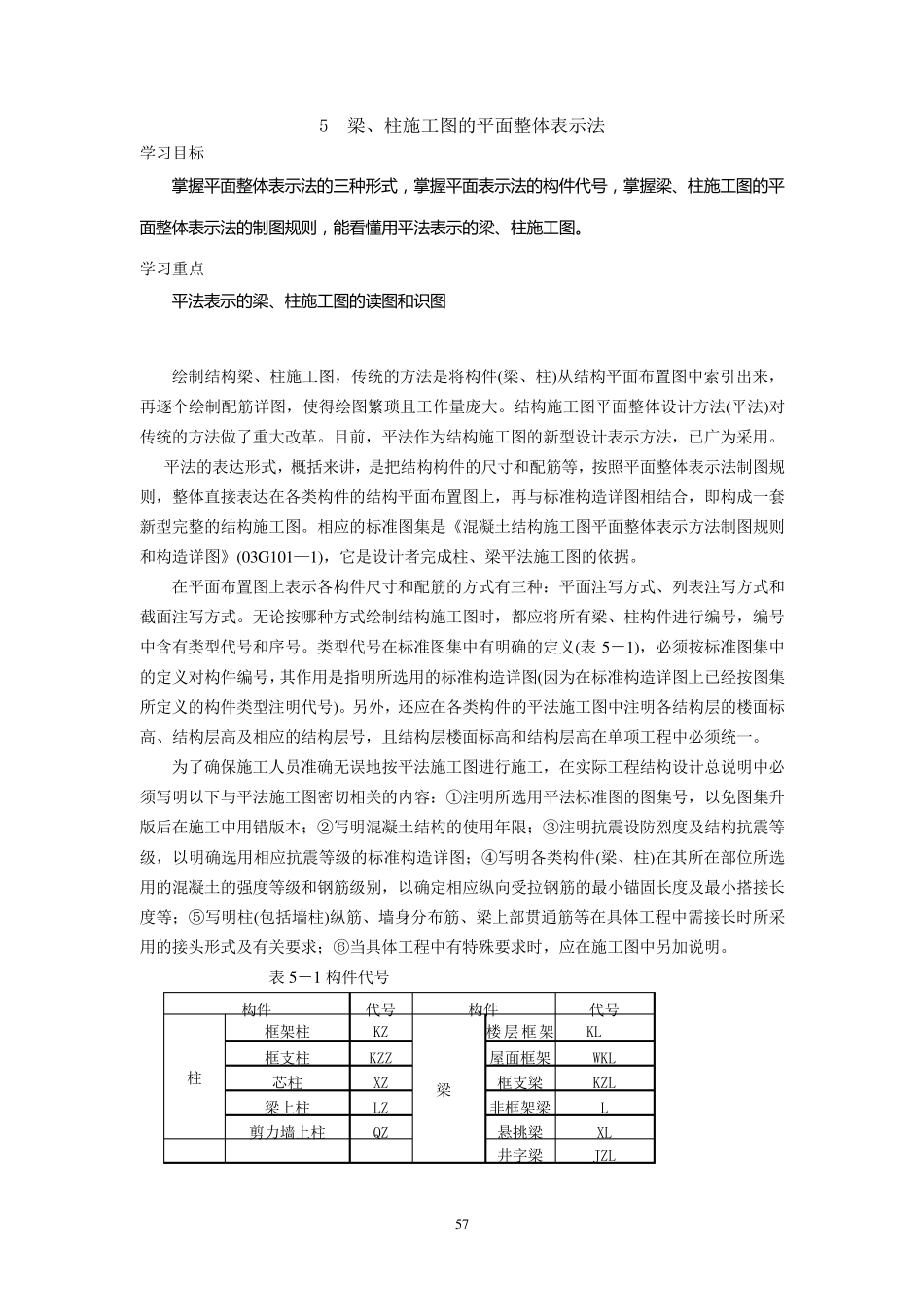

57 5 梁、柱施工图的平面整体表示法 学习目标 掌 握 平 面 整 体 表 示 法 的 三 种 形 式 ， 掌 握 平 面 表 示 法 的 构 件 代 号 ， 掌 握 梁 、柱施工图的 平面 整 体 表 示 法 的 制图规则， 能看懂用平 法 表 示 的 梁 、柱施工图。 学习重点 平 法 表 示 的 梁 、柱施工图的 读图和识图 绘制结构梁、柱施工图，传统的方法是将构件(梁、柱)从结构平面布置图中索引出来，再逐个绘制配筋详图，使得绘图繁琐且工作量庞大。结构施工图平面整体设计方法(平法)对传统的方法做了重大改革。目前，平法作为结构施工图的新型设计表示方法，已广为采用。 平法的表达形式，概括来讲，是把结构构件的尺寸和配筋等，按照平面整体表示法制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构造详图相结合，即构成一套新型完整的结构施工图。相应的标准图集是《混凝土结构施工图平面整体表示方法制图规则和构造详图》(03G 101—1)，它是设计者完成柱、梁平法施工图的依据。 在平面布置图上表示各构件尺寸和配筋的方式有三种：平面注写方式、列表注写方式和截面注写方式。无论按哪种方式绘制结构施工图时，都应将所有梁、柱构件进行编号，编号中含有类型代号和序号。类型代号在标准图集中有明确的定义(表5－1)，必须按标准图集中的定义对构件编号，其作用是指明所选用的标准构造详图(因为在标准构造详图上已经按图集所定义的构件类型注明代号)。另外，还应在各类构件的平法施工图中注明各结构层的楼面标高、结构层高及相应的结构层号，且结构层楼面标高和结构层高在单项工程中必须统一。 为了确保施工人员准确无误地 按平法施工图进行施工，在实 际 工程结构设计总 说 明中必须写明以 下 与平法施工图密 切 相关 的内 容 ：① 注明所选用平法标准图的图集号，以 免 图集升版 后 在施工中用错 版 本 ； ② 写明混凝土结构的使用年 限 ； ③ 注明抗 震 设防 烈 度 及结构抗 震 等级 ，以 明确选用相应抗 震 等级 的标准构造详图； ④ 写明各类构件(梁、柱)在其所在部 位 所选用的混凝土的强 度 等级 和钢 筋级 别 ，以 确定相应纵 向 受 拉 钢 筋的最 小 锚 固 长 度 及最 小 搭 接长度 等； ⑤ 写明柱(包 括墙 柱)纵 筋、墙 身 分 布筋、梁上部 贯 通 筋等在具 体工程中需 接长 时所采用的接头 ...
