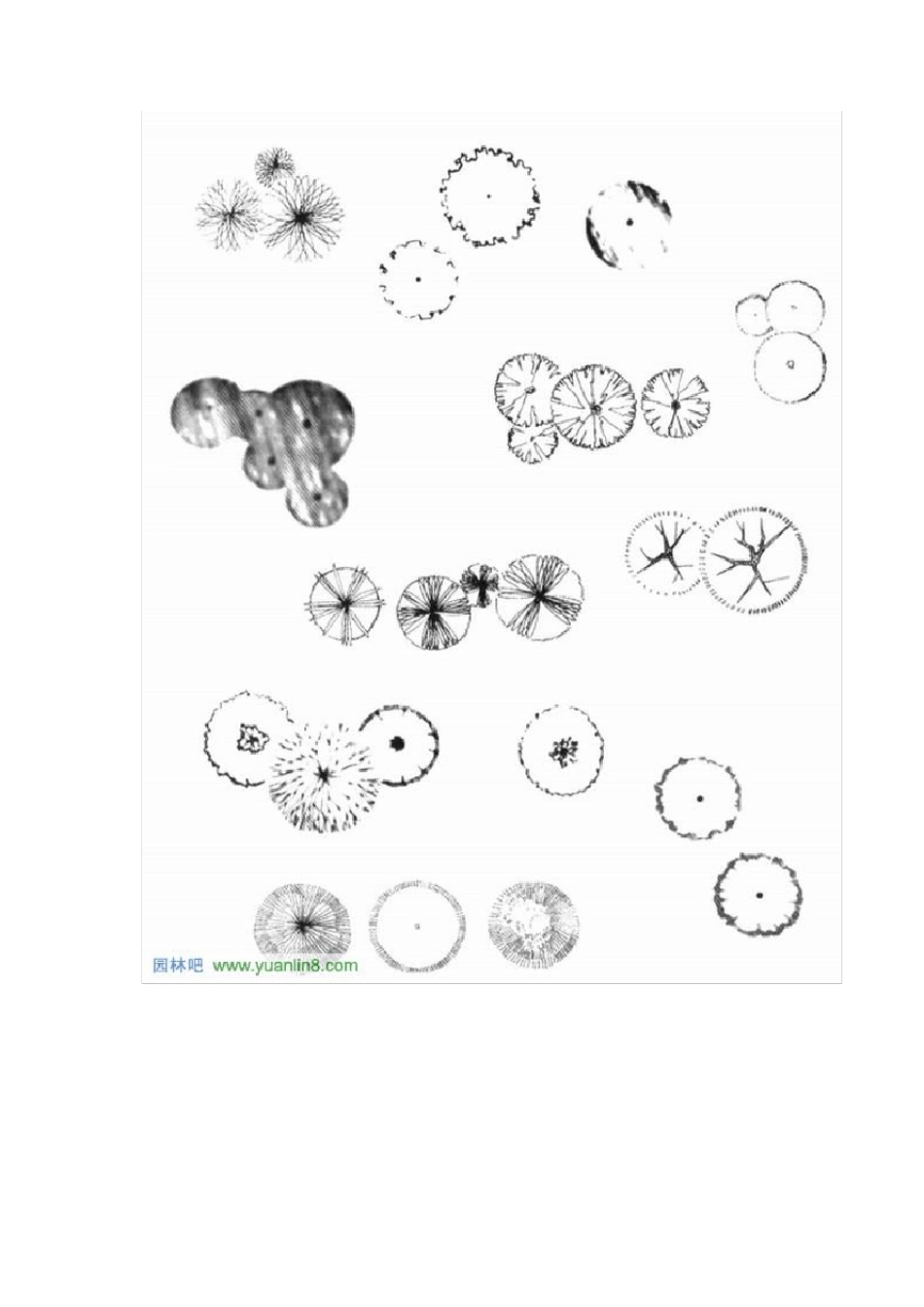

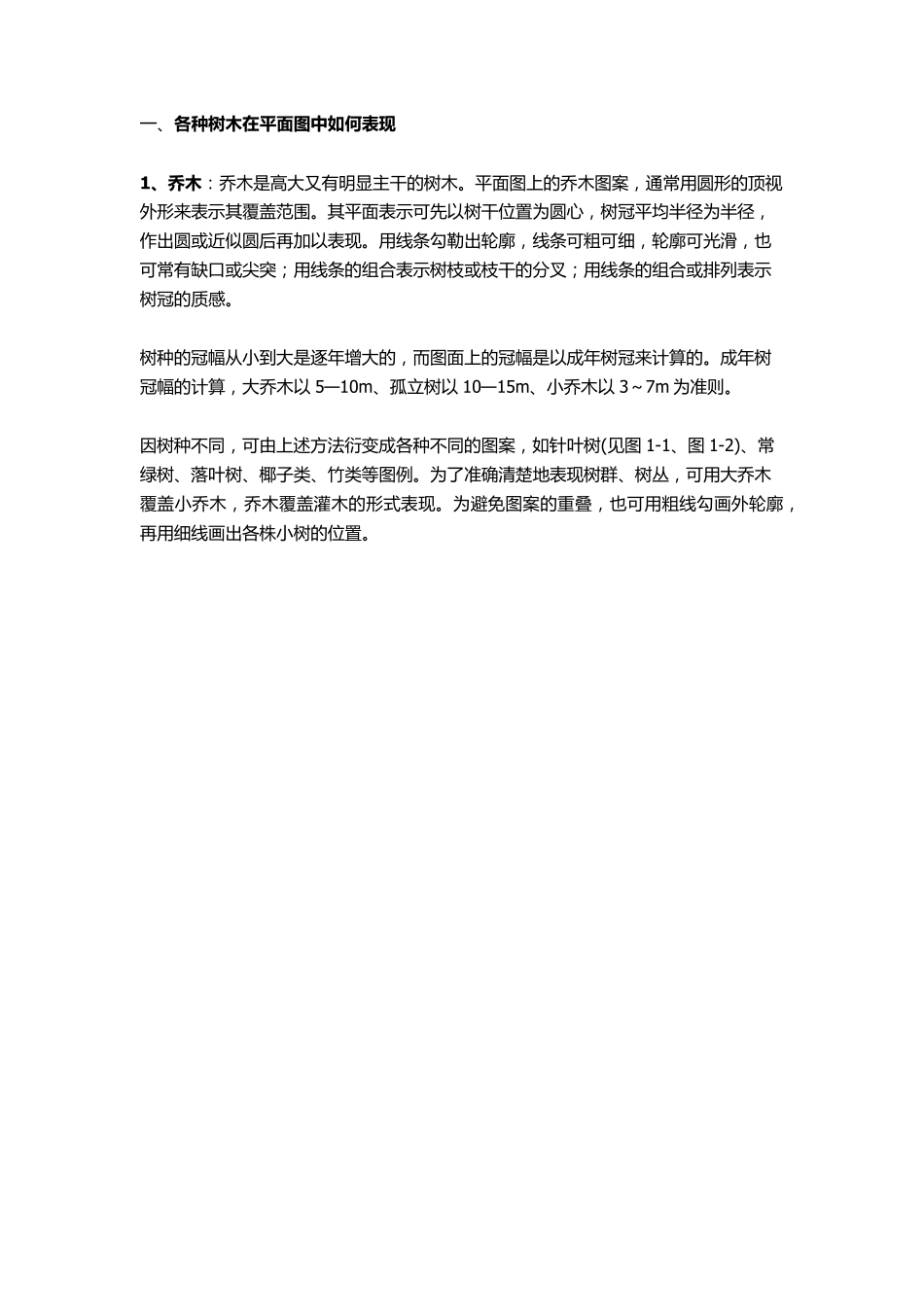

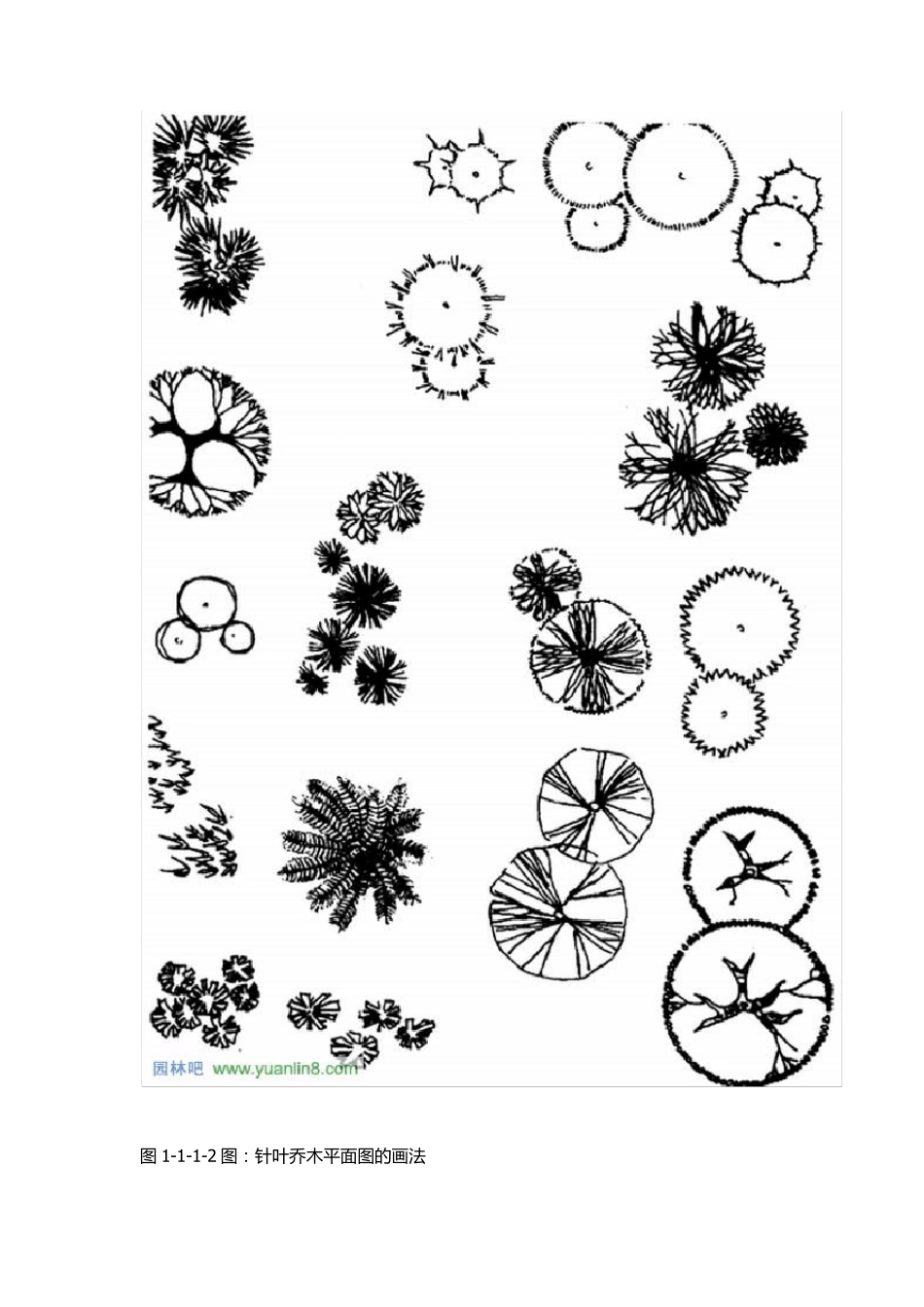

一 、各 种 树 木 在 平 面 图 中 如 何 表 现 1、乔木 :乔木是高大又有明显主干的树木。平面图上的乔木图案,通常用圆形的顶视外形来表示其覆盖范围。其平面表示可先以树干位置为圆心,树冠平均半径为半径,作出圆或近似圆后再加以表现。用线条勾勒出轮廓,线条可粗可细,轮廓可光滑,也可常有缺口或尖突;用线条的组合表示树枝或枝干的分叉;用线条的组合或排列表示树冠的质感。 树种的冠幅从小到大是逐年增大的,而图面上的冠幅是以成年树冠来计算的。成年树冠幅的计算,大乔木以 5—10m、孤立树以 10—15m、小乔木以 3~7m 为准则。 因树种不同,可由上述方法衍变成各种不同的图案,如针叶树(见图 1-1、图 1-2)、常绿树、落叶树、椰子类、竹类等图例。为了准确清楚地表现树群、树丛,可用大乔木覆盖小乔木,乔木覆盖灌木的形式表现。为避免图案的重叠,也可用粗线勾画外轮廓,再用细线画出各株小树的位置。 图 1-1-1-2 图 : 针 叶 乔木平面图 的画法 1-3 常 用 落 叶 乔木的平面表达方法 1-4 落 叶 阔 叶 乔 木 的 表 达 方 法 竹 类 植 物 可 用 “个 ” 字 画 在 种 植 范 围 内 予 以 表 现 。 2、灌木:灌木 没有明显的 主干,成丛生长,所以 平面形状曲直多变。灌木 的 平面表 示方 法 ,通常修剪的 规整灌木 可 用 斜线或弧线交叉表 示;不规则形状的 灌木 平面宜用 轮廓型和质感型表 示,表 示时以 栽植 范 围 为准。双行绿篱每米 5 株,宽 1— 1.5m;花灌木 冠幅为 1~3m 为宜。花灌木 丛和树林常用 冠幅外缘连线表 示。自然式的 绿篱常用 冠的 外缘线加种 植 点表 示。见图 1-5 和图 1-6。 1-5 常 用 灌 木 丛 、树林的表达方法 图 1-6 绿 篱 、花篱 、花架、花丛、竹丛的表现方法。 二 、草坪地被及花坛如何表现 1、草坪地被的表现可 用 圆 点 、线点 表现。在建筑的外缘或树冠附近可 加密些,似作衬影,中间部分可 疏些,但打点 的大小应基本一致,无论疏密,点 都要打得相对均匀。花卉,特别是露地花卉的表现,常用 连续曲线画出花纹或用 自然曲线画出花卉种植范围,其中再加上小圆 圈来表现。也可 用 小短线法或线段排列法等表示草坪,如有地形等高线时,也可 按 2~6mm 间距的平行线组,依地形的曲折方向勾绘稿线,并使得相邻等高线间分布均匀(见图 1-7)。 图 1-7 草 坪 、地被的表现方法。 2、花坛则可用图 案画法来表现(见图 1-8)。 图 片:1-8.jp g
