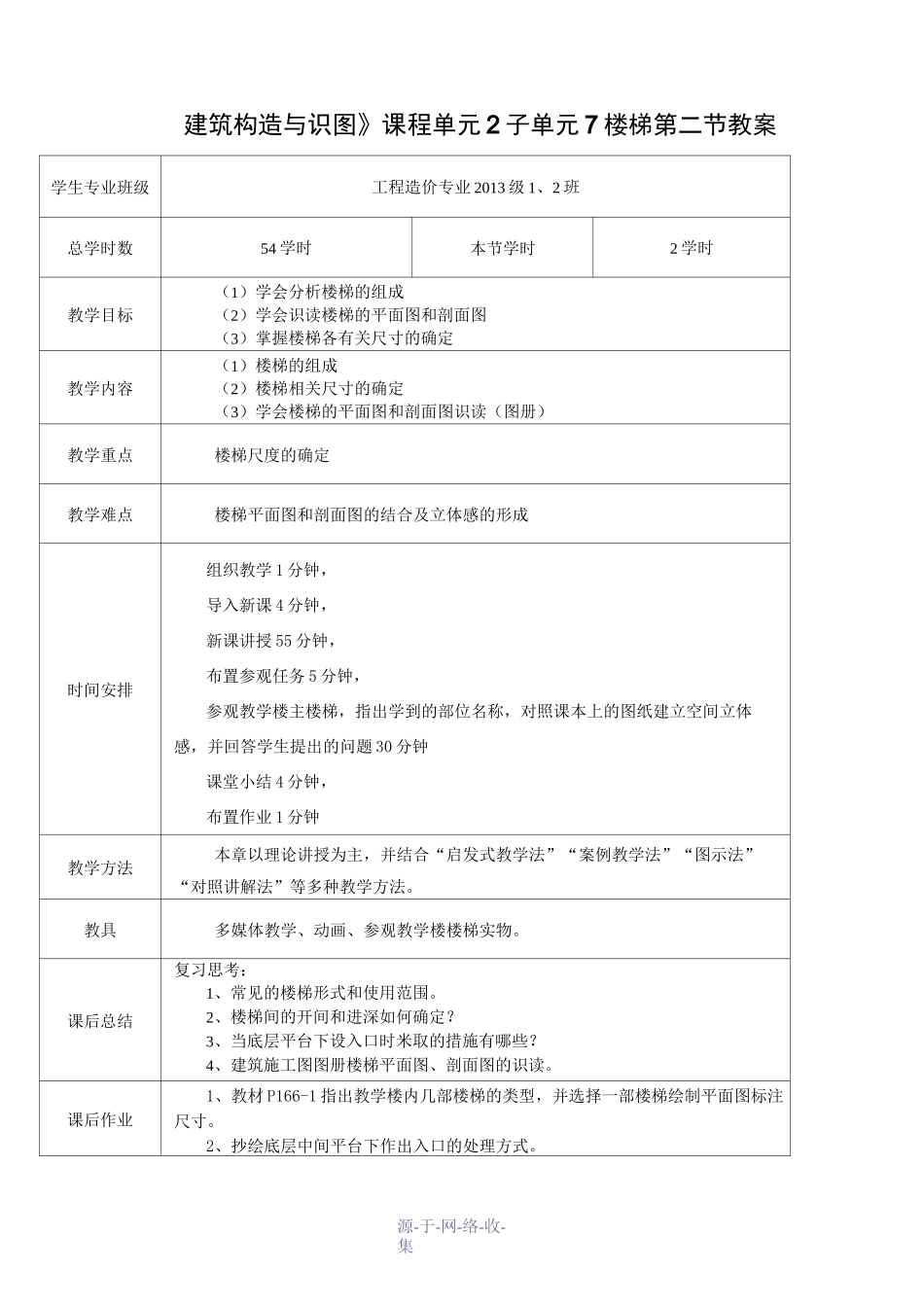

源-于-网-络-收-集建筑构造与识图》课程单元 2 子单元 7 楼梯第二节教案学生专业班级工程造价专业 2013 级 1、2 班总学时数54 学时本节学时2 学时教学目标（1）学会分析楼梯的组成（2）学会识读楼梯的平面图和剖面图（3）掌握楼梯各有关尺寸的确定教学内容（1）楼梯的组成（2）楼梯相关尺寸的确定（3）学会楼梯的平面图和剖面图识读（图册）教学重点楼梯尺度的确定教学难点楼梯平面图和剖面图的结合及立体感的形成时间安排组织教学 1 分钟，导入新课 4 分钟，新课讲授 55 分钟，布置参观任务 5 分钟，参观教学楼主楼梯，指出学到的部位名称，对照课本上的图纸建立空间立体感，并回答学生提出的问题 30 分钟课堂小结 4 分钟，布置作业 1 分钟教学方法本章以理论讲授为主，并结合“启发式教学法”“案例教学法”“图示法”“对照讲解法”等多种教学方法。教具多媒体教学、动画、参观教学楼楼梯实物。课后总结复习思考：1、常见的楼梯形式和使用范围。2、楼梯间的开间和进深如何确定？3、当底层平台下设入口时米取的措施有哪些？4、建筑施工图图册楼梯平面图、剖面图的识读。课后作业1、教材 P166-1 指出教学楼内几部楼梯的类型，并选择一部楼梯绘制平面图标注尺寸。2、抄绘底层中间平台下作出入口的处理方式。源-于-网-络-收-集教学过程：1、复习提问房屋构造的组成（复习）；楼梯的类型问题 1：举例说说你身边的楼梯是什么样子？问题 2：你见过的楼梯有哪些部分组成？H、讲授新知楼梯的组成、尺度一、楼梯的组成楼梯一般由楼梯段、楼梯平台、栏杆（栏板）和扶手三部分组成。1 楼梯段（称“跑”）楼梯段又称“跑”，是楼梯的主要使用和承重部分，是联系两个不同标高平台的倾斜构件。楼梯段是由若干个连续的踏步组成。踏步（称“级”）由水平的踏面和垂直的踢面形成。为减少人们上下楼梯时的疲劳和适应人行的习惯,—个楼梯段上的踏步数》18 级，每个楼梯段上的踏步数《3 级。2、楼梯平台平台是指两楼梯段之间的水平板,有楼层平台、中间平台之分。其主要作用在于缓解疲劳，让人们在连续上楼时可在平台上稍加休息，故又称休息平台。同时,平台还是梯段之间转换方向的连接处,还用来分配到达各层的人流。3、栏杆（栏板）和扶手栏杆是楼梯段的安全设施，一般设置在梯段的边缘和平台临空的一边，要求它必须坚固可靠，并保证有足够的安全高度。当楼梯段较宽时，常在楼梯段和平台源-于-网-络-收-集靠墙一侧设置靠墙扶手。当梯段...
