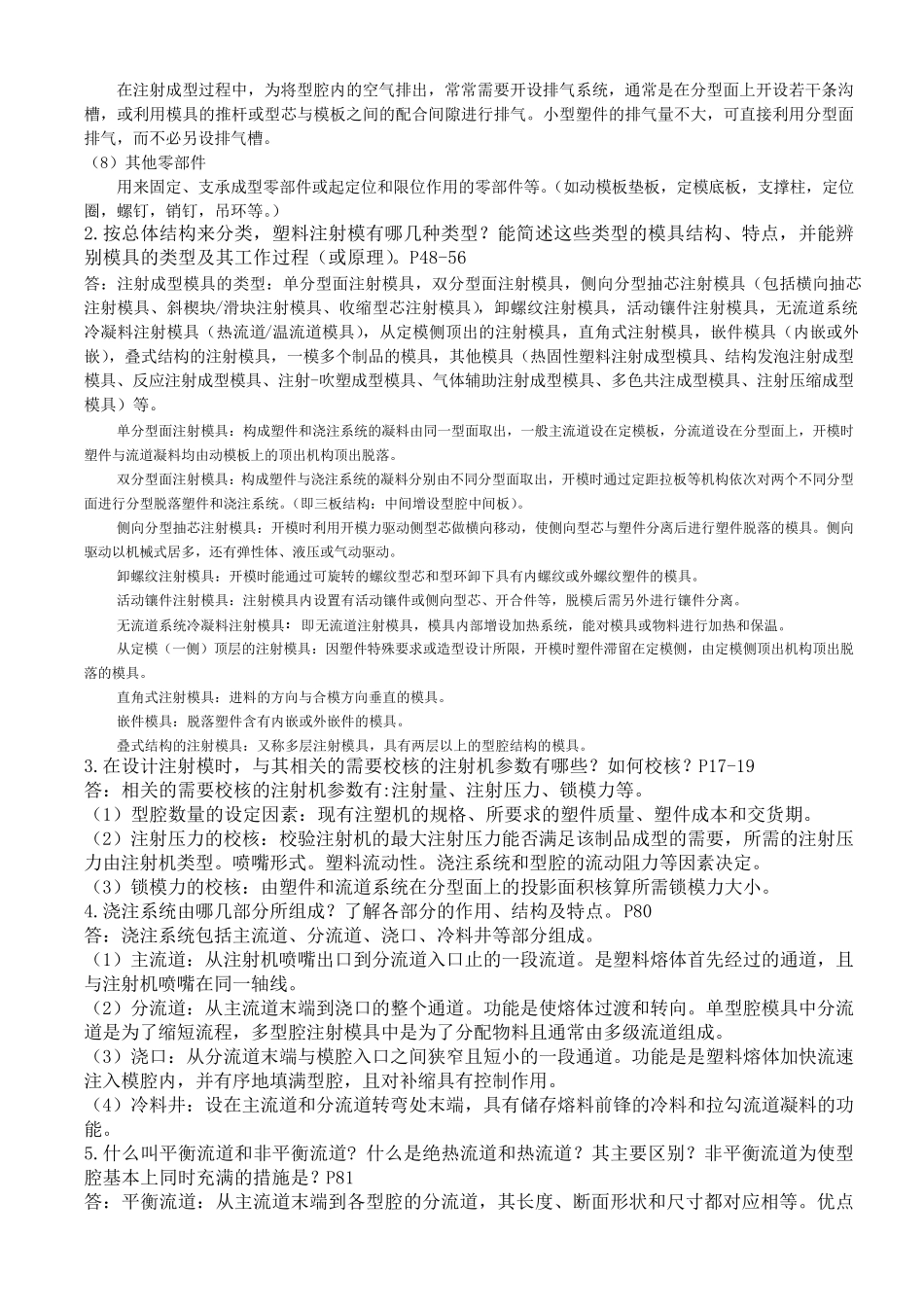

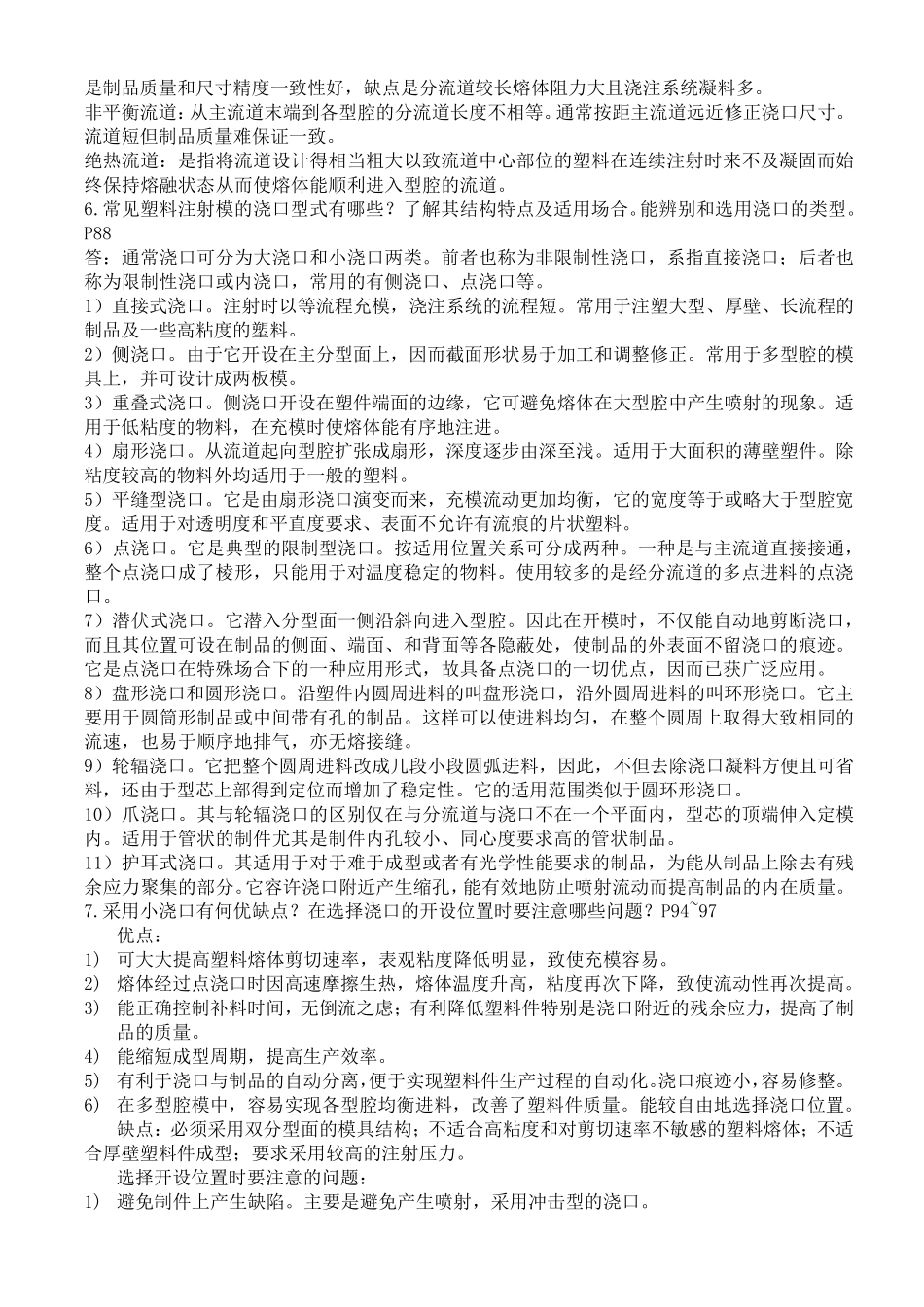

2008 级<<模具设计>>课程复习思考题 2011．11．15 1.塑料注射模主要由哪几部分所组成？结构特点及开合模动作过程？P47-48 答：塑料注射模主要组成部分： （1）成型零部件：定、动模部分中组成的零件。（由凸模（或型芯）、凹模（型腔板）、镶件等组成，合模时构成型腔，用于填充塑料熔体，它决定塑件的形状和尺寸。如动模板 1，定模板 2，型芯 7） （2）浇注系统：熔融塑料从注塑机喷嘴进入模具型腔所流经的通道 ,它由主流道、分流道、浇口和冷料穴组成。 （3）导向机构：为定模与动模之间的导向机构和推出机构的导向机构两类。（前者是保证动模和定模在合模时准确对合，以保证塑件形状和尺寸精确度，如导柱 8 和导套 9；后者是保证推出过程中推出板顺畅而设置的，如推板导柱 16、推板导套 17。） （4）脱模机构：又称推出机构。（常见的有推杆推出机构、推板推出机构和推管推出机构等。图1 中推板 13、推杆固定板 14、拉料杆 15、推杆 18 和复位杆 19 组成推杆推出机构。） （5）侧向分型与抽芯机构 当塑件侧向有凹凸形状的孔或凸台时，就需要有侧向型芯来成型。使侧向型芯移动的机构称为侧向分型抽芯机构。 （6）加热和冷却系统 为满足注射工艺对模具的温度要求，必须对模具温度进行控制，所以模具常常设有冷却系统或在模具内部或四周安 装 加热元 件。冷却系统一 般 在模具上 开设冷却水 道，如冷却水 道 3。 （7）排 气 系统 在注射成型过程中，为将型腔内的空气排出，常常需要开设排气系统，通常是在分型面上开设若干条沟槽，或利用模具的推杆或型芯与模板之间的配合间隙进行排气。小型塑件的排气量不大，可直接利用分型面排气，而不必另设排气槽。 （8）其他零部件 用来固定、支承成型零部件或起定位和限位作用的零部件等。（如动模板垫板，定模底板，支撑柱，定位圈，螺钉，销钉，吊环等。） 2.按总体结构来分类，塑料注射模有哪几种类型？能简述这些类型的模具结构、特点，并能辨别模具的类型及其工作过程（或原理）。P48-56 答：注射成型模具的类型：单分型面注射模具，双分型面注射模具，侧向分型抽芯注射模具（包括横向抽芯注射模具、斜楔块/滑块注射模具、收缩型芯注射模具），卸螺纹注射模具，活动镶件注射模具，无流道系统冷凝料注射模具（热流道/温流道模具），从定模侧顶出的注射模具，直角式注射模具，嵌件模具（内嵌或外嵌），叠式结构的注射模具，一模多个制品的模具，其他模具...
