模具课程设计

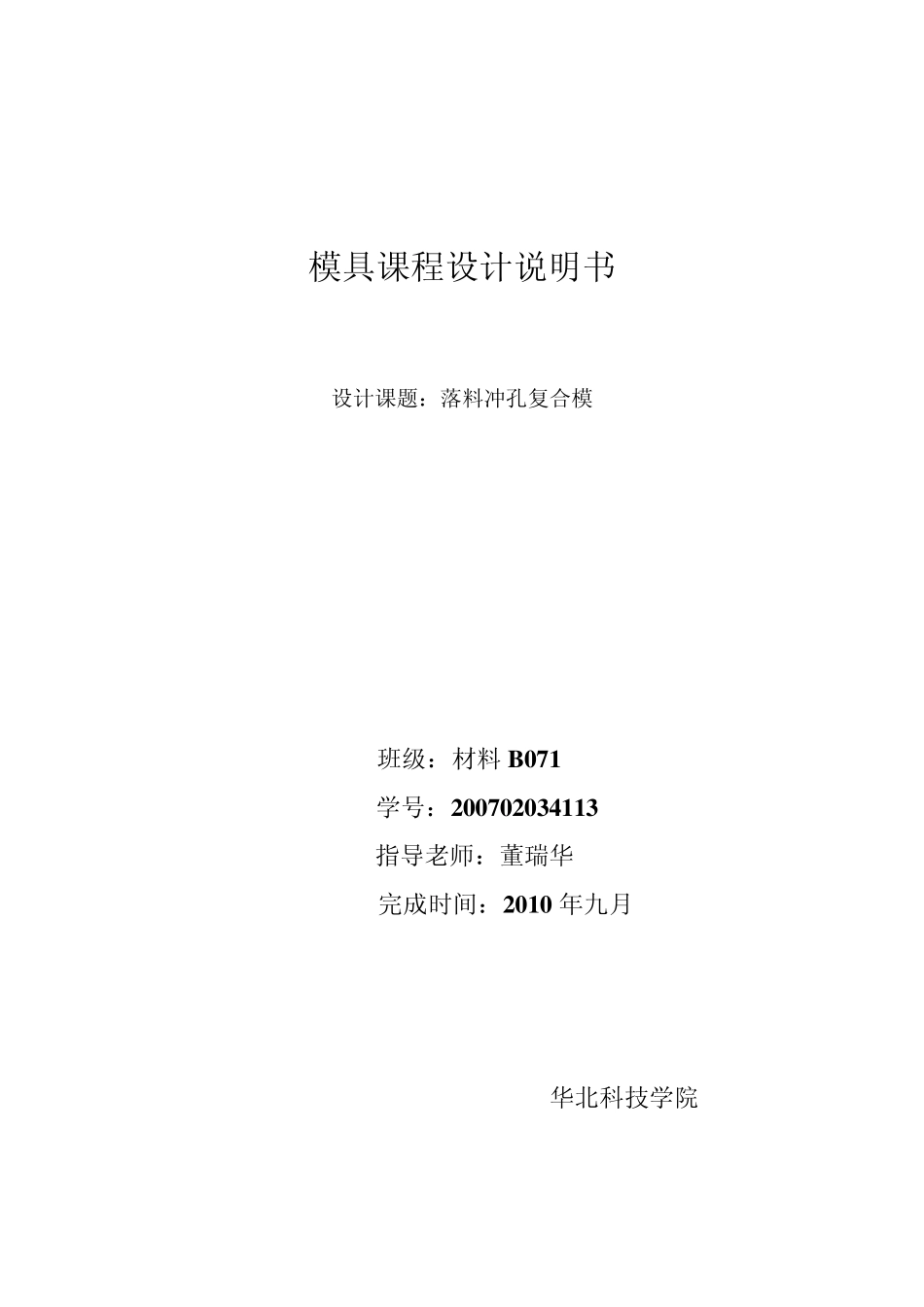

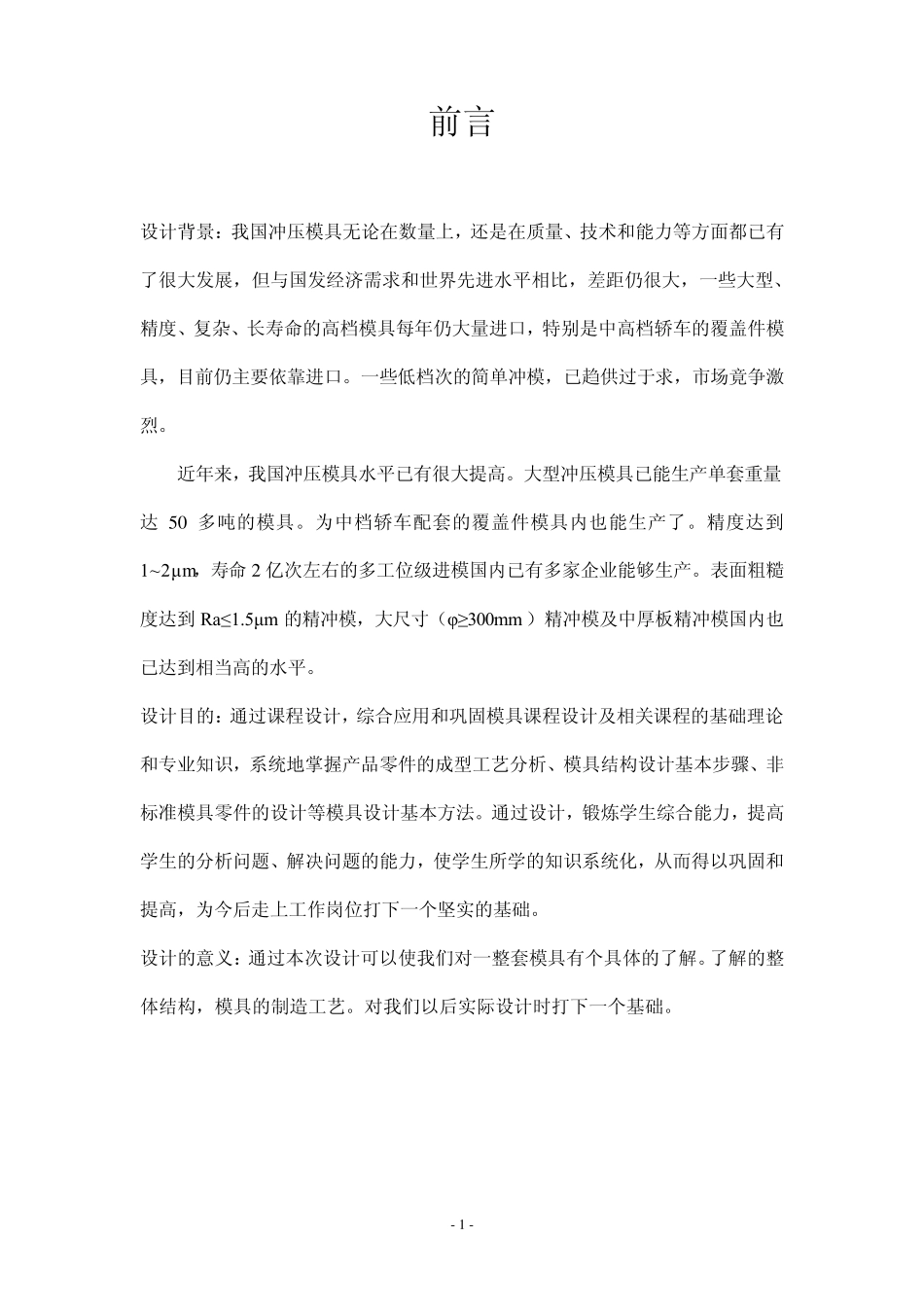

模具课程设计说明书 设计课题：落料冲孔复合模 班级：材料B 071 学号：200702034113 指导老师：董瑞华 完成时间：2010 年九月 华北科技学院 - 1 - 前言 设计背景：我国冲压模具无论在数量上，还是在质量、技术和能力等方面都已有了很大发展，但与国发经济需求和世界先进水平相比，差距仍很大，一些大型、精度、复杂、长寿命的高档模具每年仍大量进口，特别是中高档轿车的覆盖件模具，目前仍主要依靠进口。一些低档次的简单冲模，已趋供过于求，市场竟争激烈。 近年来，我国冲压模具水平已有很大提高。大型冲压模具已能生产单套重量达 5 0 多吨的模具。为中档轿车配套的覆盖件模具内也能生产了。精度达到1~2μm，寿命 2 亿次左右的多工位级进模国内已有多家企业能够生产。表面粗糙度达到 Ra≤1.5μm 的精冲模，大尺寸（φ≥300mm ）精冲模及中厚板精冲模国内也已达到相当高的水平。 设计目的：通过课程设计，综合应用和巩固模具课程设计及相关课程的基础理论和专业知识，系统地掌握产品零件的成型工艺分析、模具结构设计基本步骤、非标准模具零件的设计等模具设计基本方法。通过设计，锻炼学生综合能力，提高学生的分析问题、解决问题的能力，使学生所学的知识系统化，从而得以巩固和提高，为今后走上工作岗位打下一个坚实的基础。 设计的意义：通过本次设计可以使我们对一整套模具有个具体的了解。了解的整体结构，模具的制造工艺。对我们以后实际设计时打下一个基础。 - 2 - 目录 第一章 设计任务﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍3 （一） 零件设计任务﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍3 （二） 分析比较和确定工艺方案﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍3 第二章 计算冲裁压力、压力中心和选用压力机﹍﹍﹍﹍﹍﹍﹍﹍﹍4 （一） 排样方式的确定及材料利用率的计算﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍4 （二） 计算冲裁力、卸料力及推件力﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍5 （三） 确定模具的压力中心﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍5 （四） 选用压力机﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍6 第三章 模具工作部分尺寸及公差﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍6 （一） 落料部分的凸模、凹模刃口尺寸计算﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍6 （二） 冲孔部分的凸模、凸凹模刃口尺寸计算﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍7 第四章 确定主要零件的结构尺寸﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍﹍8 ...
