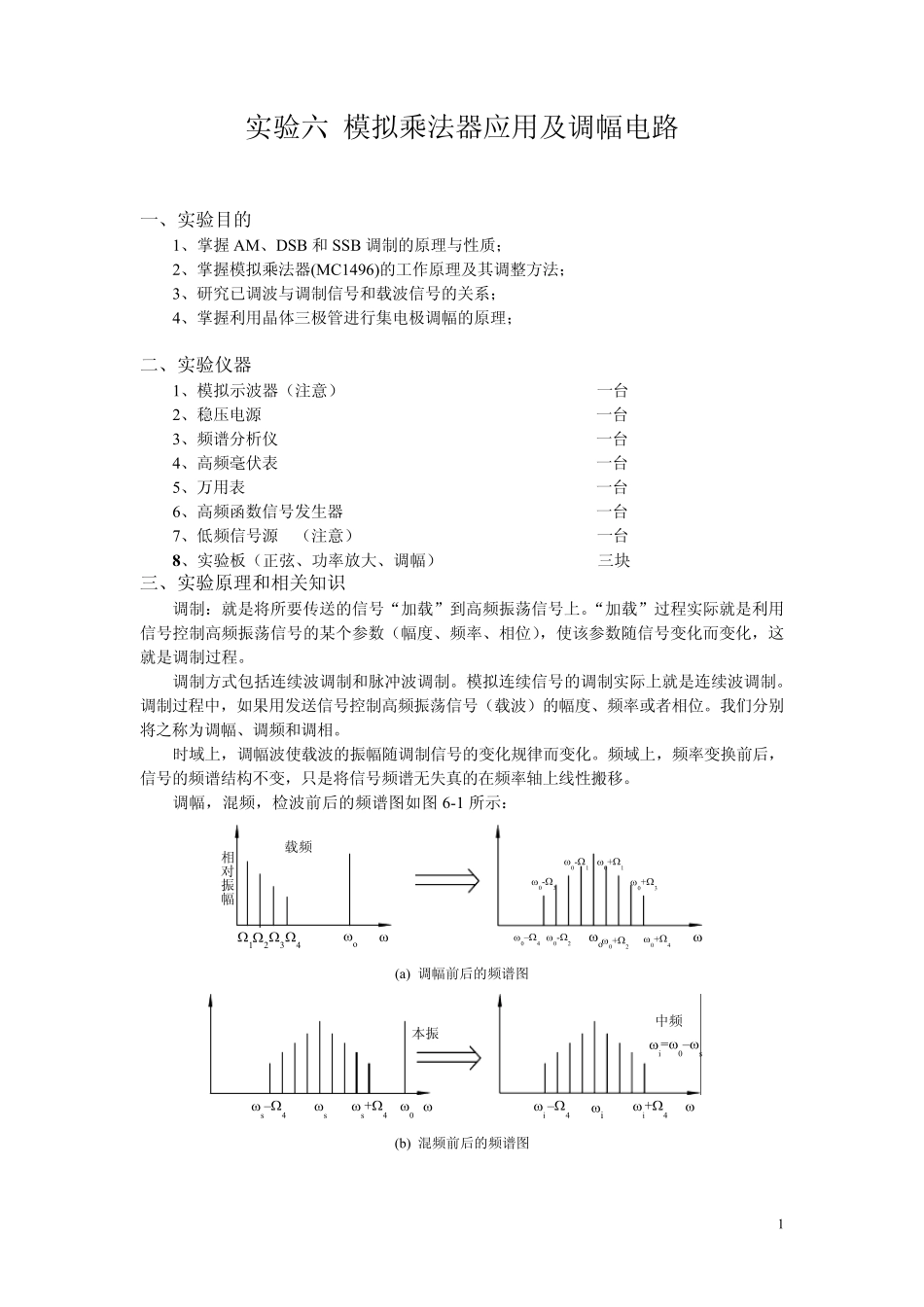

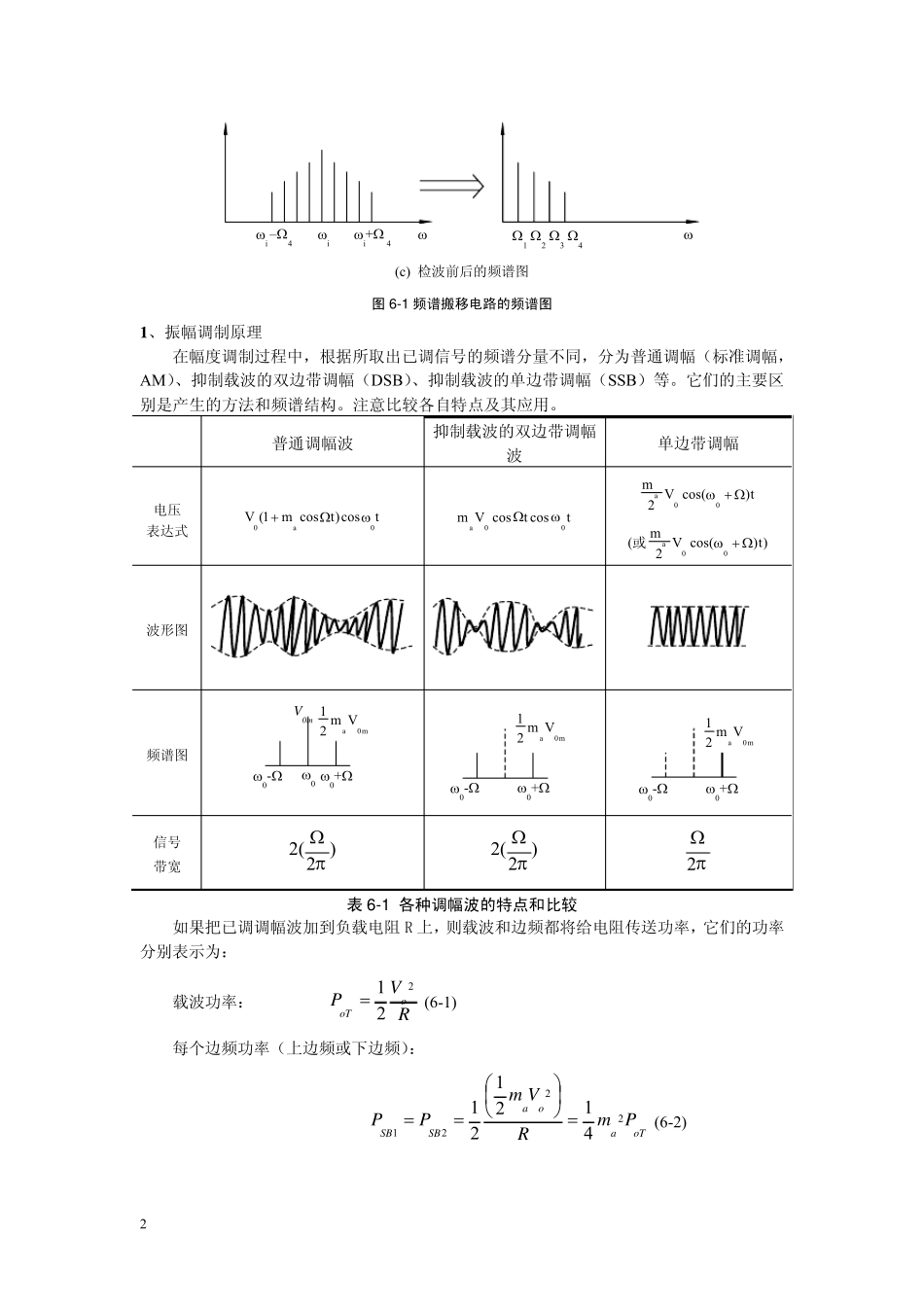

实验六 模拟乘法器应用及调幅电路 一、实验目的 1、掌握AM、DSB 和SSB 调制的原理与性质； 2、掌握模拟乘法器(MC1496)的工作原理及其调整方法； 3、研究已调波与调制信号和载波信号的关系； 4、掌握利用晶体三极管进行集电极调幅的原理； 二、实验仪器 1、模拟示波器（注意） 一台 2、稳压电源 一台 3、频谱分析仪 一台 4、高频毫伏表 一台 5、万用表 一台 6、高频函数信号发生器 一台 7、低频信号源 （注意） 一台 8 、实验板（正弦、功率放大、调幅） 三块 三、实验原理和相关知识 调制：就是将所要传送的信号“加载”到高频振荡信号上。“加载”过程实际就是利用信号控制高频振荡信号的某个参数（幅度、频率、相位），使该参数随信号变化而变化，这就是调制过程。 调制方式包括连续波调制和脉冲波调制。模拟连续信号的调制实际上就是连续波调制。调制过程中，如果用发送信号控制高频振荡信号（载波）的幅度、频率或者相位。我们分别将之称为调幅、调频和调相。 时域上，调幅波使载波的振幅随调制信号的变化规律而变化。频域上，频率变换前后，信号的频谱结构不变，只是将信号频谱无失真的在频率轴上线性搬移。 调幅，混频，检波前后的频谱图如图 6-1 所示： ωo Ω 1 Ω 2 Ω 3 Ω 4 相对振幅 载频 ωω0-Ω3ω0+Ω3 ω ω0+Ω4 ωoω0–Ω4 ω0-Ω2ω0+Ω1 ω0-Ω1 ω0+Ω2 (a) 调幅前后的频谱图 ωωi+Ω4ωiωi –Ω4ωωs+Ω4ωsωs–Ω4ω0本振中频ωi=ω0–ωs (b) 混频前后的频谱图 1ωωωi+Ω 4ωiωi – Ω4Ω1 Ω2 Ω3 Ω4 (c) 检波前后的频谱图 图6 -1 频谱搬移电路的频谱图 1 、振幅调制原理 在幅度调制过程中，根据所取出已调信号的频谱分量不同，分为普通调幅（标准调幅，AM）、抑制载波的双边带调幅（DSB）、抑制载波的单边带调幅（SSB）等。它们的主要区别是产生的方法和频谱结构。注意比较各自特点及其应用。 普通调幅波 抑制载波的双边带调幅波 单边带调幅 电压 表达式 tcos)tcosm1(V0a0ωΩ+tcostcosVm00a ωΩ t)cos(V2m00aΩ+ω )t)cos(V2m(00aΩ+ω或 波形图 频谱图 ω0-Ωω0 ω0+ΩV0mm0aVm21 ω00-Ωω +Ωm0aVm21 ω00-Ωω +Ωm0aVm21 信号 带宽 )2(2πΩ )2(2πΩ π2Ω 表6 -1 各种调幅波的特点和比较 如果把已调调幅波加到负载电阻 R 上，则载波和边频都将给电阻传送功率，它们的功率分别表示为： 载波...
