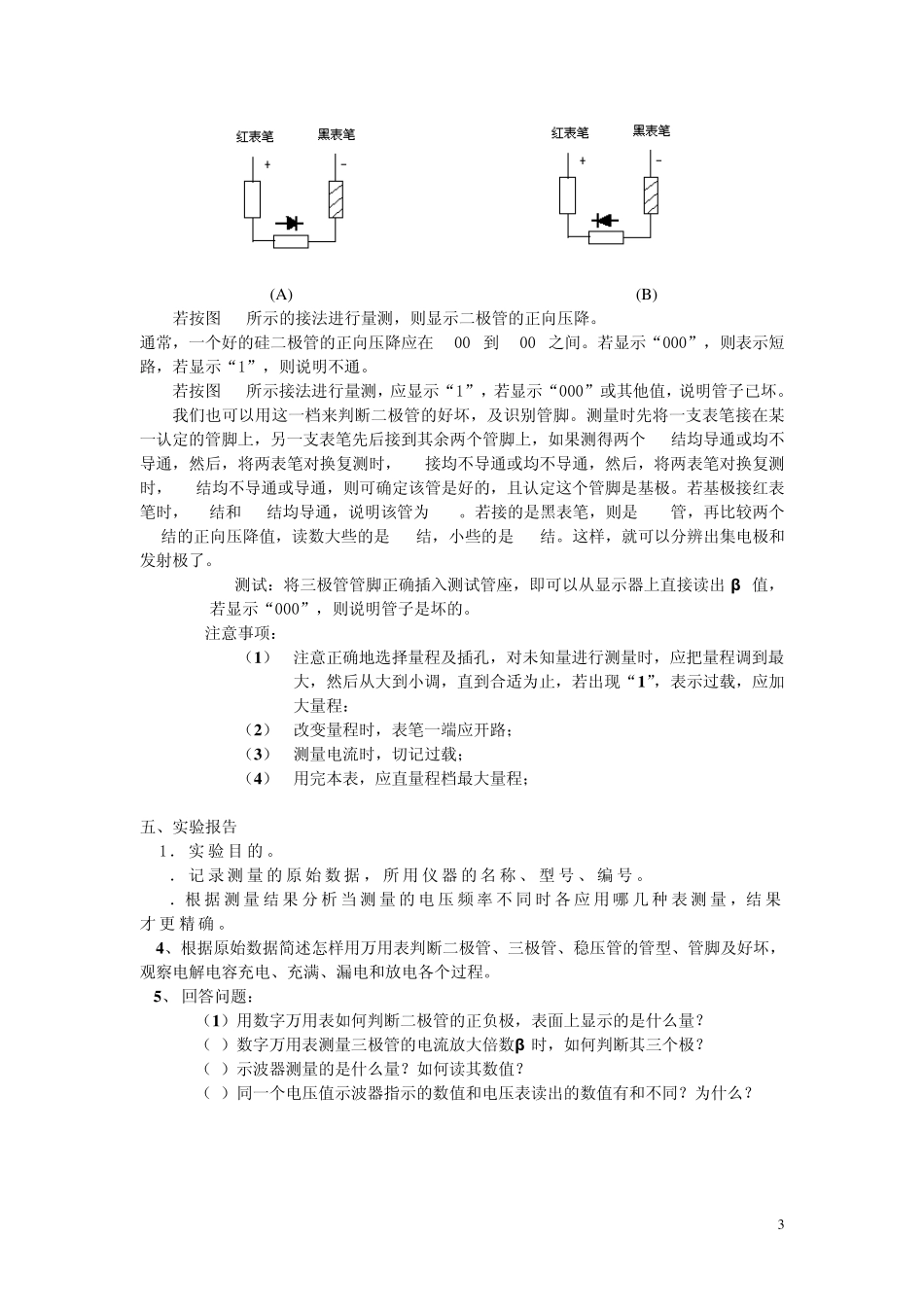

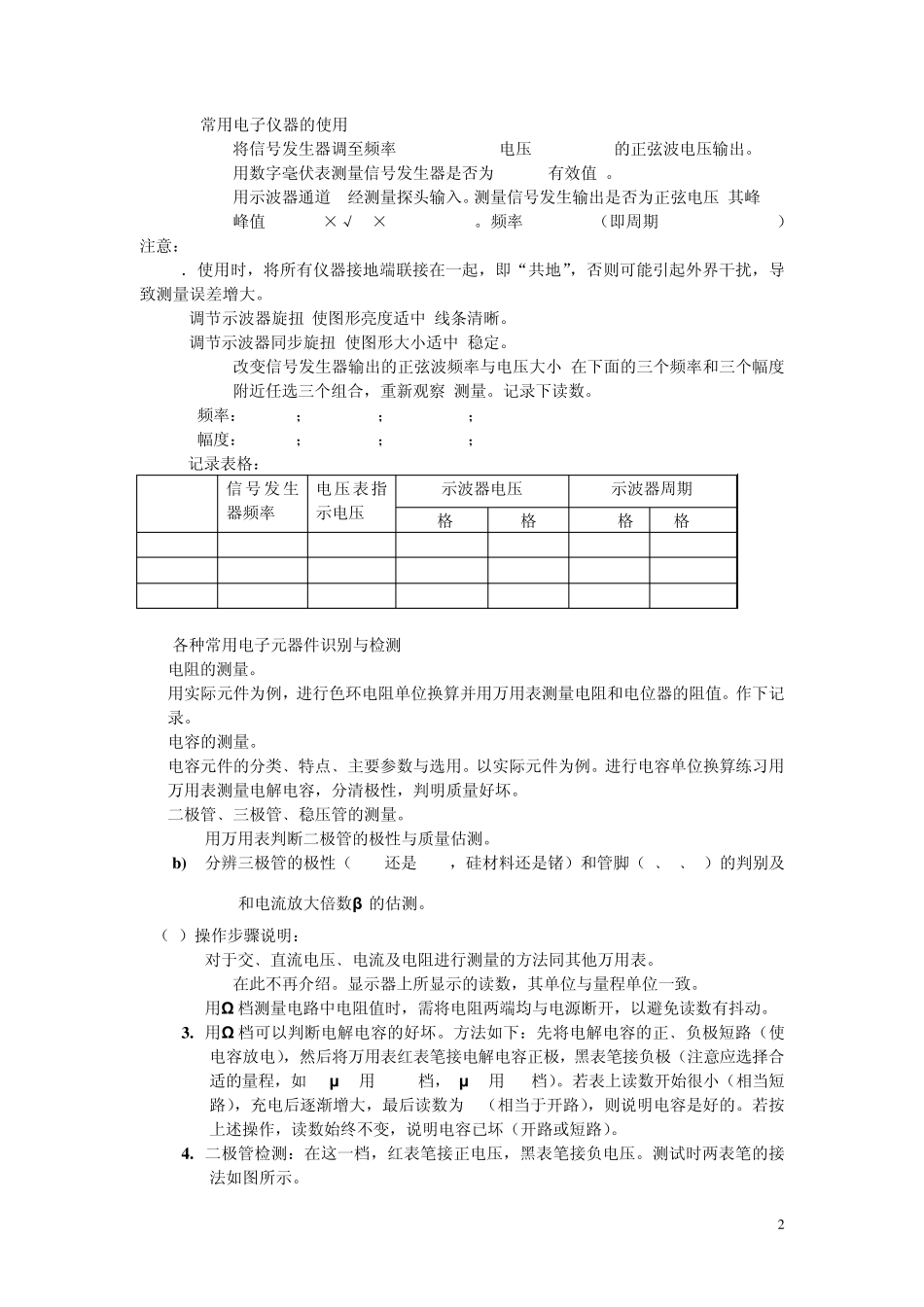

1 实验一 常用电子仪器的使用及电子元器件的识别与检测 一﹑实验目的 1、 熟悉模拟电子技术实验中常用电子仪器的功能，面板标识，及各旋扭，换档开关的用途。 2、 初 步 掌 握 用示 波 器观 察 正 弦 波 信 号 波 形 和 测量 波 形 参 数 的方 法 ， 学 会操 作 要 领 及注 意 事 项 ， 正 确 使用仪器。 3、初步认识本学期实验用的全部器件,学习常用电子元器件的识别及用万用表检测和判断它们的好坏与管脚，并测量其值。 4、了解元器件数值的标注方法（直标法﹑文字符号法﹑色标法），电路中元件数值的标注方法及元件的标注﹑符号﹑单位和换算。 二、实验仪器 1、 双踪示波器 2、 多功能信号发生器 3、 数字交流毫伏表 4、 数字万用表 三、预习要求 1、认真阅读本实验指导书的附录一及附录二。 2、 认 识本 实验的仪器， 了 解 其 功 能 。 面 板 标 识及换 档 开 关 与显 示 。 四、实验内容及步骤 实验电子仪器框 图 输入信号 输出信号 输出信号 交流 电压 直流电压 号 图 1-1 (1) 实验内容 多功能信号 发生器 稳 压 源 被测实验电路 示波器 电压表或万用表 交流毫伏表 2 1. 常用电子仪器的使用: 1) 将信号发生器调至频率f = 1000Hz 电压V = 100mv的正弦波电压输出。 2) 用数字毫伏表测量信号发生器是否为100mv(有效值)。 3) 用示波器通道1经测量探头输入。测量信号发生输出是否为正弦电压,其峰___峰值Vpp = 2×√2 ×100 = 282mv。频率f=1000Hz（即周期 T = 1/f = 100ms） 注意： a．使用时，将所有仪器接地端联接在一起，即“共地”，否则可能引起外界干扰，导致测量误差增大。 b.调节示波器旋扭,使图形亮度适中,线条清晰。 c.调节示波器同步旋扭,使图形大小适中,稳定。 4) 改变信号发生器输出的正弦波频率与电压大小,在下面的三个频率和三个幅度附近任选三个组合，重新观察,测量。记录下读数。 频率：500Hz ； 2KHz ； 100KHz ； 幅度：100mV ； 1.8V ； 10V ； 记录表格： 信号发生器频率 电压表指示电压 示波器电压 示波器周期 V/格 格 mS/格 格 1 2 3 2.各种常用电子元器件识别与检测: 1) 电阻的测量。 用实际元件为例，进行色环电阻单位换算并用万用表测量电阻和电位器的阻值。作下记录。 2) 电容的测量。 电容元件的分类﹑特点﹑主要参数与选用。以实际元件为例。...
