模拟电子技术(第2版)3A卷

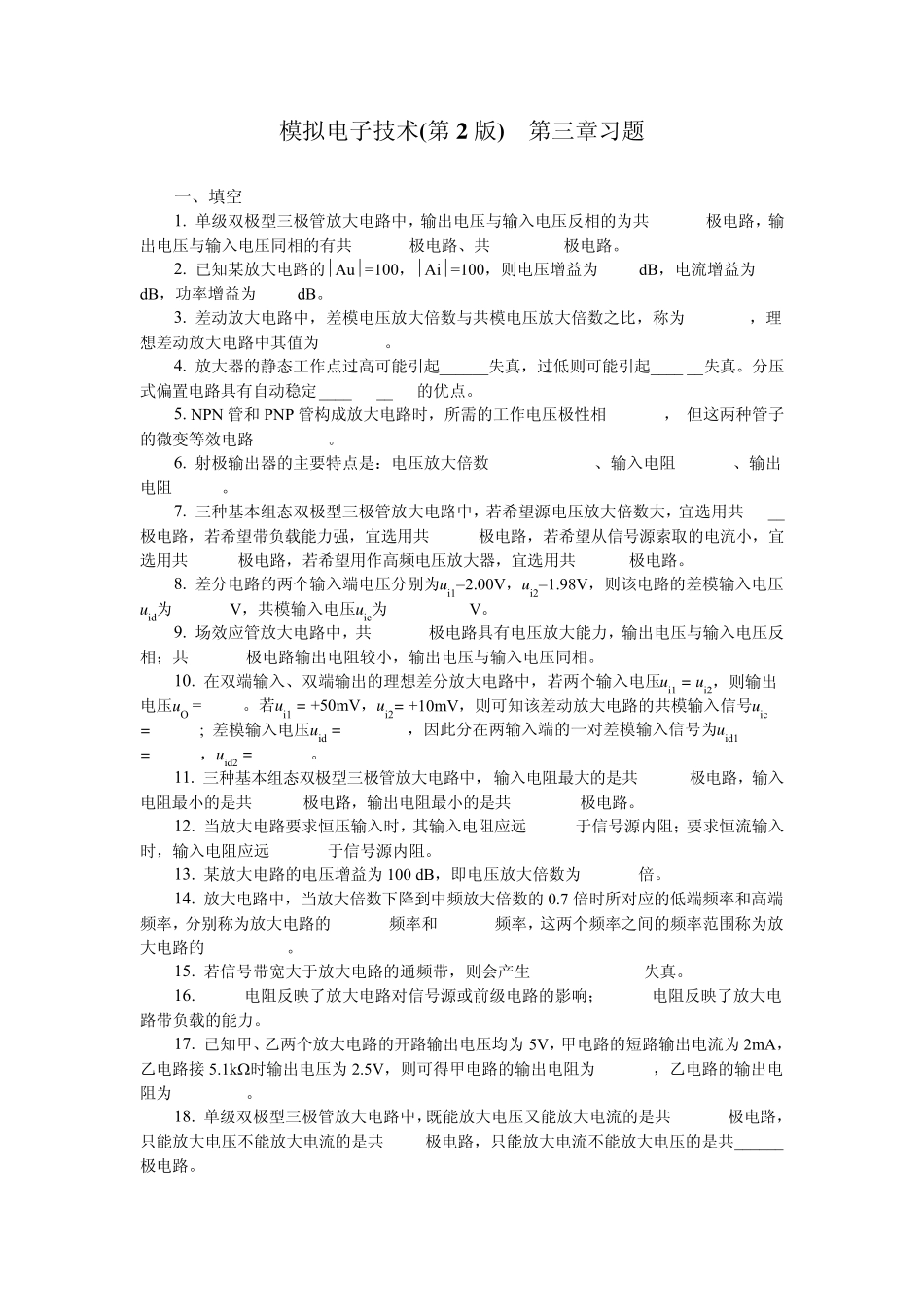

模拟电子技术(第2 版) 第三章习题 一、填空 1. 单级双极型三极管放大电路中，输出电压与输入电压反相的为共 极电路，输出电压与输入电压同相的有共 极电路、共 极电路。 2. 已知某放大电路的⏐Au⏐=100，⏐Ai⏐=100，则电压增益为 dB，电流增益为 dB，功率增益为 dB。 3. 差动放大电路中，差模电压放大倍数与共模电压放大倍数之比，称为 ，理想差动放大电路中其值为 。 4. 放大器的静态工作点过高可能引起______失真，过低则可能引起____ __失真。分压式偏置电路具有自动稳定____ __的优点。 5. NPN 管和 PNP 管构成放大电路时，所需的工作电压极性相 ， 但这两种管子的微变等效电路 。 6. 射极输出器的主要特点是：电压放大倍数 、输入电阻 、输出电阻 。 7. 三种基本组态双极型三极管放大电路中，若希望源电压放大倍数大，宜选用共 __ 极电路，若希望带负载能力强，宜选用共 极电路，若希望从信号源索取的电流小，宜选用共 极电路，若希望用作高频电压放大器，宜选用共 极电路。 8. 差分电路的两个输入端电压分别为ui1=2.00V，ui2=1.98V，则该电路的差模输入电压uid为 V，共模输入电压uic为 V。 9. 场效应管放大电路中，共 极电路具有电压放大能力，输出电压与输入电压反相；共 极电路输出电阻较小，输出电压与输入电压同相。 10. 在双端输入、双端输出的理想差分放大电路中，若两个输入电压ui1 = ui2，则输出电压uO = 。若ui1 = +50mV，ui2= +10mV，则可知该差动放大电路的共模输入信号uic = ; 差模输入电压uid = ，因此分在两输入端的一对差模输入信号为uid1 = ，uid2 = 。 11. 三种基本组态双极型三极管放大电路中，输入电阻最大的是共 极电路，输入电阻最小的是共 极电路，输出电阻最小的是共 极电路。 12. 当放大电路要求恒压输入时，其输入电阻应远 于信号源内阻；要求恒流输入时，输入电阻应远 于信号源内阻。 13. 某放大电路的电压增益为 100 dB，即电压放大倍数为 倍。 14. 放大电路中，当放大倍数下降到中频放大倍数的 0.7 倍时所对应的低端频率和高端频率，分别称为放大电路的 频率和 频率，这两个频率之间的频率范围称为放大电路的 。 15. 若信号带宽大于放大电路的通频带，则会产生 失真。 16. 电阻反映了放大电路对信号源或前级电路的影响； 电阻反映了放大电路带负载的能力。 17. 已知甲、乙两个放大电路的开路输出电压均为 5...
