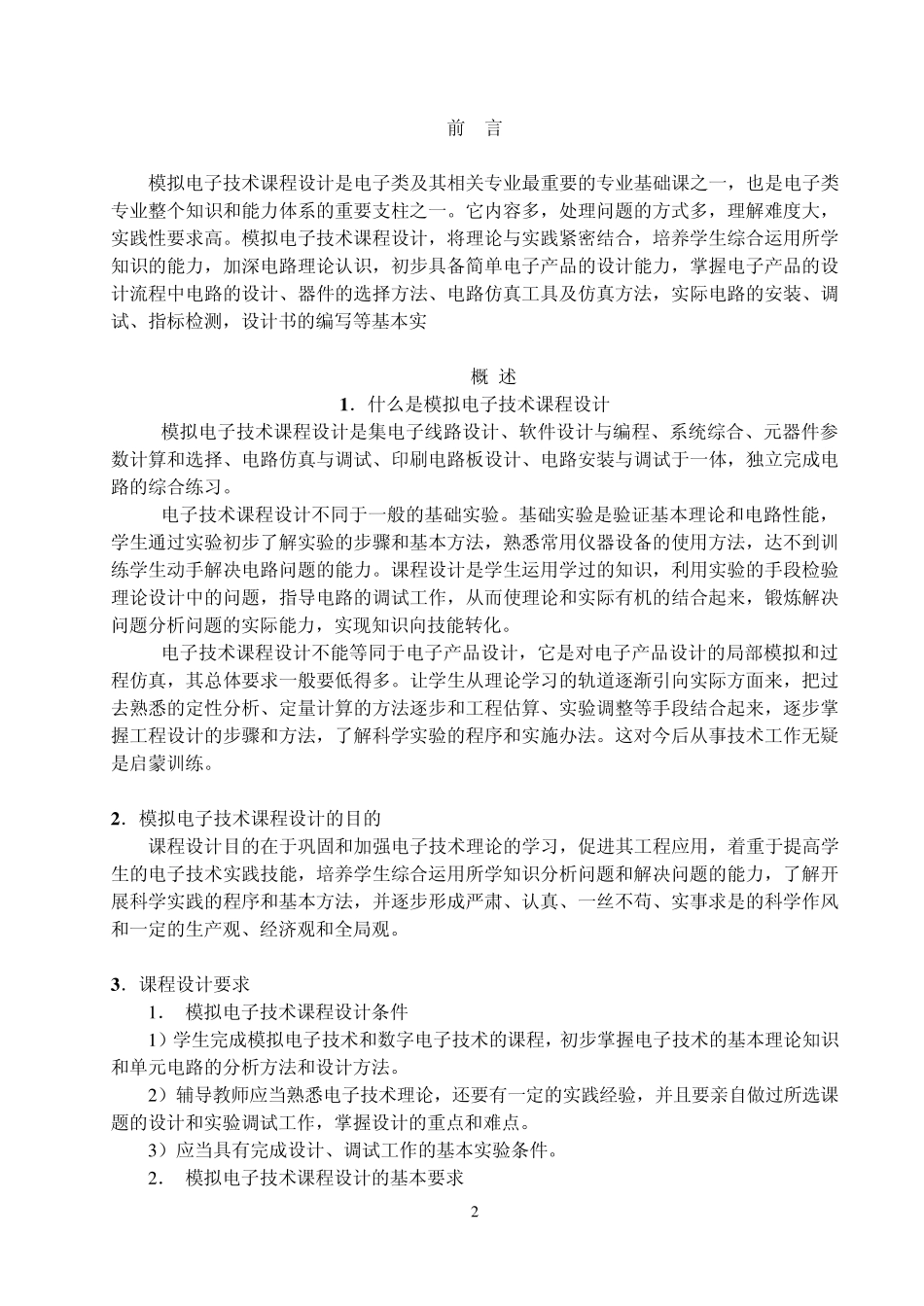

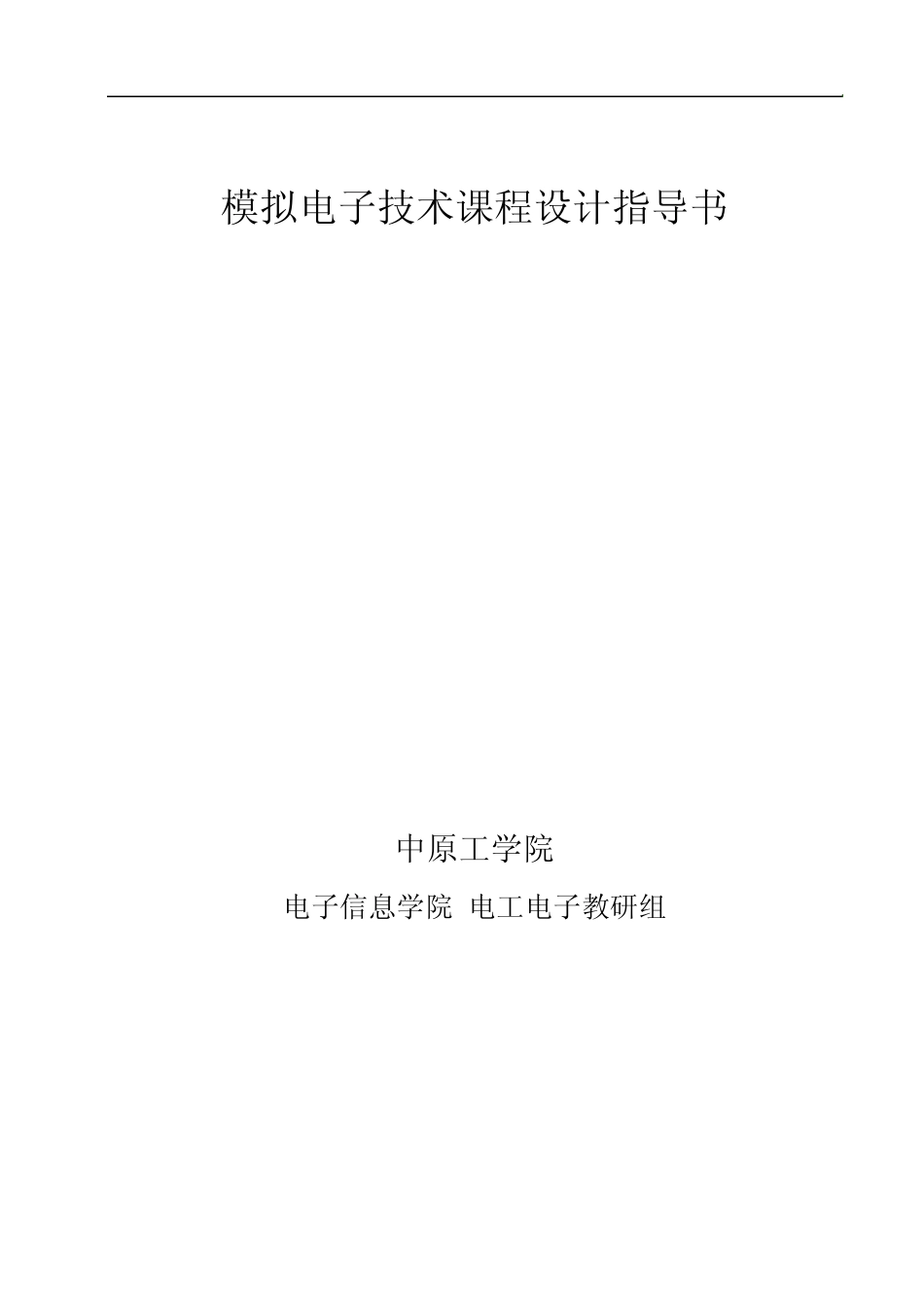

模拟电子技术课程设计指导书 中原工学院 电子信息学院 电工电子教研组 2 前 言 模拟电子技术课程设计是电子类及其相关专业最重要的专业基础课之一，也是电子类专业整个知识和能力体系的重要支柱之一。它内容多，处理问题的方式多，理解难度大，实践性要求高。模拟电子技术课程设计，将理论与实践紧密结合，培养学生综合运用所学知识的能力，加深电路理论认识，初步具备简单电子产品的设计能力，掌握电子产品的设计流程中电路的设计、器件的选择方法、电路仿真工具及仿真方法，实际电路的安装、调试、指标检测，设计书的编写等基本实 概 述 1 ．什么是模拟电子技术课程设计 模拟电子技术课程设计是集电子线路设计、软件设计与编程、系统综合、元器件参数计算和选择、电路仿真与调试、印刷电路板设计、电路安装与调试于一体，独立完成电路的综合练习。 电子技术课程设计不同于一般的基础实验。基础实验是验证基本理论和电路性能，学生通过实验初步了解实验的步骤和基本方法，熟悉常用仪器设备的使用方法，达不到训练学生动手解决电路问题的能力。课程设计是学生运用学过的知识，利用实验的手段检验理论设计中的问题，指导电路的调试工作，从而使理论和实际有机的结合起来，锻炼解决问题分析问题的实际能力，实现知识向技能转化。 电子技术课程设计不能等同于电子产品设计，它是对电子产品设计的局部模拟和过程仿真，其总体要求一般要低得多。让学生从理论学习的轨道逐渐引向实际方面来，把过去熟悉的定性分析、定量计算的方法逐步和工程估算、实验调整等手段结合起来，逐步掌握工程设计的步骤和方法，了解科学实验的程序和实施办法。这对今后从事技术工作无疑是启蒙训练。 2 ．模拟电子技术课程设计的目的 课程设计目的在于巩固和加强电子技术理论的学习，促进其工程应用，着重于提高学生的电子技术实践技能，培养学生综合运用所学知识分析问题和解决问题的能力，了解开展科学实践的程序和基本方法，并逐步形成严肃、认真、一丝不苟、实事求是的科学作风和一定的生产观、经济观和全局观。 3 ．课程设计要求 1 ． 模拟电子技术课程设计条件 1 ）学生完成模拟电子技术和数字电子技术的课程，初步掌握电子技术的基本理论知识和单元电路的分析方法和设计方法。 2 ）辅导教师应当熟悉电子技术理论，还要有一定的实践经验，并且要亲自做过所选课题的设计和实验调试工作，掌握设计的重点和难点。 3 ）应当具有完成设计、调试工...
