模拟电子技术课程设计报告

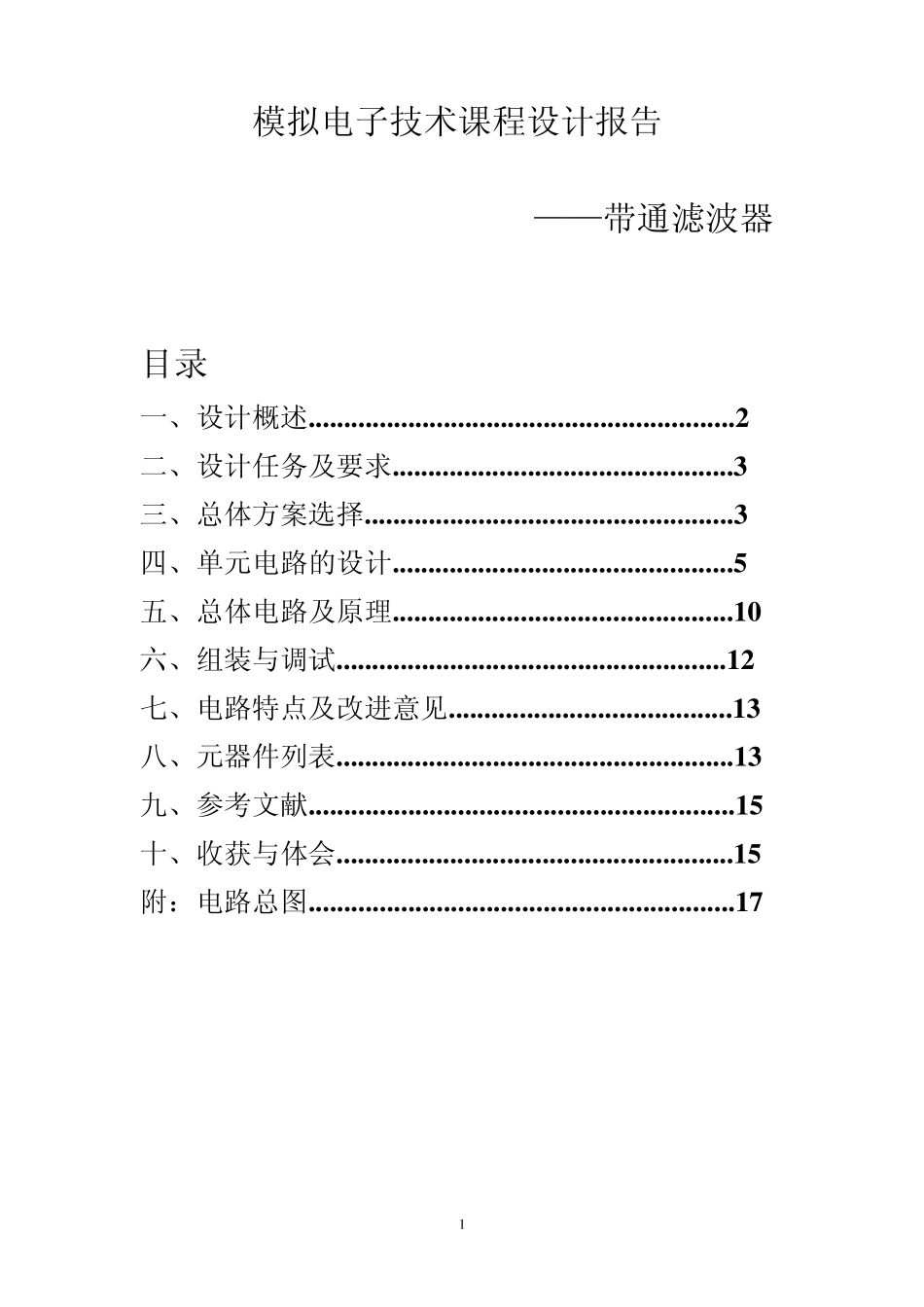

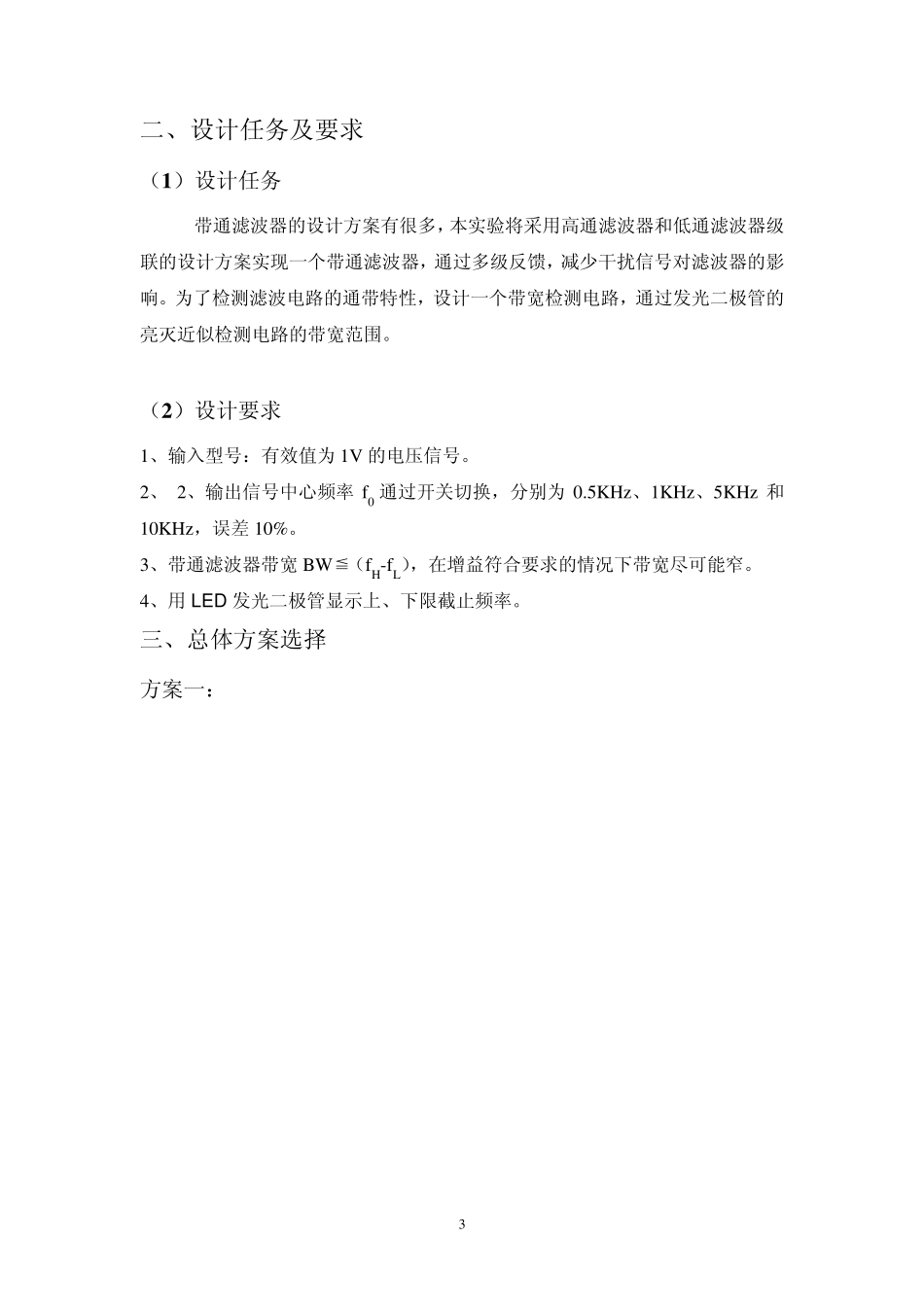

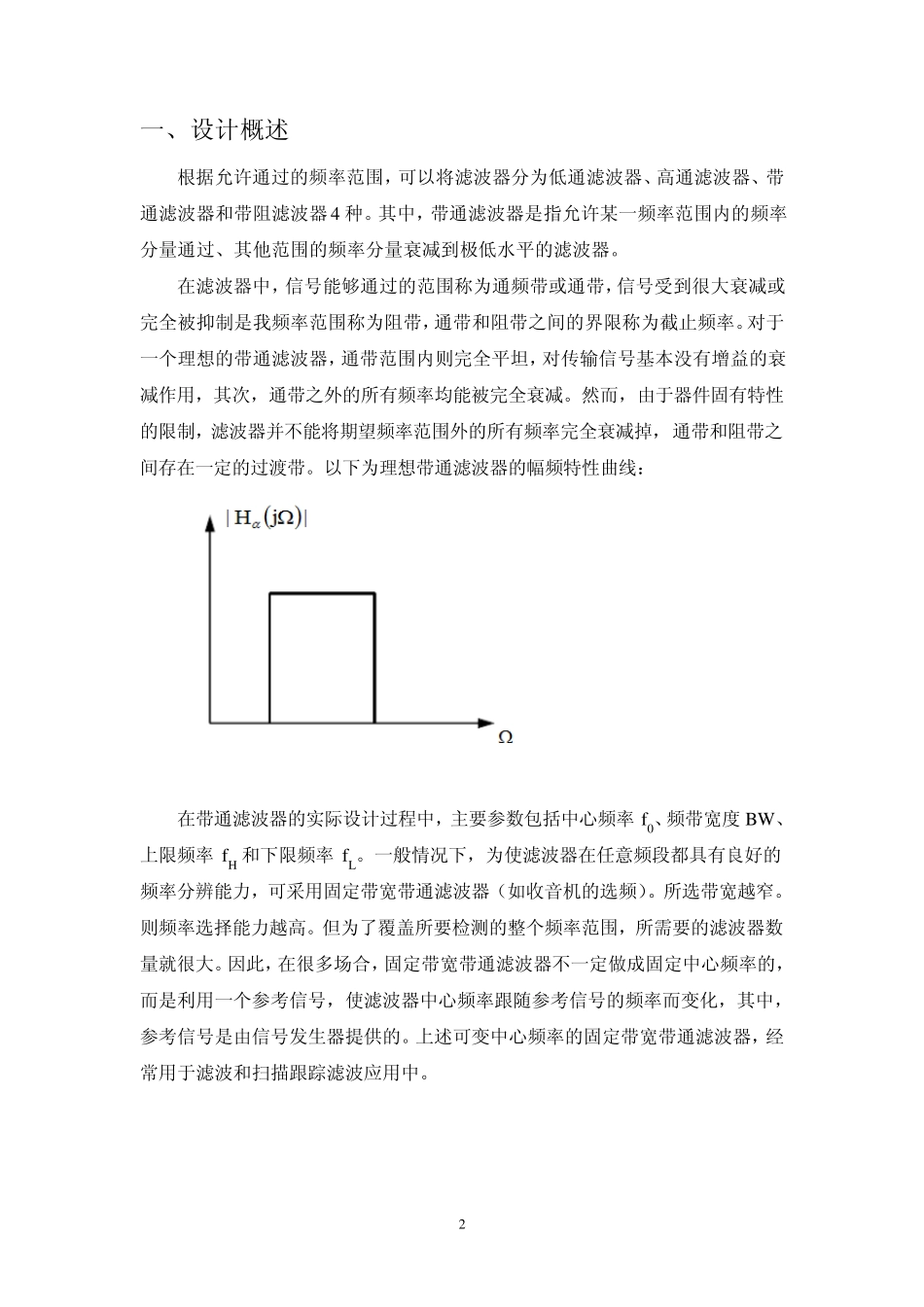

1 模拟电子技术课程设计报告 ——带通滤波器 目录 一、设计概述............................................................2 二、设计任务及要求................................................3 三、总体方案选择....................................................3 四、单元电路的设计................................................5 五、总体电路及原理................................................1 0 六、组装与调试.......................................................1 2 七、电路特点及改进意见........................................1 3 八、元器件列表........................................................1 3 九、参考文献............................................................1 5 十、收获与体会........................................................1 5 附：电路总图............................................................1 7 2 一、设计概述 根据允许通过的频率范围，可以将滤波器分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器 4 种。其中，带通滤波器是指允许某一频率范围内的频率分量通过、其他范围的频率分量衰减到极低水平的滤波器。 在滤波器中，信号能够通过的范围称为通频带或通带，信号受到很大衰减或完全被抑制是我频率范围称为阻带，通带和阻带之间的界限称为截止频率。对于一个理想的带通滤波器，通带范围内则完全平坦，对传输信号基本没有增益的衰减作用，其次，通带之外的所有频率均能被完全衰减。然而，由于器件固有特性的限制，滤波器并不能将期望频率范围外的所有频率完全衰减掉，通带和阻带之间存在一定的过渡带。以下为理想带通滤波器的幅频特性曲线： 在带通滤波器的实际设计过程中，主要参数包括中心频率 f0、频带宽度 BW、上限频率 fH 和下限频率 fL。一般情况下，为使滤波器在任意频段都具有良好的频率分辨能力，可采用固定带宽带通滤波器（如收音机的选频）。所选带宽越窄。则频率选择能力越高。但为了覆盖所要检测的整个频率范围，所需要的滤波器数量就很大。因此，在很多场合，固定带宽带通滤波器不一定做成固定中心频率的，而是利用一个参考信号，使滤波器中心频率跟随参考信号的频率而变化，其中，参考信号是由信号发生器提供的。上述可变中心频率的固定带宽带通滤波器，经常用于滤波和扫描跟踪滤波应...
