模电实验电压比较器

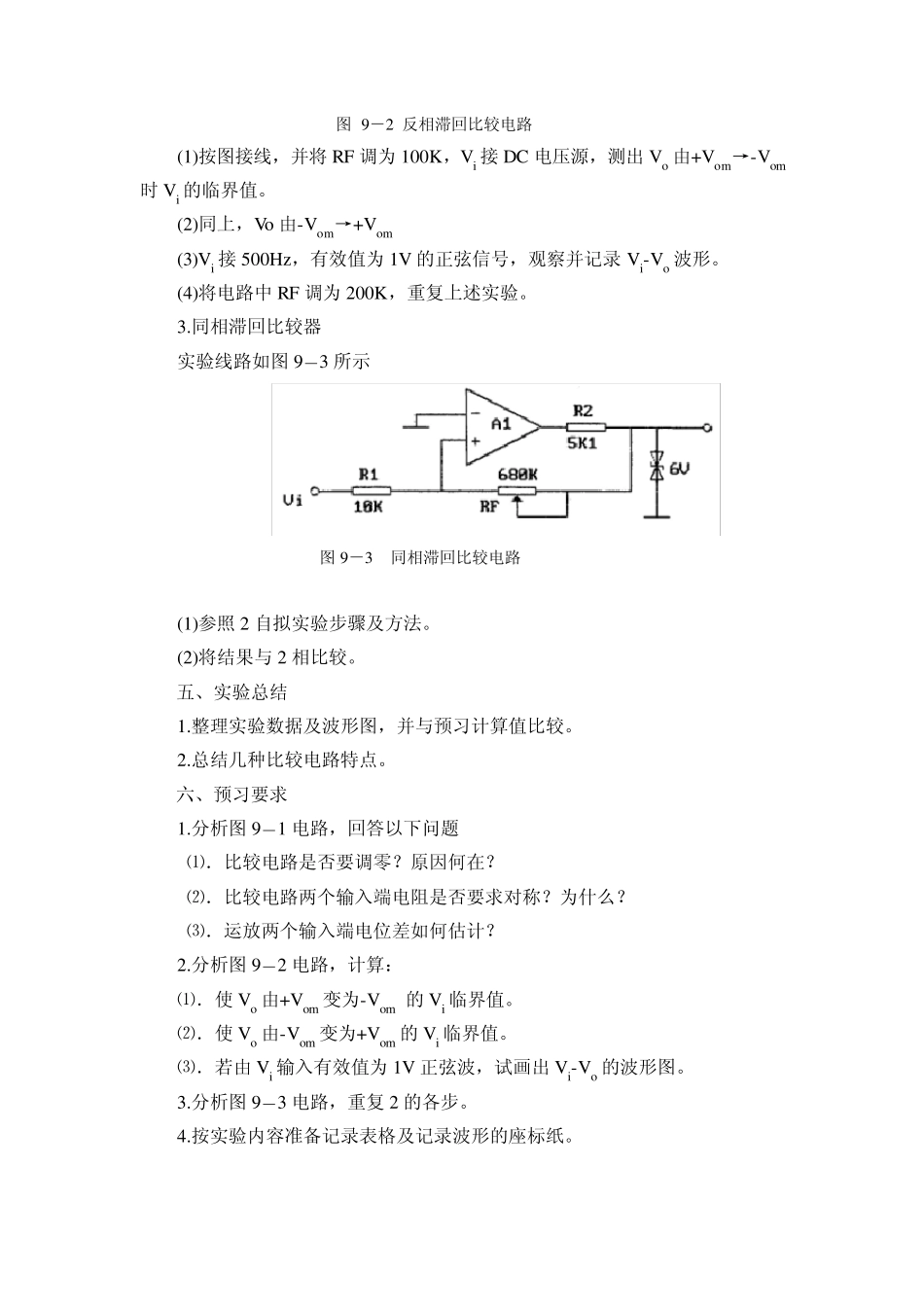

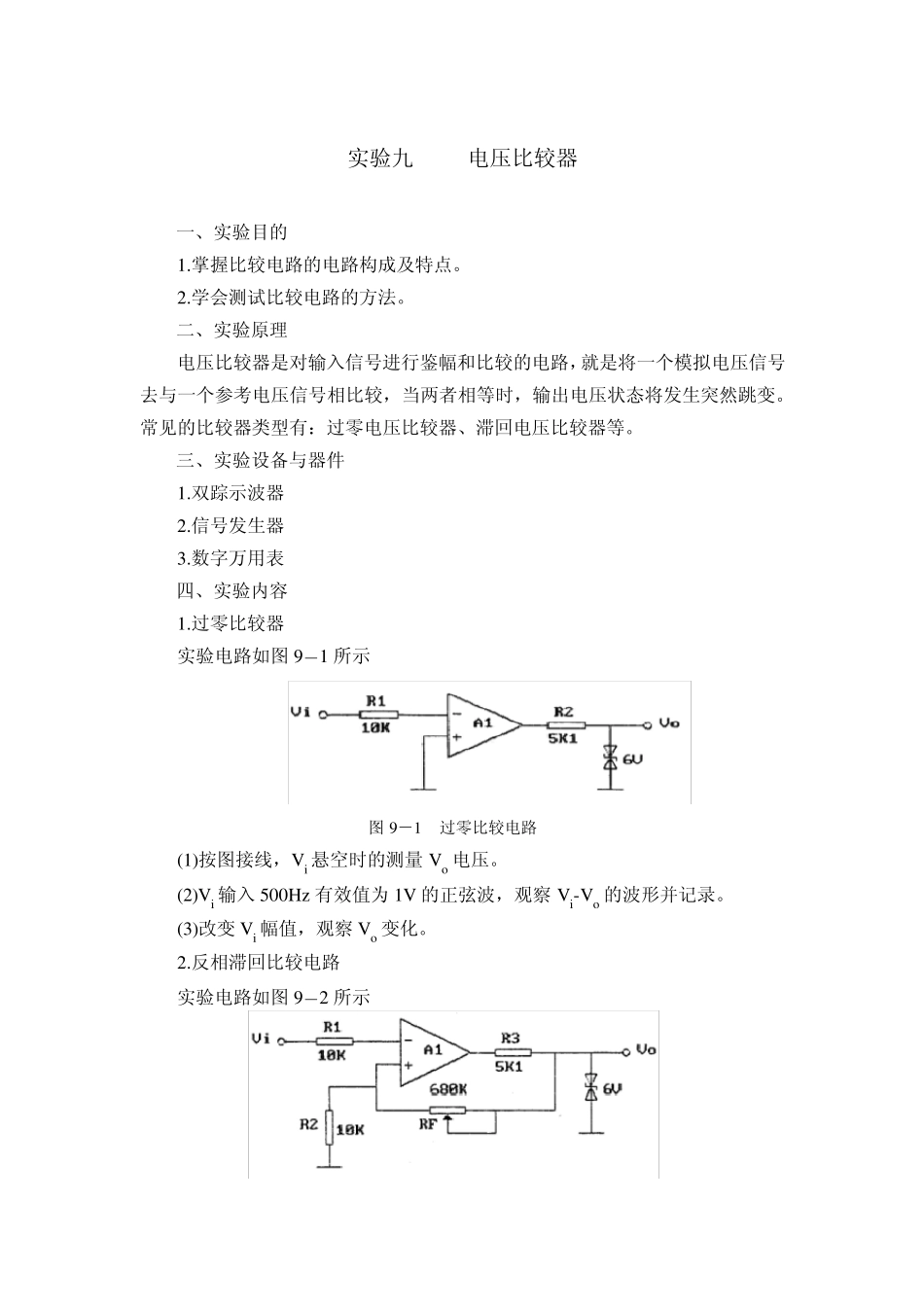

实验九 电压比较器 一、实验目的 1.掌握比较电路的电路构成及特点。 2.学会测试比较电路的方法。 二、实验原理 电压比较器是对输入信号进行鉴幅和比较的电路，就是将一个模拟电压信号去与一个参考电压信号相比较，当两者相等时，输出电压状态将发生突然跳变。常见的比较器类型有：过零电压比较器、滞回电压比较器等。 三、实验设备与器件 1.双踪示波器 2.信号发生器 3.数字万用表 四、实验内容 1.过零比较器 实验电路如图 9－1 所示 图 9－1 过零比较电路 (1)按图接线，Vi 悬空时的测量 Vo 电压。 (2)Vi 输入 500Hz 有效值为 1V 的正弦波，观察 Vi-Vo 的波形并记录。 (3)改变 Vi 幅值，观察 Vo 变化。 2.反相滞回比较电路 实验电路如图 9－2 所示 图 9－2 反相滞回比较电路 (1)按图接线，并将RF 调为100K，Vi 接DC 电压源，测出Vo 由+Vom→-Vom时 Vi 的临界值。 (2)同上，Vo 由-Vom→+Vom (3)Vi 接500Hz，有效值为1V 的正弦信号，观察并记录 Vi-Vo 波形。 (4)将电路中 RF 调为200K，重复上述实验。 3.同相滞回比较器 实验线路如图9－3 所示 图9－3 同相滞回比较电路 (1)参照 2 自拟实验步骤及方法。 (2)将结果与 2 相比较。 五、实验总结 1.整理实验数据及波形图，并与预习计算值比较。 2.总结几种比较电路特点。 六、预习要求 1.分析图9－1 电路，回答以下问题 ⑴．比较电路是否要调零？原因何在？ ⑵．比较电路两个输入端电阻是否要求对称？为什么？ ⑶．运放两个输入端电位差如何估计？ 2.分析图9－2 电路，计算： ⑴．使 Vo 由+Vom 变为-Vom 的 Vi 临界值。 ⑵．使 Vo 由-Vom 变为+Vom 的 Vi 临界值。 ⑶．若由Vi 输入有效值为1V 正弦波，试画出Vi-Vo 的波形图。 3.分析图9－3 电路，重复 2 的各步。 4.按实验内容准备记录表格及记录波形的座标纸。 实验十 波形发生器 一、实验目的 1、 学习用集成运放构成正弦波、方波和三角波发生器。 2、 学习波形发生器的调整和主要性能指标的测试方法。 二、实验原理 由集成运放构成的正弦波、方波和三角波发生器有多种形式，本实验选用最常用的，线路比较简单的几种电路加以分析。 1、 RC 桥式正弦波振荡器（文氏电桥振荡器） 图 10－1 为 RC 桥式正弦波振荡器。其中 RC 串、并联电路构成正反馈支路，同时兼作选频网络，R1、R2、RW 及二极管等元件构成负反馈和稳幅环节。...
