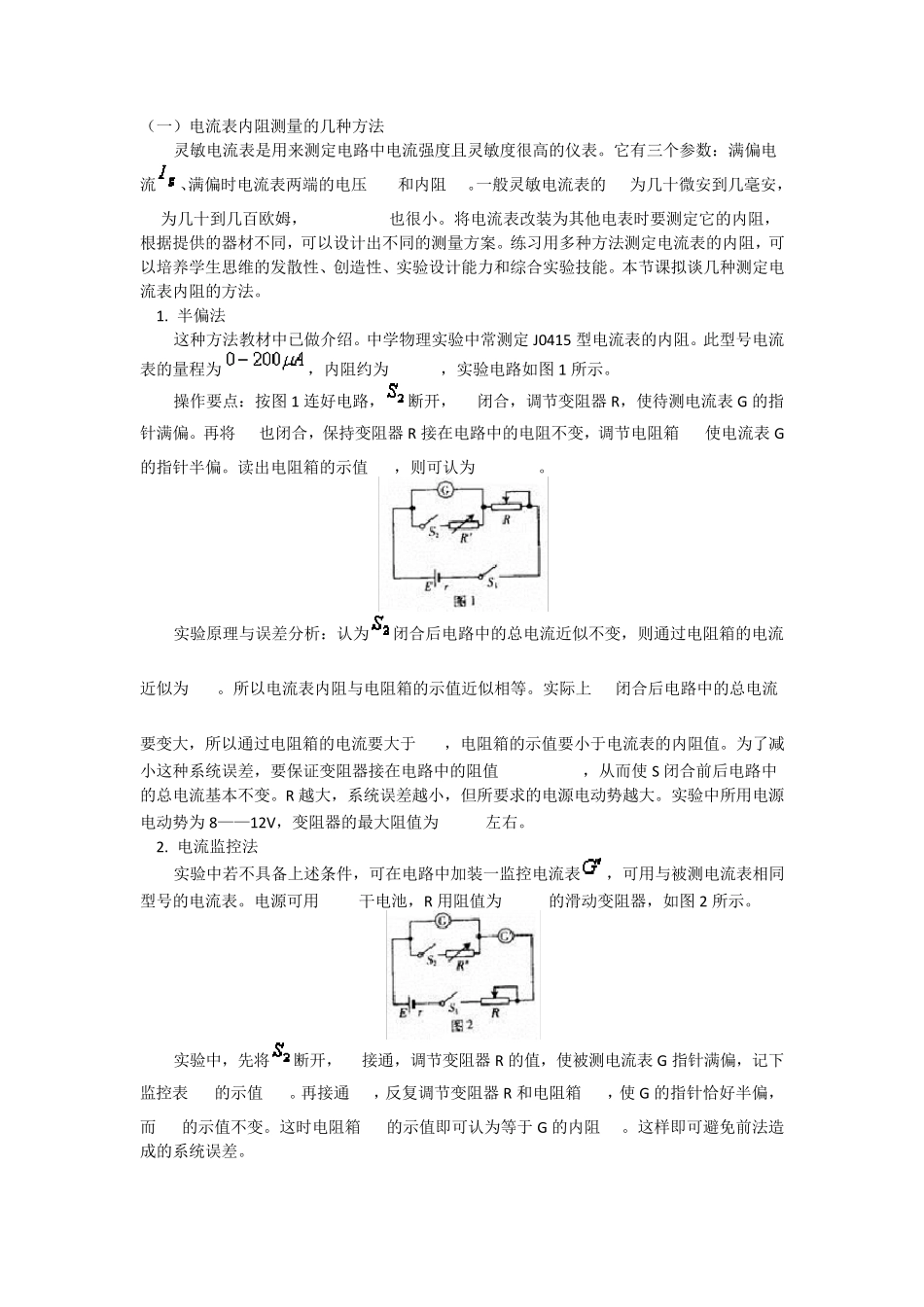

（一）电流表内阻测量的几种方法 灵敏电流表是用来测定电路中电流强度且灵敏度很高的仪表。它有三个参数：满偏电流、满偏时电流表两端的电压和内阻。一般灵敏电流表的为几十微安到几毫安，为几十到几百欧姆，也很小。将电流表改装为其他电表时要测定它的内阻，根据提供的器材不同，可以设计出不同的测量方案。练习用多种方法测定电流表的内阻，可以培养学生思维的发散性、创造性、实验设计能力和综合实验技能。本节课拟谈几种测定电流表内阻的方法。 1. 半偏法 这种方法教材中已做介绍。中学物理实验中常测定 J0415 型电流表的内阻。此型号电流表的量程为，内阻约为，实验电路如图 1 所示。 操作要点：按图 1 连好电路，断开，闭合，调节变阻器 R，使待测电流表 G 的指针满偏。再将也闭合，保持变阻器 R 接在电路中的电阻不变，调节电阻箱使电流表 G的指针半偏。读出电阻箱的示值，则可认为。 实验原理与误差分析：认为闭合后电路中的总电流近似不变，则通过电阻箱的电流近似为。所以电流表内阻与电阻箱的示值近似相等。实际上闭合后电路中的总电流要变大，所以通过电阻箱的电流要大于，电阻箱的示值要小于电流表的内阻值。为了减小这种系统误差，要保证变阻器接在电路中的阻值，从而使S 闭合前后电路中的总电流基本不变。R 越大，系统误差越小，但所要求的电源电动势越大。实验中所用电源电动势为 8——12V，变阻器的最大阻值为左右。 2. 电流监控法 实验中若不具备上述条件，可在电路中加装一监控电流表，可用与被测电流表相同型号的电流表。电源可用干电池，R 用阻值为的滑动变阻器，如图 2 所示。 实验中，先将断开，接通，调节变阻器 R 的值，使被测电流表 G 指针满偏，记下监控表的示值。再接通，反复调节变阻器 R 和电阻箱，使G 的指针恰好半偏，而的示值不变。这时电阻箱的示值即可认为等于G 的内阻。这样即可避免前法造成的系统误差。 用图2 所示电路测量电流表G 的内阻，也可不用半偏法。将开关、均接通，读出被测电流表G 的示值、监控表的示值、电阻箱的示值，则可根据 计算出电流表G 的内阻。 3. 代替法 按图3 所示连接电路，G 为待测电流表，为监测表，为单刀单掷开关，为单刀双掷开关。 先将拨至与触点 1 接通，闭合，调节变阻器 R，使监测表指针指某一电流值（指针偏转角度大些为好），记下这一示值。再将单刀双掷开关拨至与触点 2 接通，保持变阻器 R 的滑片位置不变，调...
