正序、负序、零序

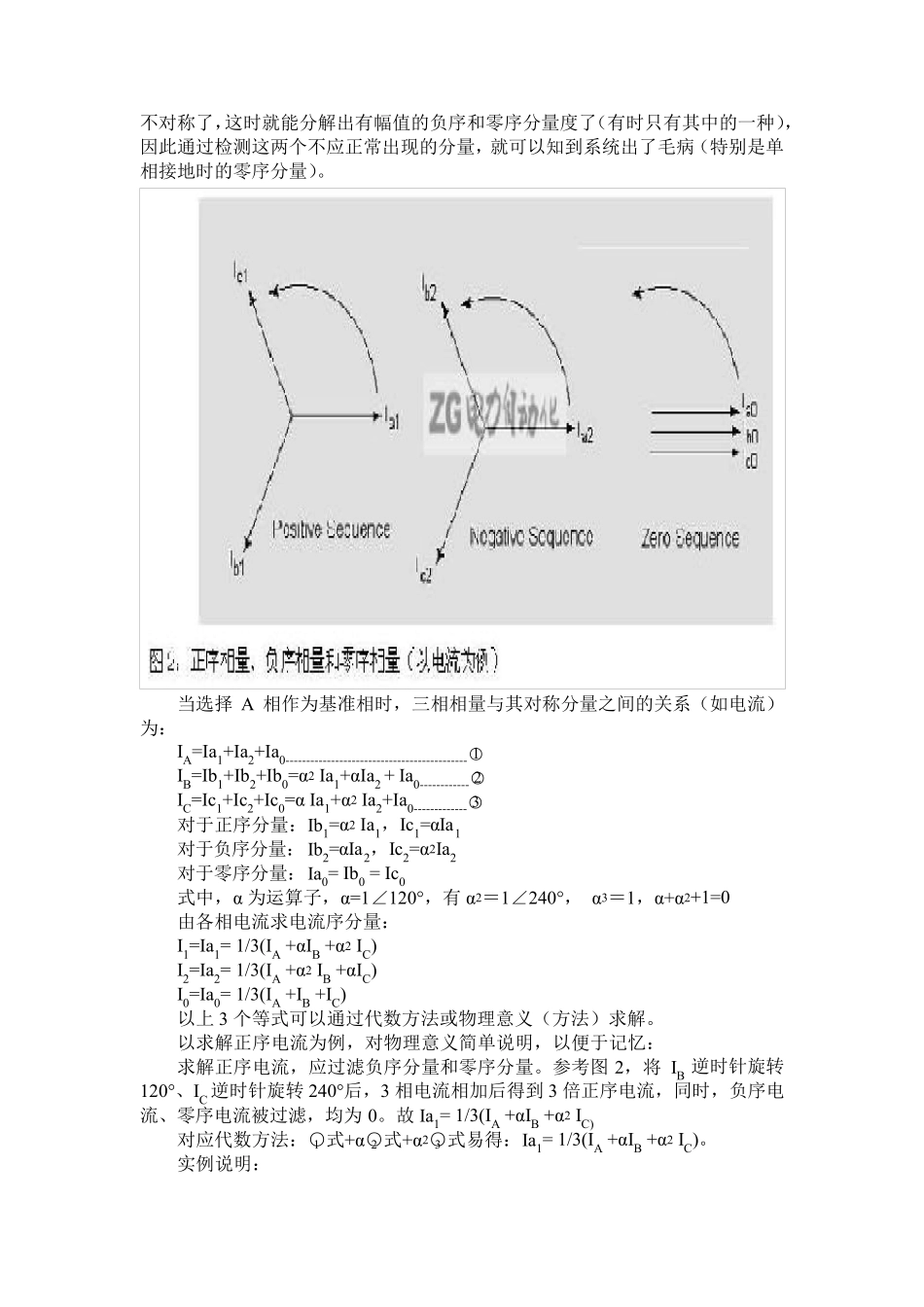

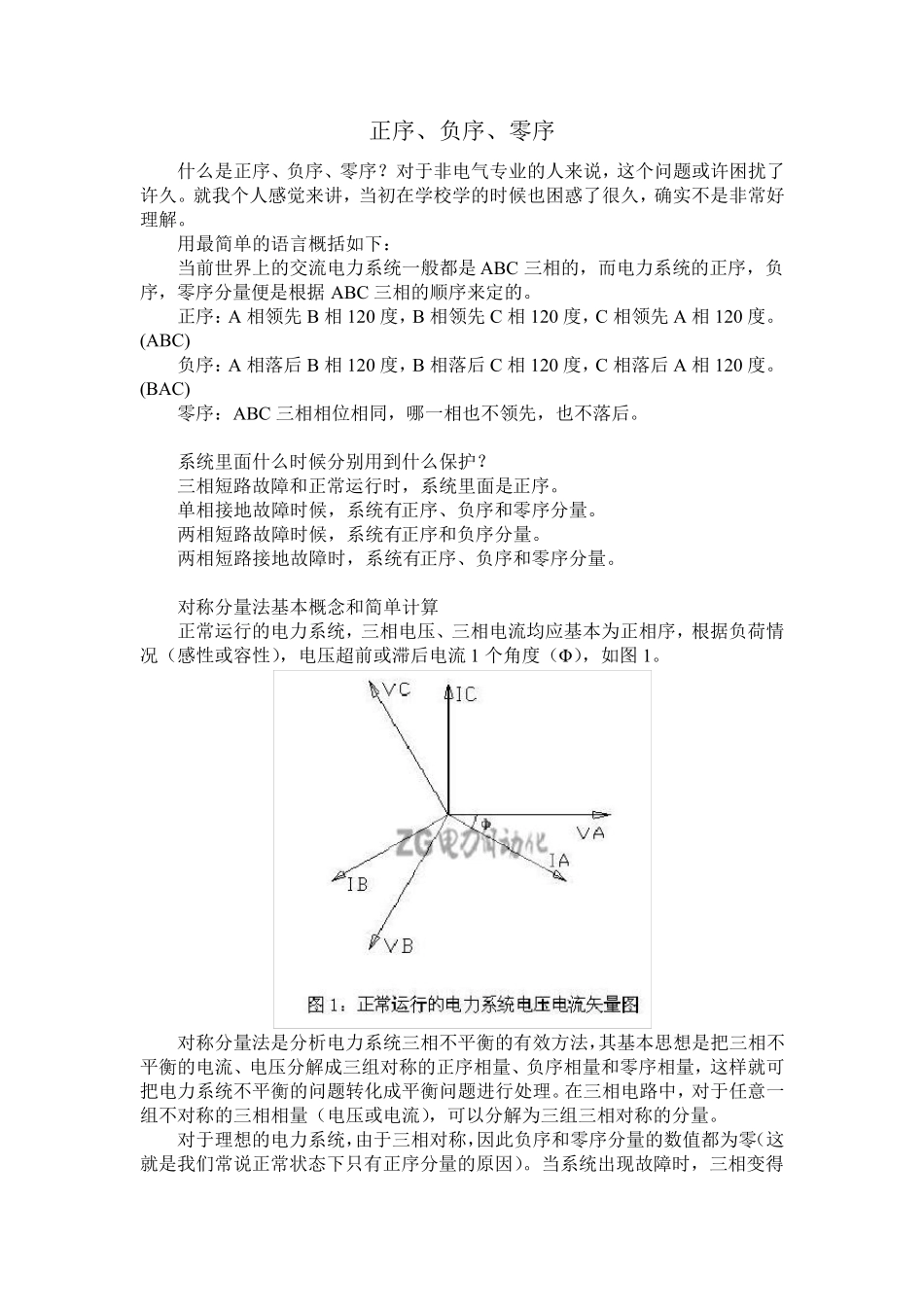

正序、负序、零序 什么是正序、负序、零序？对于非电气专业的人来说，这个问题或许困扰了许久。就我个人感觉来讲，当初在学校学的时候也困惑了很久，确实不是非常好理解。 用最简单的语言概括如下： 当前世界上的交流电力系统一般都是 ABC 三相的，而电力系统的正序，负序，零序分量便是根据 ABC 三相的顺序来定的。 正序：A 相领先 B 相 120 度，B 相领先 C 相 120 度，C 相领先 A 相 120 度。 (ABC) 负序：A 相落后 B 相 120 度，B 相落后 C 相 120 度，C 相落后 A 相 120 度。 (BAC) 零序：ABC 三相相位相同，哪一相也不领先，也不落后。 系统里面什么时候分别用到什么保护？ 三相短路故障和正常运行时，系统里面是正序。 单相接地故障时候，系统有正序、负序和零序分量。 两相短路故障时候，系统有正序和负序分量。 两相短路接地故障时，系统有正序、负序和零序分量。 对称分量法基本概念和简单计算 正常运行的电力系统，三相电压、三相电流均应基本为正相序，根据负荷情况（感性或容性），电压超前或滞后电流 1 个角度（Φ），如图 1。 对称分量法是分析电力系统三相不平衡的有效方法，其基本思想是把三相不平衡的电流、电压分解成三组对称的正序相量、负序相量和零序相量，这样就可把电力系统不平衡的问题转化成平衡问题进行处理。在三相电路中，对于任意一组不对称的三相相量（电压或电流），可以分解为三组三相对称的分量。 对于理想的电力系统，由于三相对称，因此负序和零序分量的数值都为零（这就是我们常说正常状态下只有正序分量的原因）。当系统出现故障时，三相变得不对称了，这时就能分解出有幅值的负序和零序分量度了（有时只有其中的一种），因此通过检测这两个不应正常出现的分量，就可以知到系统出了毛病（特别是单相接地时的零序分量）。 当选择A 相作为基准相时，三相相量与其对称分量之间的关系（如电流）为： IA=Ia1+Ia2+Ia0--------------------------------------------○1 IB=Ib1+Ib2+Ib0=α2 Ia1+αIa2 + Ia0------------○2 IC=Ic1+Ic2+Ic0=α Ia1+α2 Ia2+Ia0-------------○3 对于正序分量：Ib1=α2 Ia1，Ic1=αIa1 对于负序分量：Ib2=αIa2，Ic2=α2Ia2 对于零序分量：Ia0= Ib0 = Ic0 式中，α 为运算子，α=1∠120°，有α2＝1∠240°， α3＝1，α+α2+1=0 由各相电流求电流序分量： I1=Ia1= 1/3(IA +αIB +α2 IC) I2=Ia2=...
