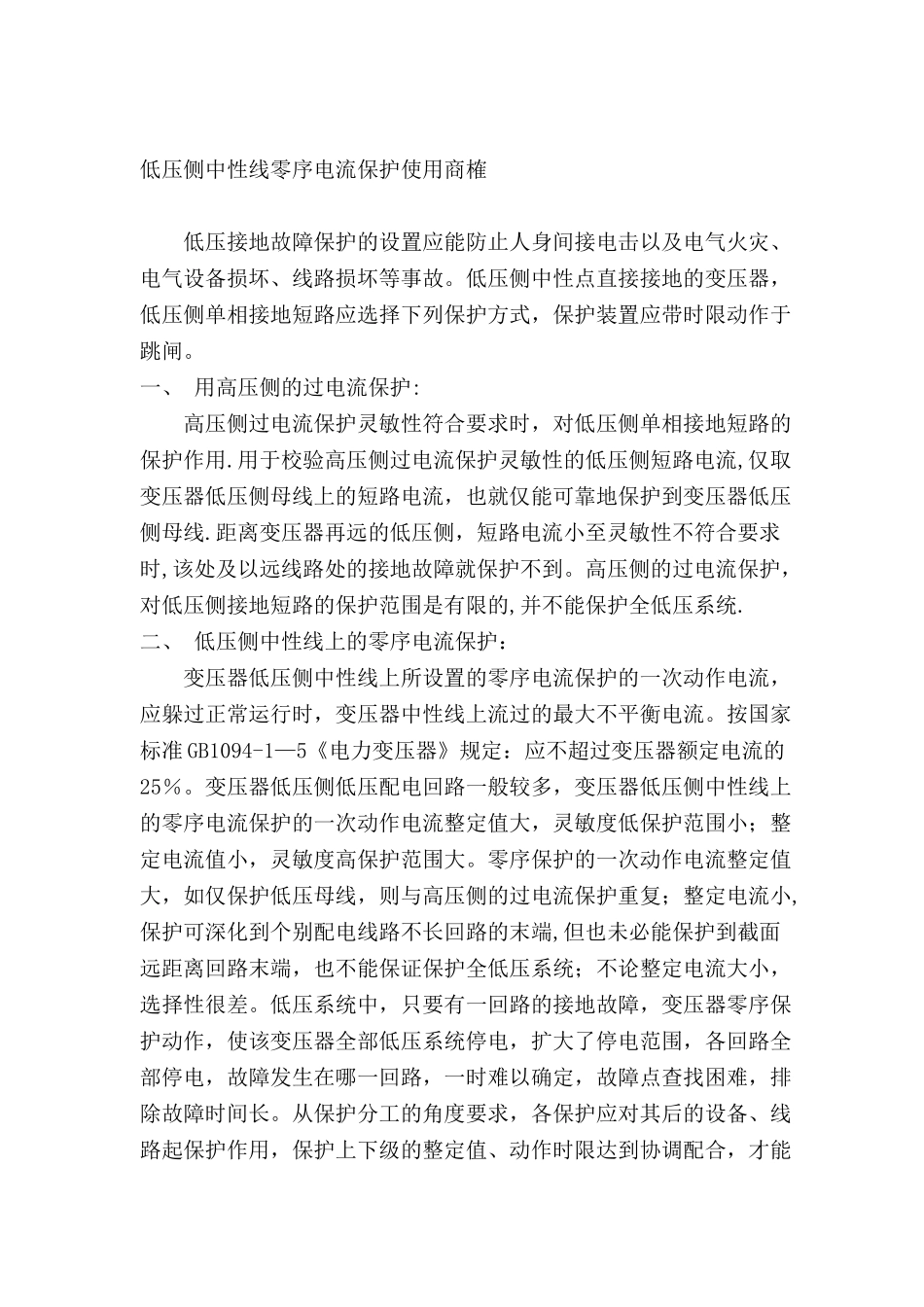

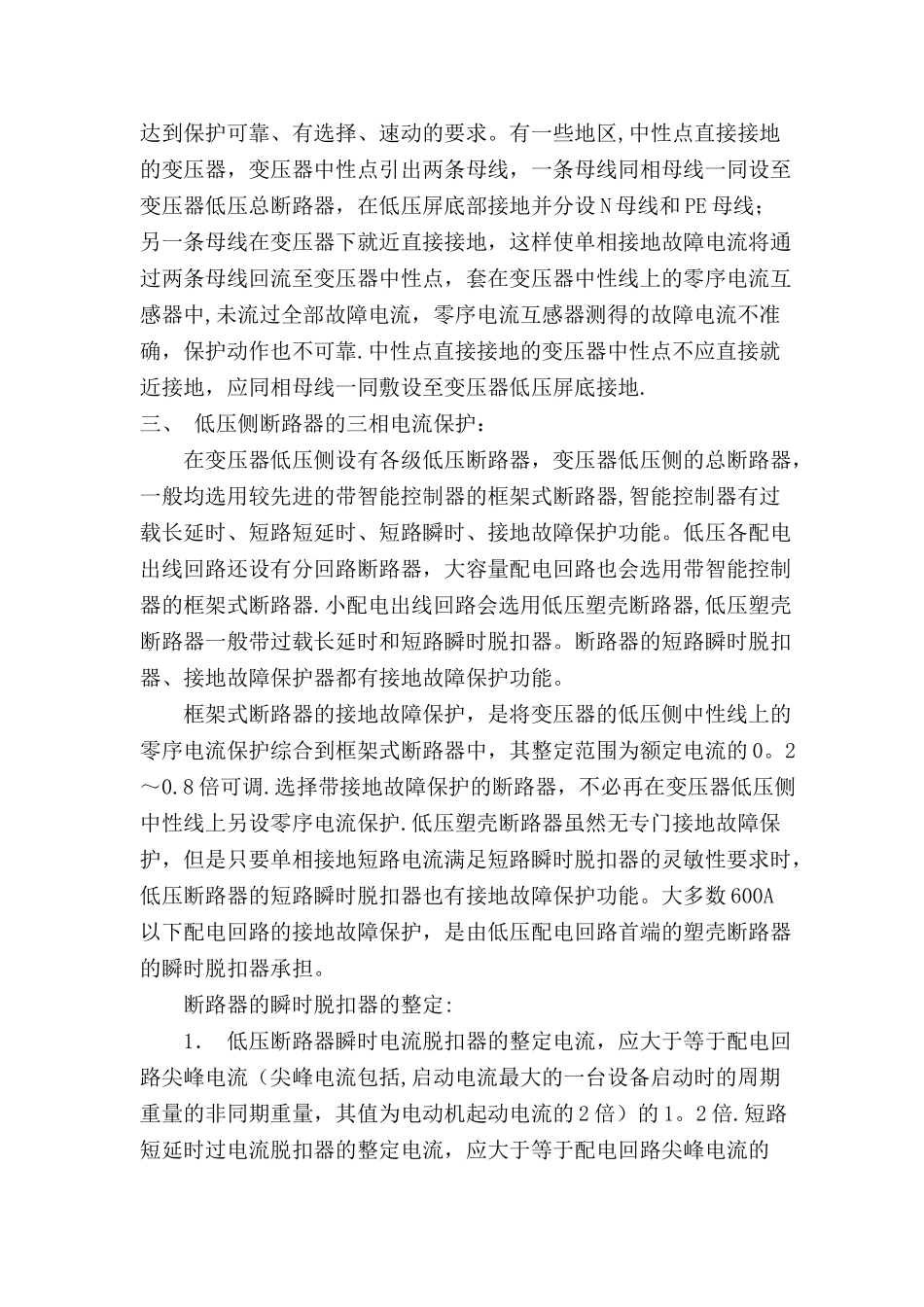

低压侧中性线零序电流保护使用商榷 低压接地故障保护的设置应能防止人身间接电击以及电气火灾、电气设备损坏、线路损坏等事故。低压侧中性点直接接地的变压器，低压侧单相接地短路应选择下列保护方式，保护装置应带时限动作于跳闸。 一、 用高压侧的过电流保护: 高压侧过电流保护灵敏性符合要求时，对低压侧单相接地短路的保护作用.用于校验高压侧过电流保护灵敏性的低压侧短路电流,仅取变压器低压侧母线上的短路电流，也就仅能可靠地保护到变压器低压侧母线.距离变压器再远的低压侧，短路电流小至灵敏性不符合要求时,该处及以远线路处的接地故障就保护不到。高压侧的过电流保护，对低压侧接地短路的保护范围是有限的,并不能保护全低压系统. 二、 低压侧中性线上的零序电流保护： 变压器低压侧中性线上所设置的零序电流保护的一次动作电流，应躲过正常运行时，变压器中性线上流过的最大不平衡电流。按国家标准 GB1094-1—5《电力变压器》规定：应不超过变压器额定电流的25％。变压器低压侧低压配电回路一般较多，变压器低压侧中性线上的零序电流保护的一次动作电流整定值大，灵敏度低保护范围小；整定电流值小，灵敏度高保护范围大。零序保护的一次动作电流整定值大，如仅保护低压母线，则与高压侧的过电流保护重复；整定电流小,保护可深化到个别配电线路不长回路的末端,但也未必能保护到截面远距离回路末端，也不能保证保护全低压系统；不论整定电流大小，选择性很差。低压系统中，只要有一回路的接地故障，变压器零序保护动作，使该变压器全部低压系统停电，扩大了停电范围，各回路全部停电，故障发生在哪一回路，一时难以确定，故障点查找困难，排除故障时间长。从保护分工的角度要求，各保护应对其后的设备、线路起保护作用，保护上下级的整定值、动作时限达到协调配合，才能达到保护可靠、有选择、速动的要求。有一些地区,中性点直接接地的变压器，变压器中性点引出两条母线，一条母线同相母线一同设至变压器低压总断路器，在低压屏底部接地并分设 N 母线和 PE 母线；另一条母线在变压器下就近直接接地，这样使单相接地故障电流将通过两条母线回流至变压器中性点，套在变压器中性线上的零序电流互感器中,未流过全部故障电流，零序电流互感器测得的故障电流不准确，保护动作也不可靠.中性点直接接地的变压器中性点不应直接就近接地，应同相母线一同敷设至变压器低压屏底接地. 三、 低压侧断路器的三相电流保护： 在变压器低压侧...
