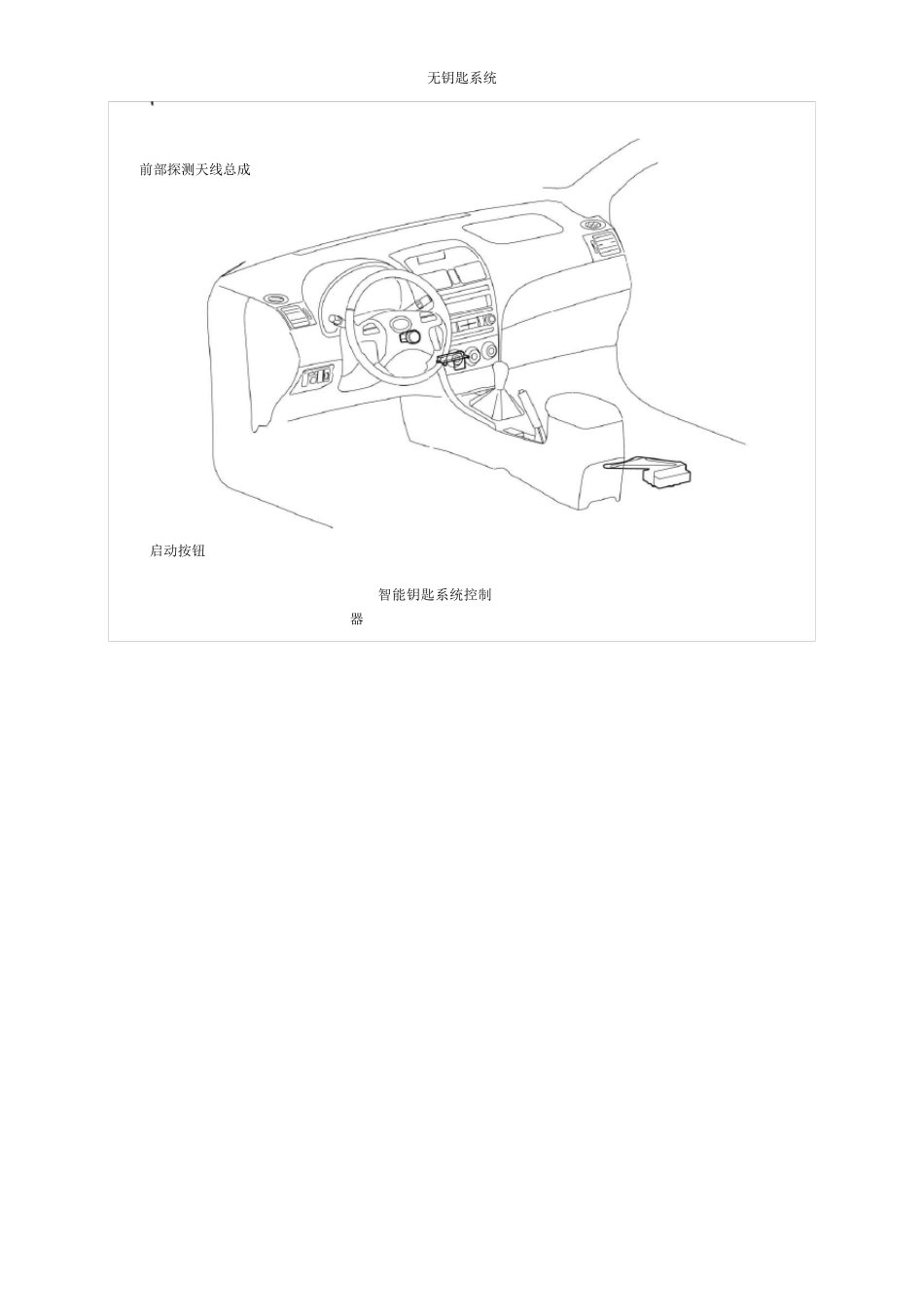

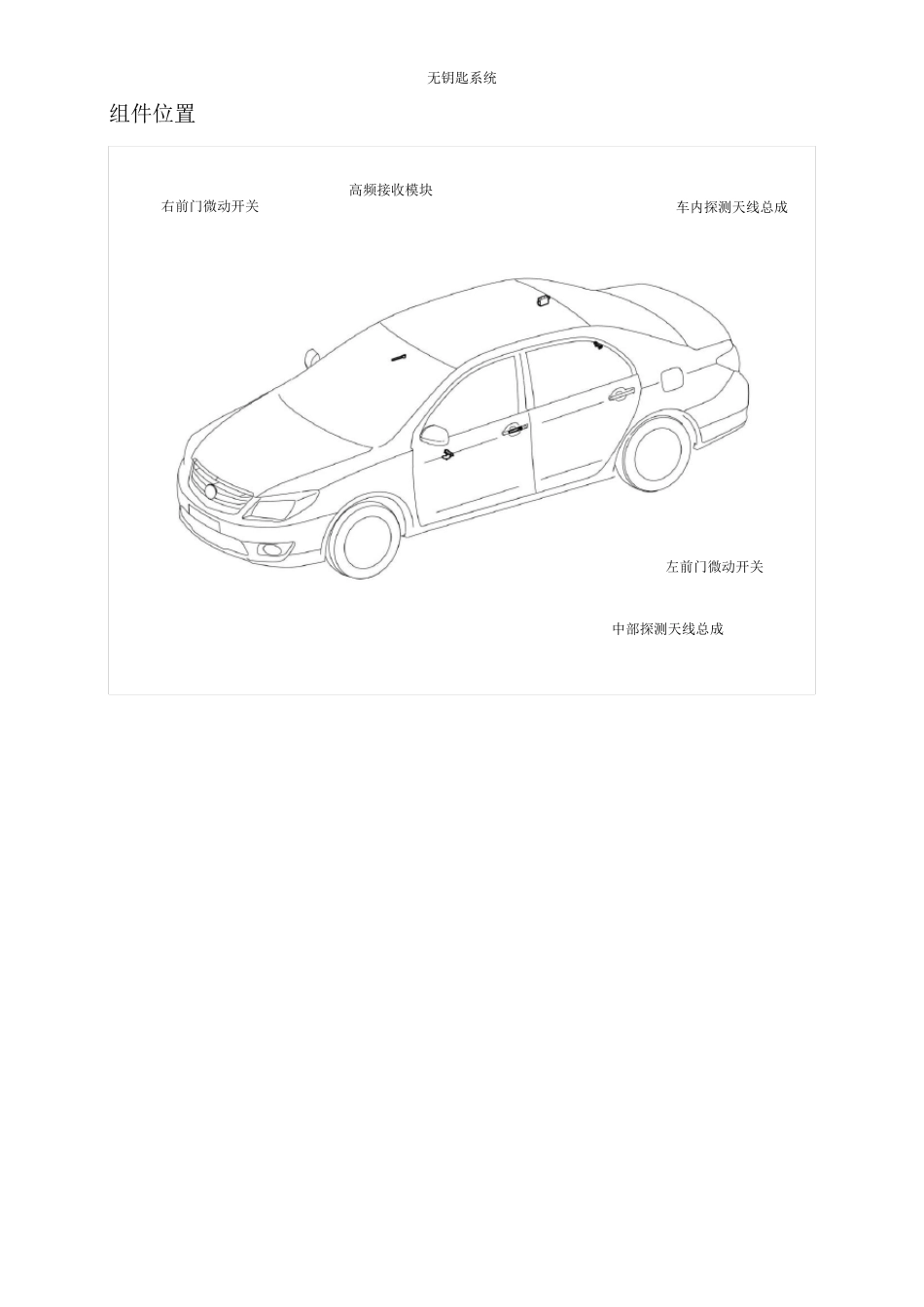

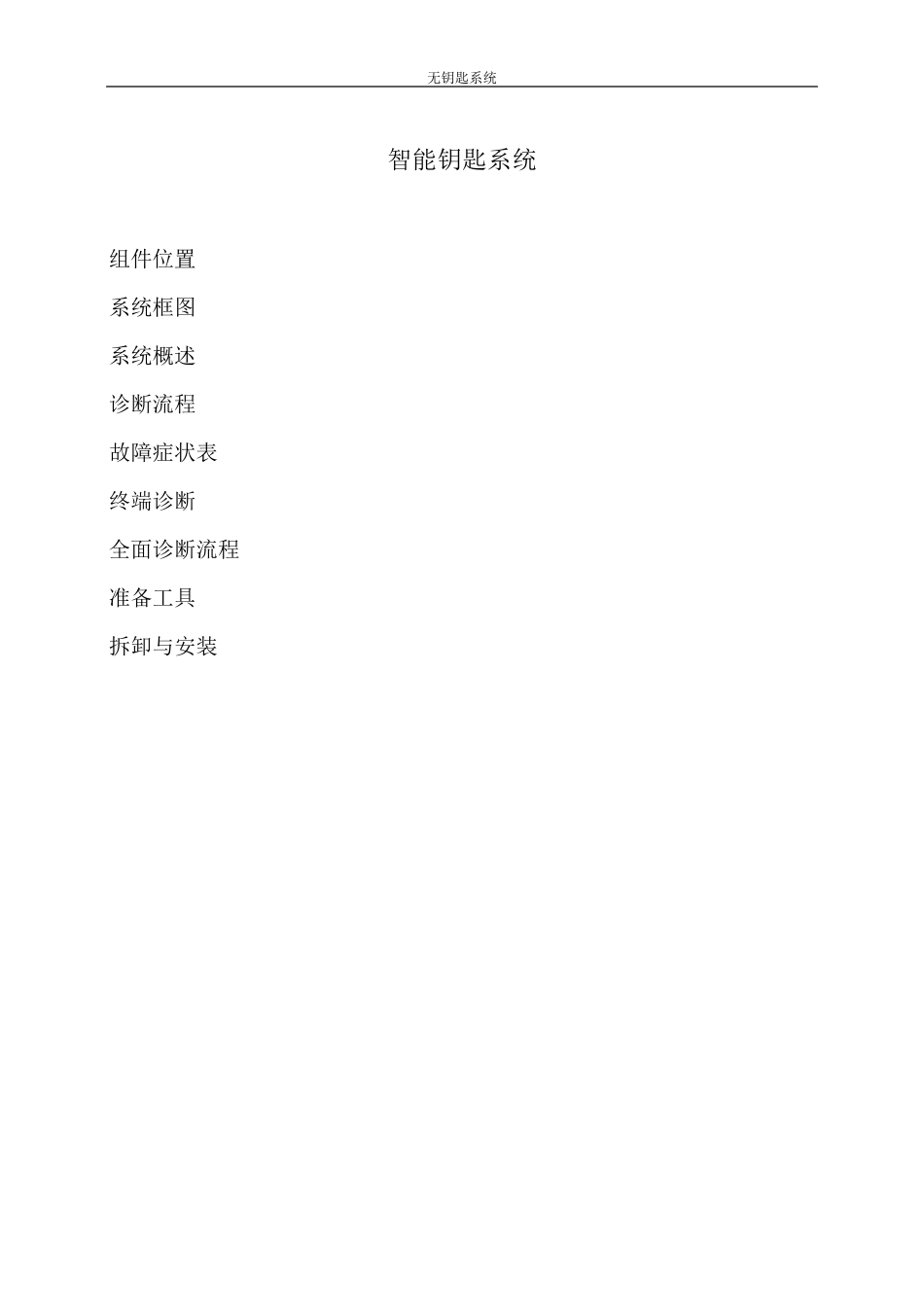

无钥匙系统 智能钥匙系统 组件位置 系统框图 系统概述 诊断流程 故障症状表 终端诊断 全面诊断流程 准备工具 拆卸与安装 无钥匙系统 组件位置 高频接收模块 右前门微动开关 左前门微动开关 中部探测天线总成 车内探测天线总成 无钥匙系统 前部探测天线总成 启动按钮 智能钥匙系统控制器 无钥匙系统 系统框图 无钥匙系统 系统概述 除了传统的机械钥匙及电子智能钥匙控制门锁，本车还增加了电子智能钥匙系统，驾驶员不需要对汽车钥匙作任何操作， 如按钮动作等，便可执行开门，转向轴锁解锁，启动发动机等动作，只要驾驶员随身携带电子智能钥匙。 整个系统通过一个智能钥匙系统控制器控制，当智能钥匙系统控制器探测到钥匙在某个探测区域范围内，对钥匙进行探测与验证，并发送运行的信号给相关执行动作的ECU，完成整个系统工作。 探测系统是由5 个探测天线总成（车内3 个，车外2个）和1 个高频接收模块组成，探测车内有效范围及车外一定的范围。 注意： ● 不要将钥匙放在高温区域。 ● 不要用硬物击打或摔钥匙。 ● 将钥匙远离磁场区。 ● 当门上锁并进入防盗状态后如果不使用车，将钥匙远离车辆，因为车辆自动寻卡功通讯会消耗蓄电池的电。 ● 以下情况下，电子智能钥匙系统可能失效 无钥匙系统 ● 钥匙蓄电池电量不足。 ● 检测系统附近有很强的磁场或电场如 TV 信号塔等。 ● 钥匙被金属物体屏蔽。 ● 钥匙与手机放在一起。 ● 附近另外一辆车同时也在进行电子智能钥匙系统工作。 ● 钥匙即使在探测范围内，但不能寻到钥匙时，将钥匙靠近磁卡天线位置。 无钥匙系统 诊断流程 提示: 按照此流程诊断故障 第4 步用诊断仪分析 1 把车开进维修间 2 检查蓄电池电压 正常电压值: 11V~16V 如果电压值低于11V，在进行下一步之前请充电或 更换蓄电池． 3 参考故障诊断表 结果 跳到 结果在症状诊断表中 A 结果不在诊断表中 B 4 全面分析系统 5 调整，维修或更换 6 确认测试 7 结束 A NEXT 跳到第5 步 NEXT B NEXT NEXT NEXT 无钥匙系统 故障症状表 故障症状 可能发生部位 电子智能钥匙及卡式智能钥匙不能进行开锁解锁动作 1 高频接收模块 2 智能钥匙系统控制器 3 BCM 4 线束 仅微动开关不能开锁解锁动作 1 智能钥匙系统控制器 2 车外探测天线及微动开关总成 4 线束 无法上电 1 钥匙 2 启动按钮 2 智能钥匙系统控制器 3 转...
