气动元件选用指南(SMC)

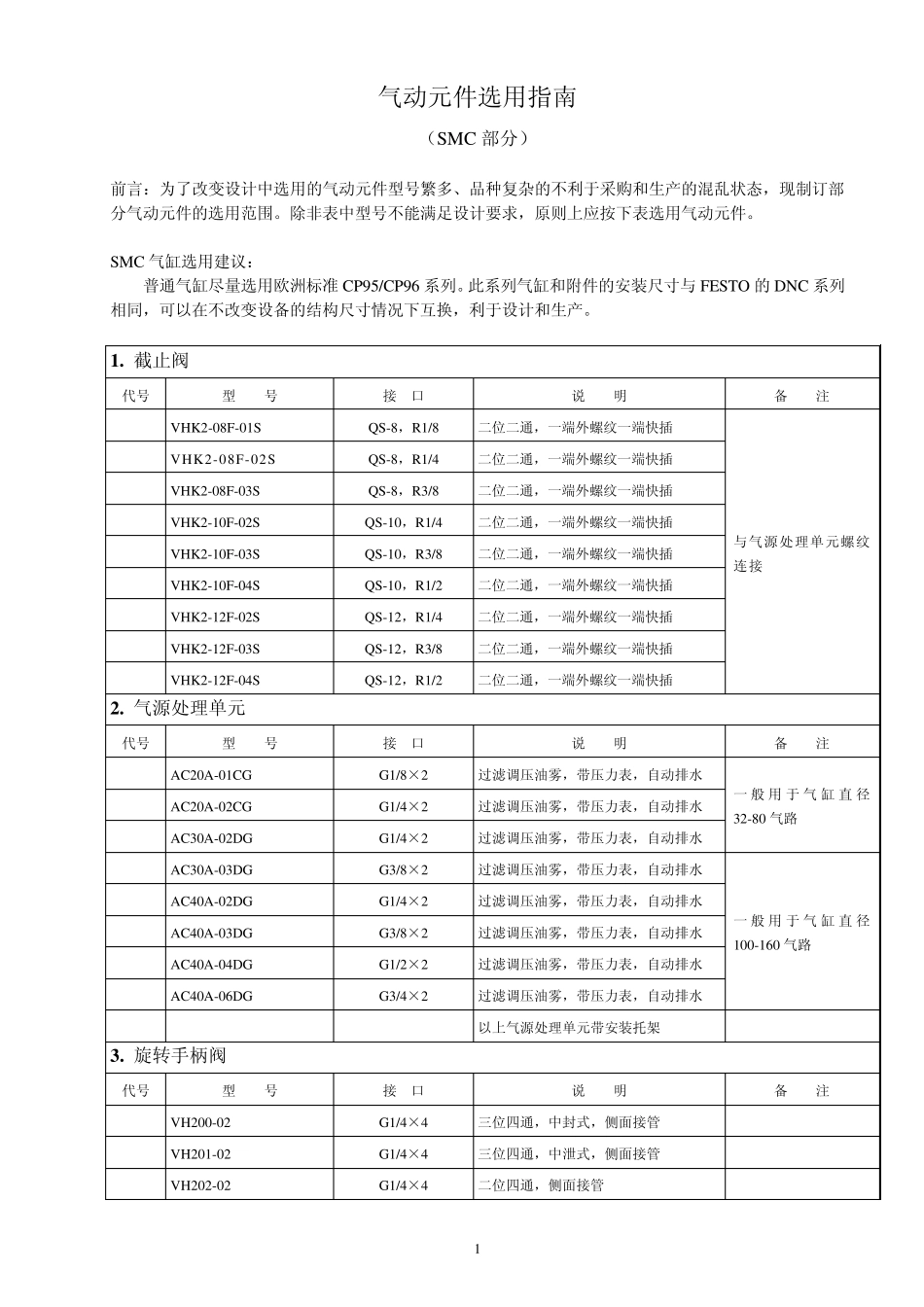

气动元件选用指南(SMC)_第1页
1/9

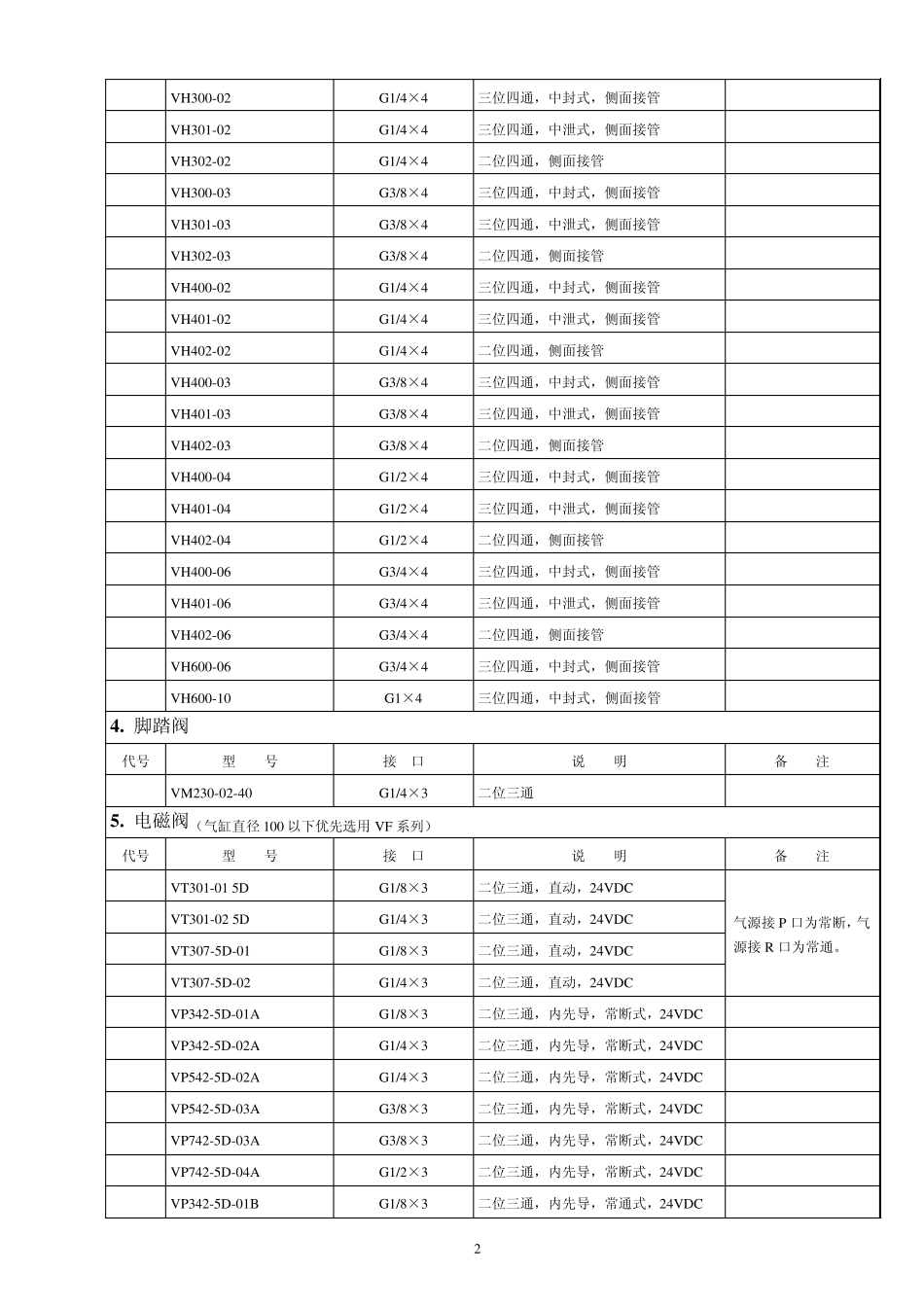

气动元件选用指南(SMC)_第2页
2/9

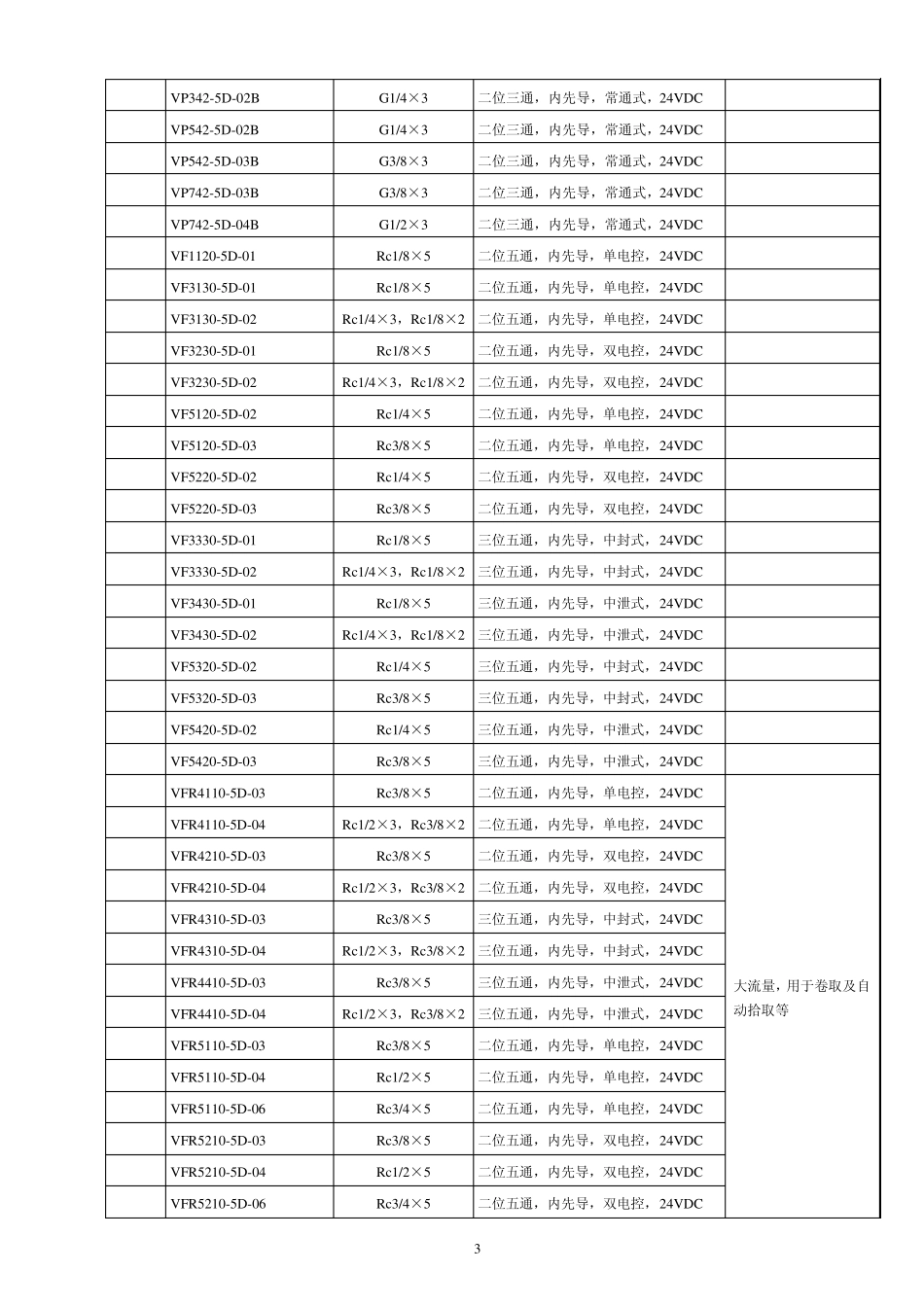

气动元件选用指南(SMC)_第3页
3/9
1 气动元件选用指南 (SMC 部分) 前言:为了改变设计中选用的气动元件型号繁多、品种复杂的不利于采购和生产的混乱状态,现制订部分气动元件的选用范围。除非表中型号不能满足设计要求,原则上应按下表选用气动元件。 SMC 气缸选用建议: 普通气缸尽量选用欧洲标准CP95/CP96 系列。此系列气缸和附件的安装尺寸与FESTO 的DNC 系列相同,可以在不改变设备的结构尺寸情况下互换,利于设计和生产。 1 . 截止阀 代号 型 号 接 口 说 明 备 注 VHK2-08F-01S QS-8,R1/8 二位二通,一端外螺纹一端快插 与气源处理单元螺纹连接 V HK2-08F-02S QS-8,R1/4 二位二通,一端外螺纹一端快插 VHK2-08F-03S QS-8,R3/8 二位二通,一端外螺纹一端快插 VHK2-10F-02S QS-10,R1/4 二位二通,一端外螺纹一端快插 VHK2-10F-03S QS-10,R3/8 二位二通,一端外螺纹一端快插 VHK2-10F-04S QS-10,R1/2 二位二通,一端外螺纹一端快插 VHK2-12F-02S QS-12,R1/4 二位二通,一端外螺纹一端快插 VHK2-12F-03S QS-12,R3/8 二位二通,一端外螺纹一端快插 VHK2-12F-04S QS-12,R1/2 二位二通,一端外螺纹一端快插 2 . 气源处理单元 代号 型 号 接 口 说 明 备 注 AC20A-01CG G1/8×2 过滤调压油雾,带压力表,自动排水 一般 用于气缸直 径32-80 气路 AC20A-02CG G1/4×2 过滤调压油雾,带压力表,自动排水 AC30A-02DG G1/4×2 过滤调压油雾,带压力表,自动排水 AC30A-03DG G3/8×2 过滤调压油雾,带压力表,自动排水 一般 用于气缸直 径100-160 气路 AC40A-02DG G1/4×2 过滤调压油雾,带压力表,自动排水 AC40A-03DG G3/8×2 过滤调压油雾,带压力表,自动排水 AC40A-04DG G1/2×2 过滤调压油雾,带压力表,自动排水 AC40A-06DG G3/4×2 过滤调压油雾,带压力表,自动排水 以上气源处理单元带安装托架 3 . 旋转手柄阀 代号 型 号 接 口 说 明 备 注 VH200-02 G1/4×4 三位四通,中封式,侧面接管 VH201-02 G1/4×4 三位四通,中泄式,侧面接管 VH202-02 G1/4×4 二位四通,侧面接管 2 VH300-02 G1/4×4 三位四通,中封式,侧面接管 VH301-02 G1/4×4 三位四通,中泄式,侧面接管 VH302-02 G1/4×4 二位四通,侧面接管 VH300-03 G3/8×4 三位四通,中封式,侧面接管 VH301-03 G3/8×4 三位四通,中泄式,侧面接管 VH302-03 G3/8×4...
