气动阀的结构形式及工作原理,气动阀的相关标准

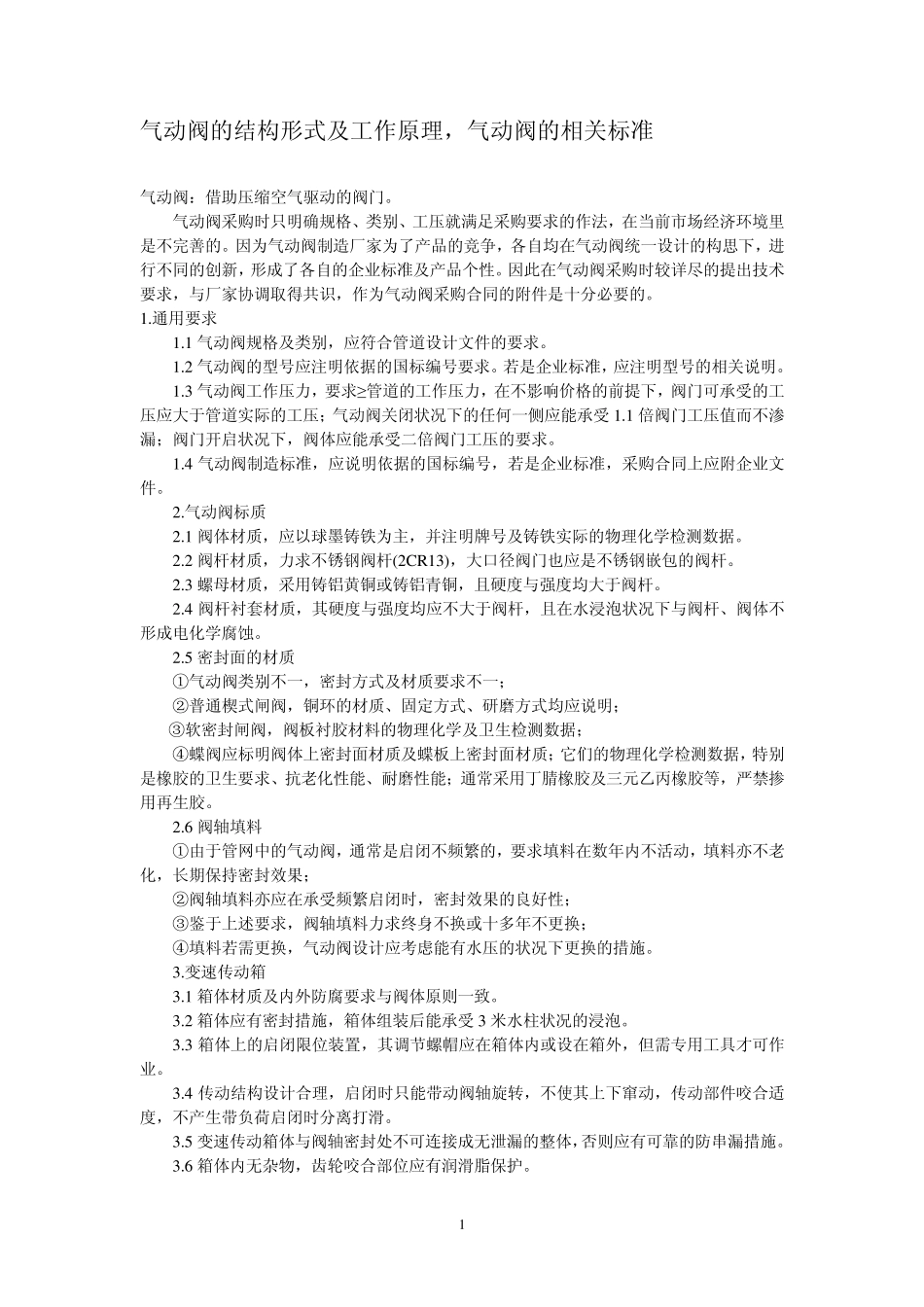

1 气动阀的结构形式及工作原理，气动阀的相关标准 气动阀：借助压缩空气驱动的阀门。 气动阀采购时只明确规格、类别、工压就满足采购要求的作法，在当前市场经济环境里是不完善的。因为气动阀制造厂家为了产品的竞争，各自均在气动阀统一设计的构思下，进行不同的创新，形成了各自的企业标准及产品个性。因此在气动阀采购时较详尽的提出技术要求，与厂家协调取得共识，作为气动阀采购合同的附件是十分必要的。 1.通用要求 1.1 气动阀规格及类别，应符合管道设计文件的要求。 1.2 气动阀的型号应注明依据的国标编号要求。若是企业标准，应注明型号的相关说明。 1.3 气动阀工作压力，要求≥管道的工作压力，在不影响价格的前提下，阀门可承受的工压应大于管道实际的工压；气动阀关闭状况下的任何一侧应能承受1.1 倍阀门工压值而不渗漏；阀门开启状况下，阀体应能承受二倍阀门工压的要求。 1.4 气动阀制造标准，应说明依据的国标编号，若是企业标准，采购合同上应附企业文件。 2.气动阀标质 2.1 阀体材质，应以球墨铸铁为主，并注明牌号及铸铁实际的物理化学检测数据。 2.2 阀杆材质，力求不锈钢阀杆(2C R 13)，大口径阀门也应是不锈钢嵌包的阀杆。 2.3 螺母材质，采用铸铝黄铜或铸铝青铜，且硬度与强度均大于阀杆。 2.4 阀杆衬套材质，其硬度与强度均应不大于阀杆，且在水浸泡状况下与阀杆、阀体不形成电化学腐蚀。 2.5 密封面的材质 ①气动阀类别不一，密封方式及材质要求不一； ②普通楔式闸阀，铜环的材质、固定方式、研磨方式均应说明； ③软密封闸阀，阀板衬胶材料的物理化学及卫生检测数据； ④蝶阀应标明阀体上密封面材质及蝶板上密封面材质；它们的物理化学检测数据，特别是橡胶的卫生要求、抗老化性能、耐磨性能；通常采用丁腈橡胶及三元乙丙橡胶等，严禁掺用再生胶。 2.6 阀轴填料 ①由于管网中的气动阀，通常是启闭不频繁的，要求填料在数年内不活动，填料亦不老化，长期保持密封效果； ②阀轴填料亦应在承受频繁启闭时，密封效果的良好性； ③鉴于上述要求，阀轴填料力求终身不换或十多年不更换； ④填料若需更换，气动阀设计应考虑能有水压的状况下更换的措施。 3.变速传动箱 3.1 箱体材质及内外防腐要求与阀体原则一致。 3.2 箱体应有密封措施，箱体组装后能承受3 米水柱状况的浸泡。 3.3 箱体上的启闭限位装置，其调节螺帽应在箱体内或设在箱外，但需专用工具才可作业。 3.4 传动结构...
