氢气站设计规范

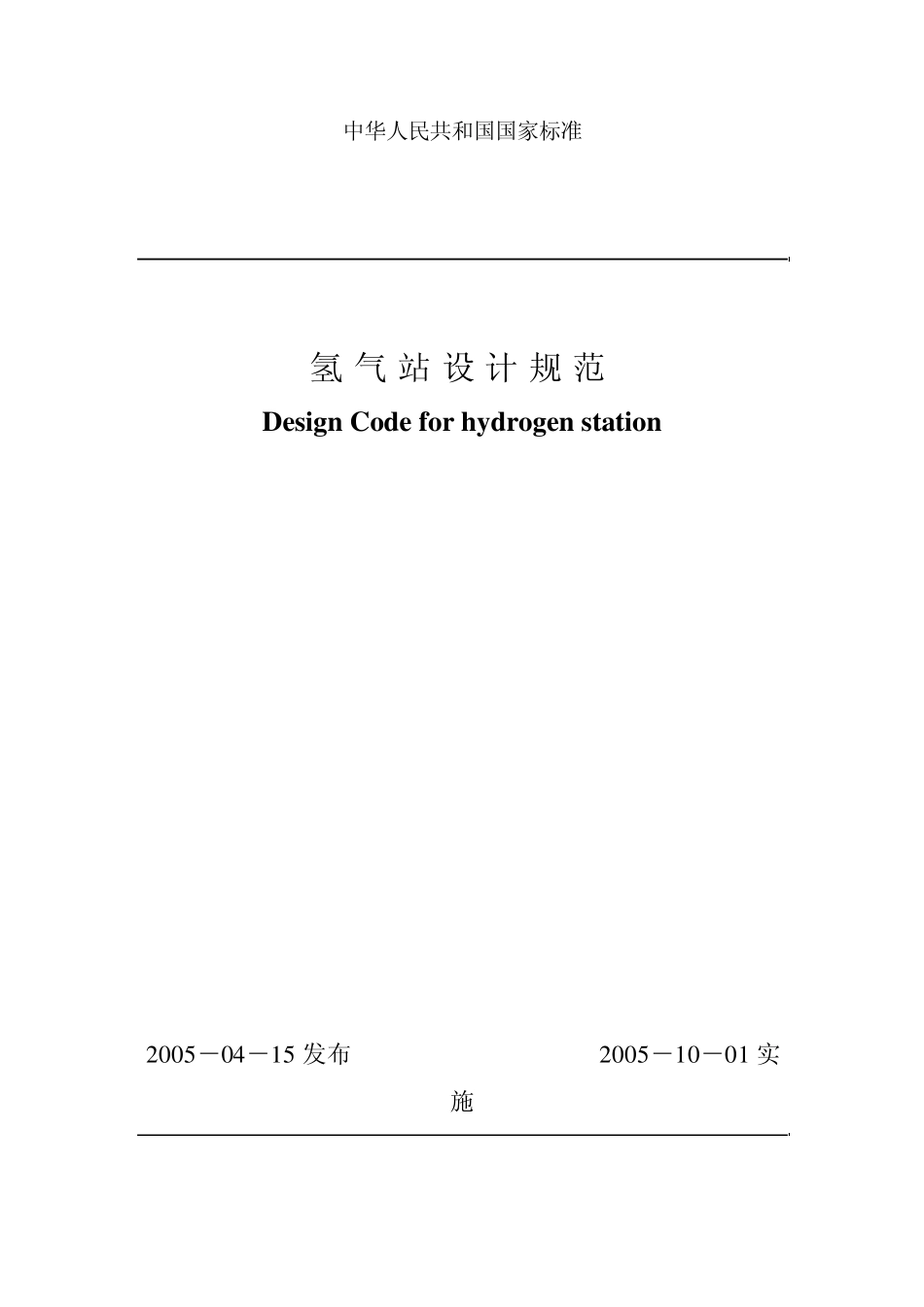

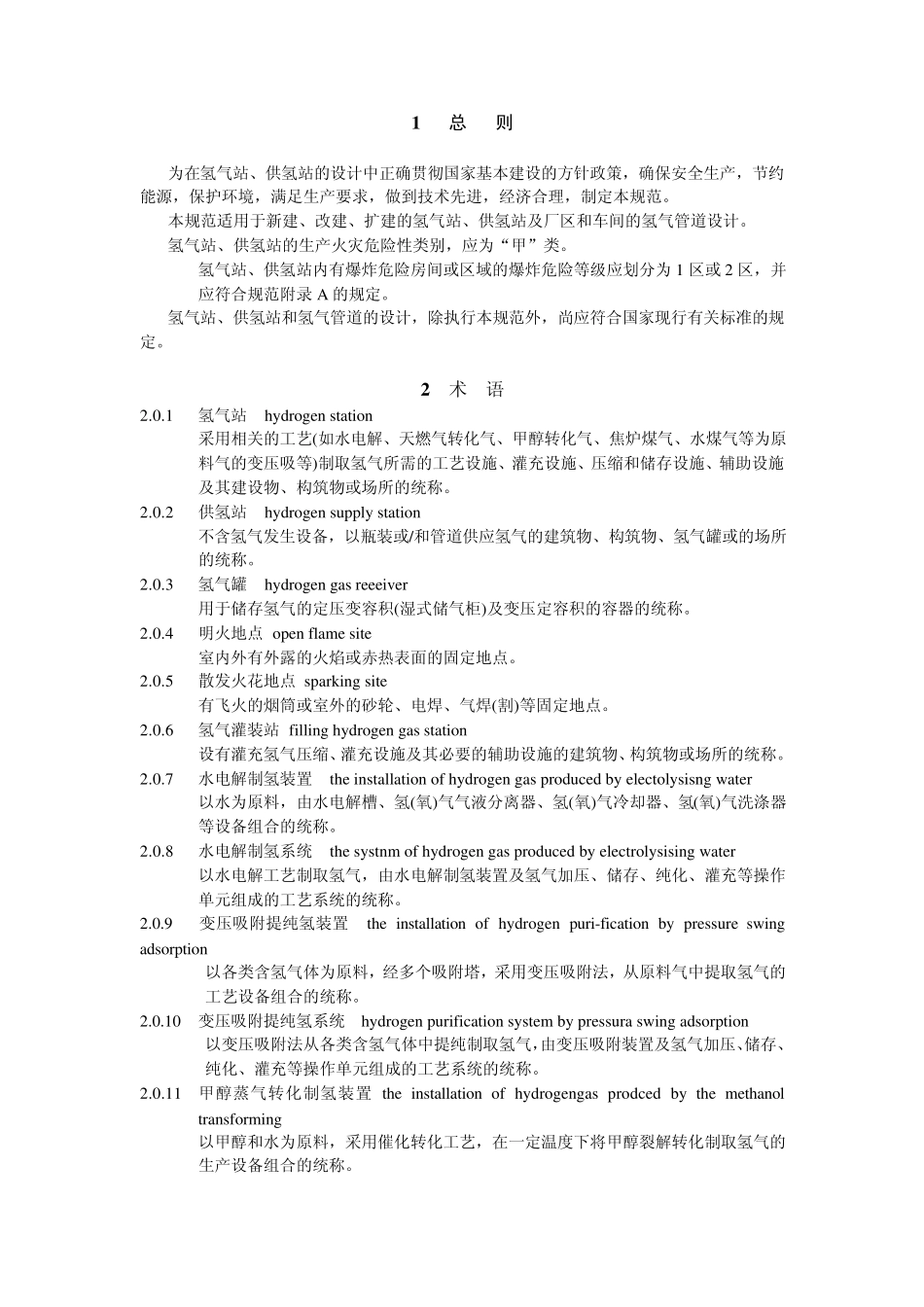

中华人民共和国国家标准 氢 气 站 设 计 规 范 Design Code for hy drogen station 2 0 0 5 －0 4 －1 5 发布 2 0 0 5 －1 0 －0 1 实施 1 总 则 为在氢气站、供氢站的设计中正确贯彻国家基本建设的方针政策，确保安全生产，节约能源，保护环境，满足生产要求，做到技术先进，经济合理，制定本规范。 本规范适用于新建、改建、扩建的氢气站、供氢站及厂区和车间的氢气管道设计。 氢气站、供氢站的生产火灾危险性类别，应为“甲”类。 氢气站、供氢站内有爆炸危险房间或区域的爆炸危险等级应划分为1 区或 2 区，并应符合规范附录 A 的规定。 氢气站、供氢站和氢气管道的设计，除执行本规范外，尚应符合国家现行有关标准的规定。 2 术 语 2.0.1 氢气站 hydrogen station 采用相关的工艺(如水电解、天燃气转化气、甲醇转化气、焦炉煤气、水煤气等为原料气的变压吸等)制取氢气所需的工艺设施、灌充设施、压缩和储存设施、辅助设施及其建设物、构筑物或场所的统称。 2.0.2 供氢站 hydrogen supply station 不含氢气发生设备，以瓶装或/和管道供应氢气的建筑物、构筑物、氢气罐或的场所的统称。 2.0.3 氢气罐 hydrogen gas reeeiver 用于储存氢气的定压变容积(湿式储气柜)及变压定容积的容器的统称。 2.0.4 明火地点 open flame site 室内外有外露的火焰或赤热表面的固定地点。 2.0.5 散发火花地点 sparking site 有飞火的烟筒或室外的砂轮、电焊、气焊(割)等固定地点。 2.0.6 氢气灌装站 filling hydrogen gas station 设有灌充氢气压缩、灌充设施及其必要的辅助设施的建筑物、构筑物或场所的统称。 2.0.7 水电解制氢装置 the installation of hydrogen gas produced by electolysisng water 以水为原料，由水电解槽、氢(氧)气气液分离器、氢(氧)气冷却器、氢(氧)气洗涤器等设备组合的统称。 2.0.8 水电解制氢系统 the systnm of hydrogen gas produced by electrolysising water 以水电解工艺制取氢气，由水电解制氢装置及氢气加压、储存、纯化、灌充等操作单元组成的工艺系统的统称。 2.0.9 变压吸附提纯氢装置 the installation of hydrogen puri-fication by pressure swing adsorption 以各类含氢气体为原料，经多个吸附塔，采用变压吸附法，从原料气中提取氢气的工艺设备组合的统称。 2.0.10 变压吸附提纯氢系统 hydr...
