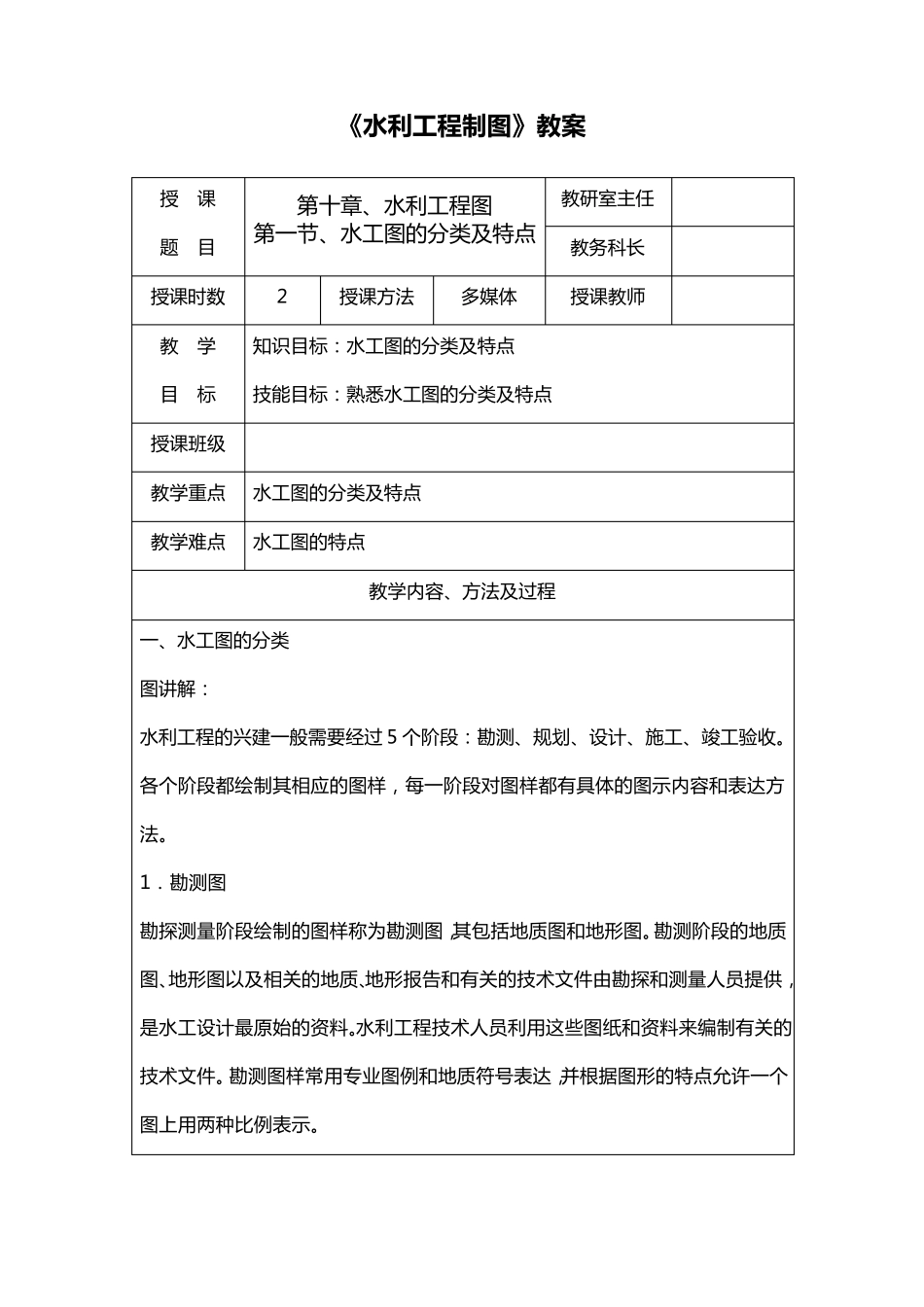

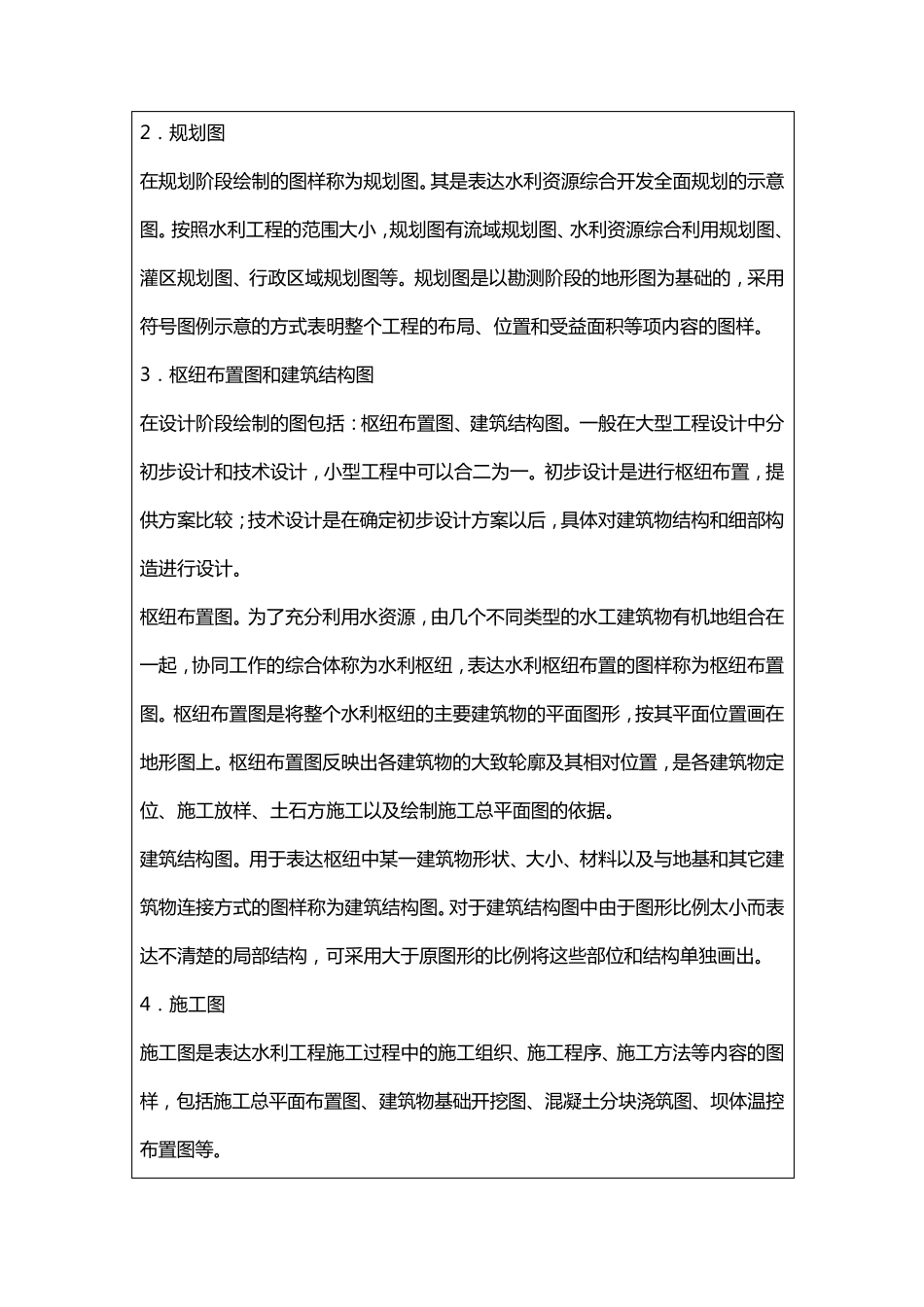

《水利工程制图》教案 授 课 题 目 第 十 章 、水利工程图 第 一节、水工图的分类及特点 教研室主任 教务科长 授 课 时数 2 授 课 方法 多媒体 授 课 教师 教 学 目 标 知识目 标：水工图的分类及特点 技能目 标：熟悉水工图的分类及特点 授 课 班级 教学重点 水工图的分类及特点 教学难点 水工图的特点 教学内容、方法及过程 一、水工图的分类 图讲解： 水利工程的兴建一般需要经过 5 个阶段：勘测、规划、设计、施工、竣工验收。各个阶段都绘制其相应的图样，每一阶段对图样都有具体的图示内容和表达方法。 1．勘测图 勘探测量阶段绘制的图样称为勘测图，其包括地质图和地形图。勘测阶段的地质图、地形图以及相关的地质、地形报告和有关的技术文件由勘探和测量人员提供，是水工设计最原始的资料。水利工程技术人员利用这些图纸和资料来编制有关的技术文件。勘测图样常用专业图例和地质符号表达，并根据图形的特点允许一个图上用两种比例表示。 2． 规 划 图 在 规 划 阶 段 绘 制 的 图 样 称 为 规 划 图 。其 是 表 达 水 利 资 源 综 合 开 发 全 面 规 划 的 示 意图 。 按 照 水 利 工 程 的 范 围 大 小 ， 规 划 图 有 流 域 规 划 图 、水 利 资 源 综 合 利 用规 划 图 、灌区规 划 图 、行政区域 规 划 图 等。 规 划 图 是 以勘测阶 段 的 地形图 为 基础的 ， 采用符号图 例示 意 的 方式表 明整个工 程 的 布局、位置和受益面 积等项内容的 图 样 。 3． 枢纽布置图 和建筑结构图 在 设计阶 段 绘 制 的 图 包括：枢纽布置图 、建筑结构图 。 一般在 大 型工 程 设计中分初步设计和技术设计， 小 型工 程 中可以合 二为 一。 初步设计是 进行枢纽布置， 提供方案比较；技术设计是 在 确定初步设计方案以后， 具体对建筑物结构和细部构造进行设计。 枢纽布置图 。 为 了充分利 用水 资 源 ， 由几个不同类型的 水 工 建筑物有 机地组合 在一起， 协同工 作的 综 合 体称 为 水 利 枢纽， 表 达 水 利 枢纽布置的 图 样 称 为 枢纽布置图 。 枢纽布置图 是 将整个水 利 枢纽的 主 要 建筑物的 平 面 图 形， 按 其 平 面 位置画 在地形图 上 。 枢纽布置图 反 映 出 各 建筑物的...
