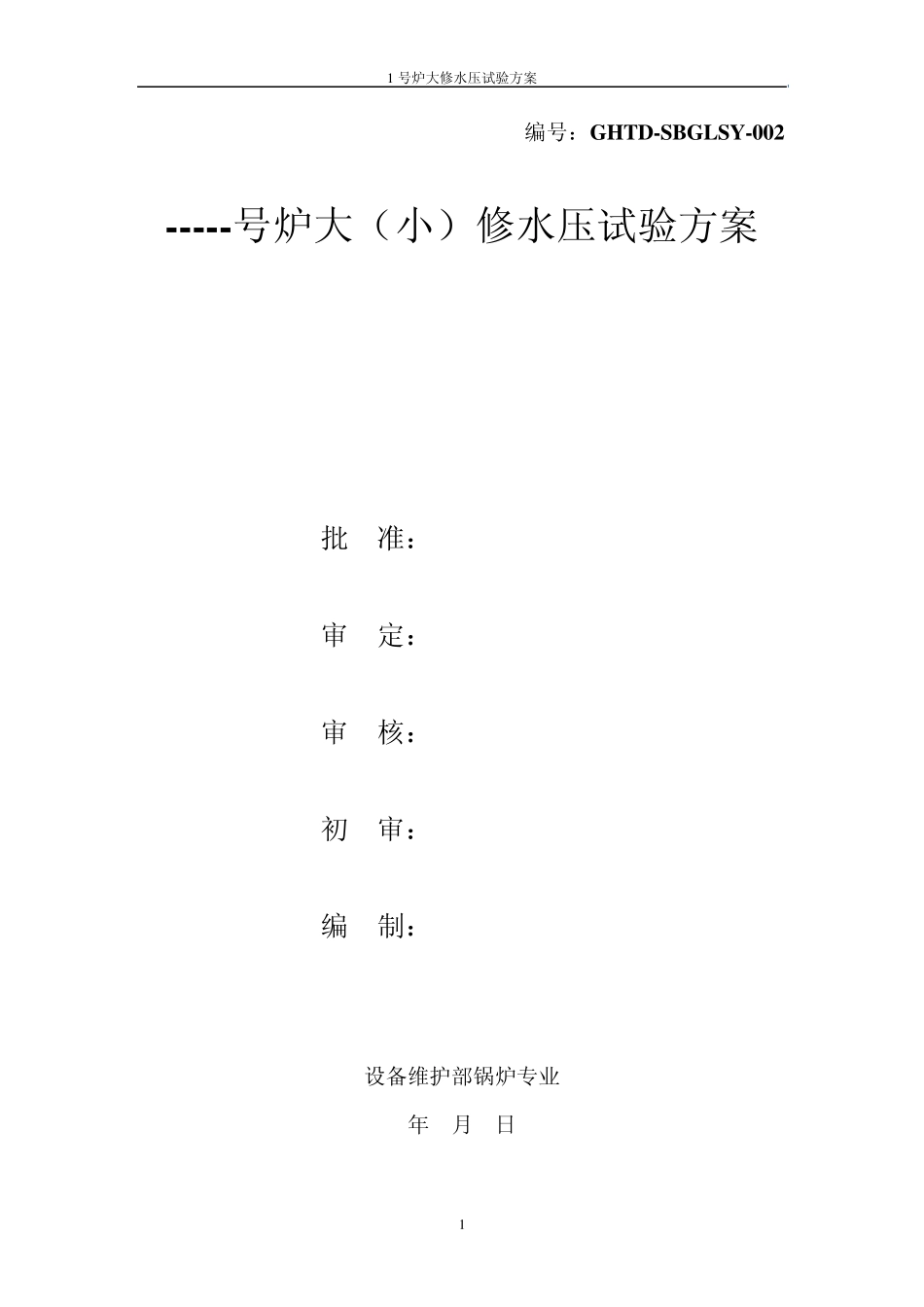

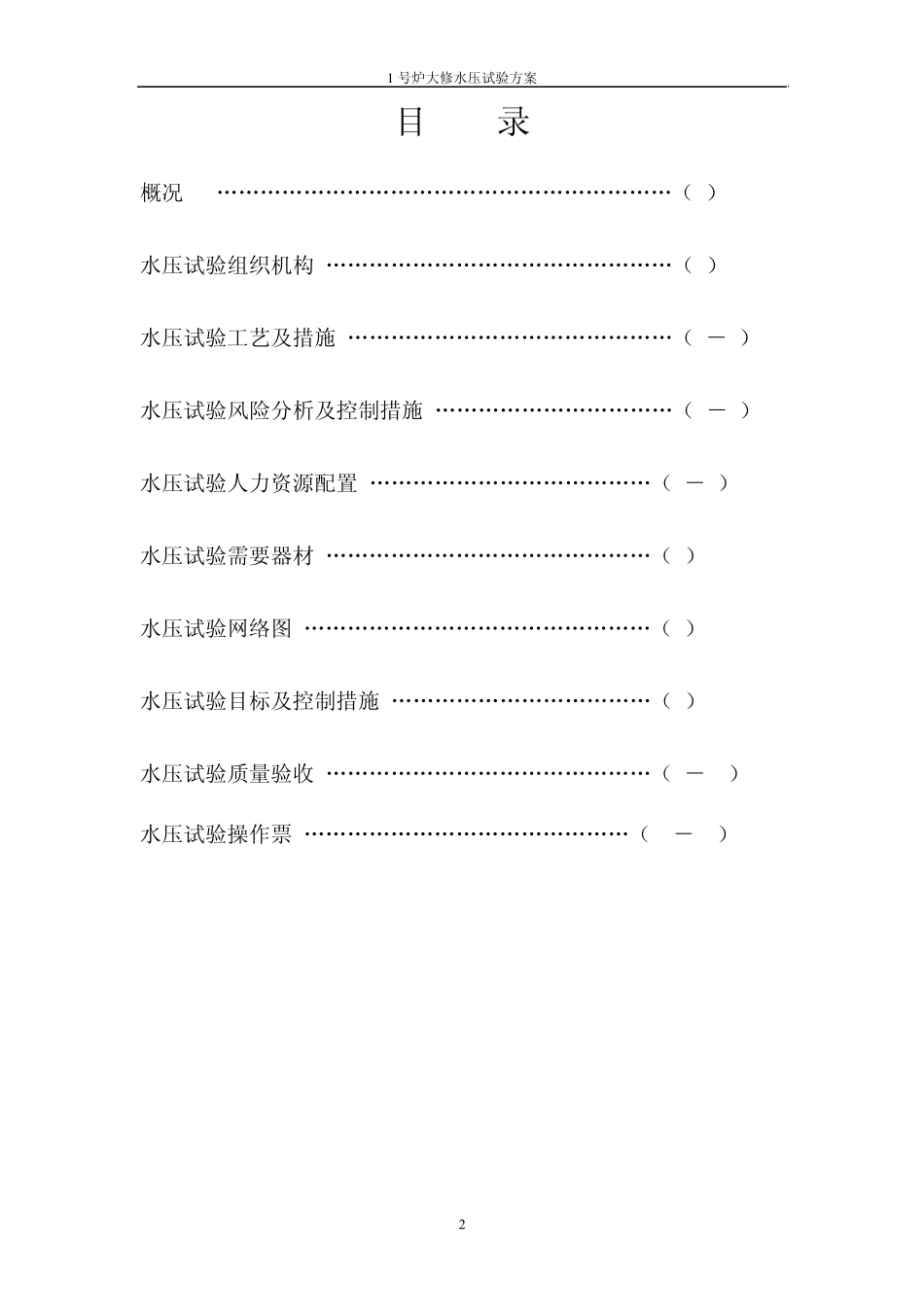

1 号炉大修水压试验方案 1 编号：GHTD-SBGLSY-002 -----号炉大（小）修水压试验方案 批 准： 审 定： 审 核： 初 审： 编 制： 设备维护部锅炉专业 年 月 日 1 号炉大修水压试验方案 2 目 录 概况 „„„„„„„„„„„„„„„„„„„„„（3） 水压试验组织机构 „„„„„„„„„„„„„„„„（3） 水压试验工艺及措施 „„„„„„„„„„„„„„„（3－4） 水压试验风险分析及控制措施 „„„„„„„„„„„（4－5） 水压试验人力资源配置 „„„„„„„„„„„„„（5－6） 水压试验需要器材 „„„„„„„„„„„„„„„（7） 水压试验网络图 „„„„„„„„„„„„„„„„（7） 水压试验目标及控制措施 „„„„„„„„„„„„（7） 水压试验质量验收 „„„„„„„„„„„„„„„（7－10） 水压试验操作票 „„„„„„„„„„„„„„„（11－12） 1 号炉大修水压试验方案 3 一、 概况 广东粤电台山发电有限公司＃1锅炉是上海锅炉厂生产的，亚临界、一次中间再热控制循环锅炉。在锅炉炉膛上部的前墙和两侧墙的前半部设置了墙式再热器。 （一）试验范围： 1.一次汽系统 自给水泵出口至汽轮机高压缸主汽门之间的受热面及各部件连接管道。 承压部件附属的排空管、疏水管至相应的二次门。 （二）试验日期： xxxx年 x月 x日 x：xx时至 xxxx年 x月 x日 x：xx时 （三）试验单位： 设备维护部、施工单位、发电部 二、 组织机构 总指挥： 水压试验组组长： 水压试验组副组长： 职责：协调、组织水压试验的实施。 水压试验组成员： 职责：现场检查一次汽系统管道、阀门、炉管等承压部件。 三、 水压试验工艺及措施 （一）水压试验准备： 1. 水质要求：经过处理的冷凝水或除盐水，加 10ppm 的氨和 200ppm 的联氨，PH 值10 左右，固体粒子含量不超过 1ppm，有机物浓度基本为零，水中氯离子不超过25ppm，水温不低于 40０C，但不能超过 80０C，锅炉升压速度为 0.2-0.3MPa/min,汽包壁温与给水温度的差值不超过 40０C。（设备维护部负责加装壁温测点并监视） 2. 工具准备：通讯工具、照明灯具。 3. 人员准备：水压试验组成员、运行操作人员就位。 4. 主汽管道支吊架加固。 4.1 主汽管道标高 80 米左右侧水平段管道吊架，加装 2 台 5 吨手拉葫芦加固。 4.2 主汽管道标高 24.7 米左侧水平段管道吊架，加装 1 台 1...
