水吸收氨气填料吸收塔的课程设计

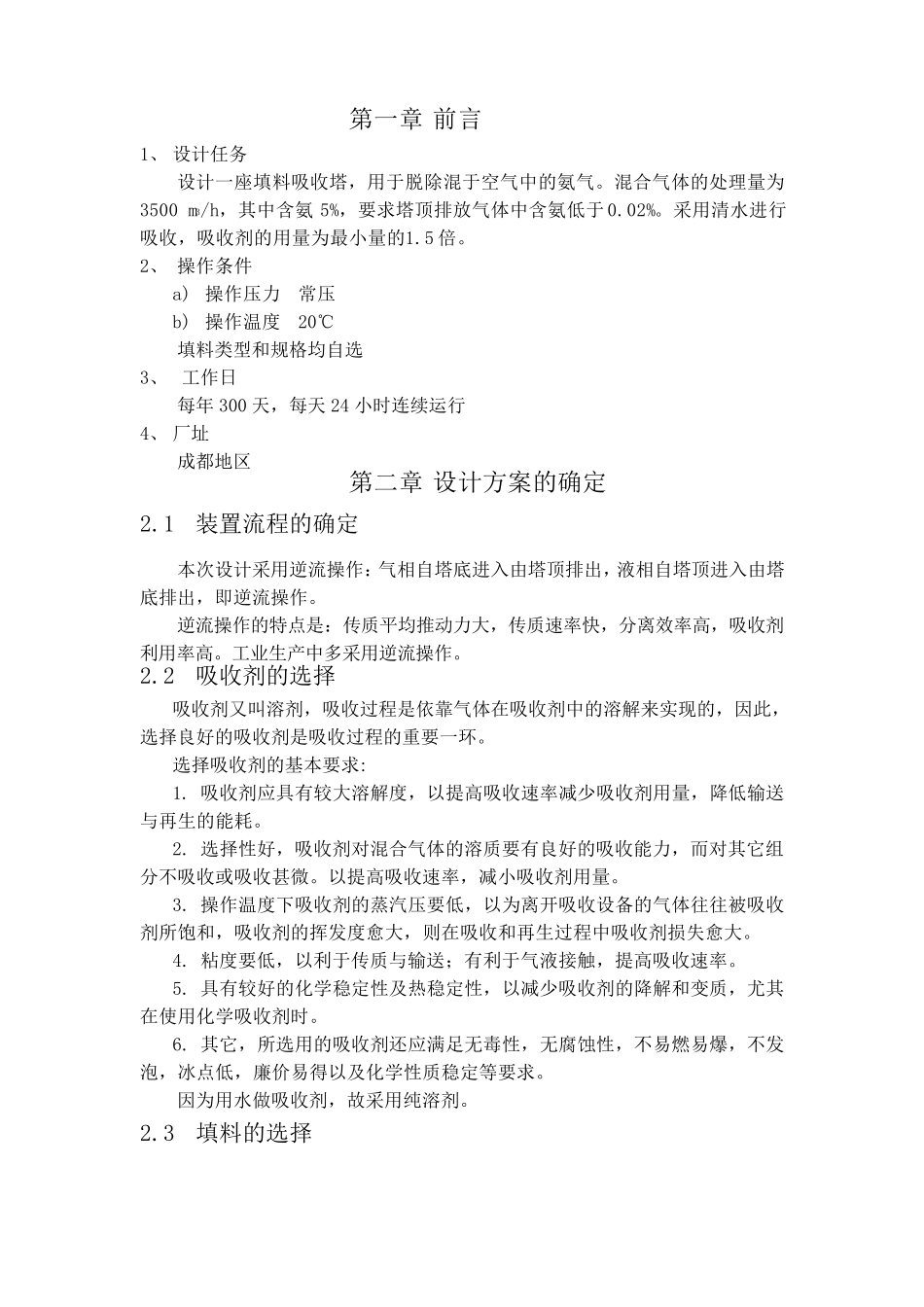

成都信息工程学院 环 境 工 程 原 理 课 程 设 计 题 目 ： 水 吸 收 氨 过 程 填 料 吸 收 塔 的 设 计 班 级 ： 环 工 102 姓 名 ： *** * * * * ： * * * 评审教师： 完成日期： 第一章 前言 1、 设计任务 设计一座填料吸收塔，用于脱除混于空气中的氨气。混合气体的处理量为 3500 m3/h，其中含氨5%，要求塔顶排放气体中含氨低于0.02%。采用清水进行吸收，吸收剂的用量为最小量的1.5 倍。 2、 操作条件 a) 操作压力 常压 b) 操作温度 20℃ 填料类型和规格均自选 3、 工作日 每年 300 天，每天 24 小时连续运行 4、 厂址 成都地区 第二章 设计方案的确定 2.1 装置流程的确定 本次设计采用逆流操作：气相自塔底进入由塔顶排出，液相自塔顶进入由塔底排出，即逆流操作。 逆流操作的特点是：传质平均推动力大，传质速率快，分离效率高，吸收剂利用率高。工业生产中多采用逆流操作。 2.2 吸收剂的选择 吸收剂又叫溶剂，吸收过程是依靠气体在吸收剂中的溶解来实现的，因此，选择良好的吸收剂是吸收过程的重要一环。 选择吸收剂的基本要求: 1. 吸收剂应具有较大溶解度，以提高吸收速率减少吸收剂用量，降低输送与再生的能耗。 2. 选择性好，吸收剂对 混合气体的溶质要有良好的吸收能力，而 对 其它 组分不 吸收或 吸收甚 微 。以提高吸收速率，减小吸收剂用量。 3. 操作温度下 吸收剂的蒸 汽 压要低，以为离开 吸收设备 的气体往 往 被 吸收剂所 饱 和，吸收剂的挥 发 度愈 大，则 在吸收和再生过程中吸收剂损 失 愈 大。 4. 粘 度要低，以利于传质与输送； 有利于气液接 触 ，提高吸收速率。 5. 具有较好的化 学 稳 定性及 热 稳 定性，以减少吸收剂的降解和变 质，尤 其在使 用化 学 吸收剂时。 6. 其它 ，所 选用的吸收剂还 应满 足 无 毒 性，无 腐 蚀 性，不 易 燃 易 爆 ，不 发泡 ，冰 点低，廉 价 易 得 以及 化 学 性质稳 定等 要求。 因为用水做 吸收剂，故 采用纯 溶剂。 2.3 填料的选择 2.3.1 填料层 填料塔内充以某种特定形状的固体填料以构成填料层。填料层是塔实现气、液接触的主要部位。填料的主要作用是：①填料层内空隙体积所占比例很大，填料间隙形成不规则的弯曲通道，气体通过时可达到很高的湍动程度；②单位体积填料层内提供很大的固体表面，液...
