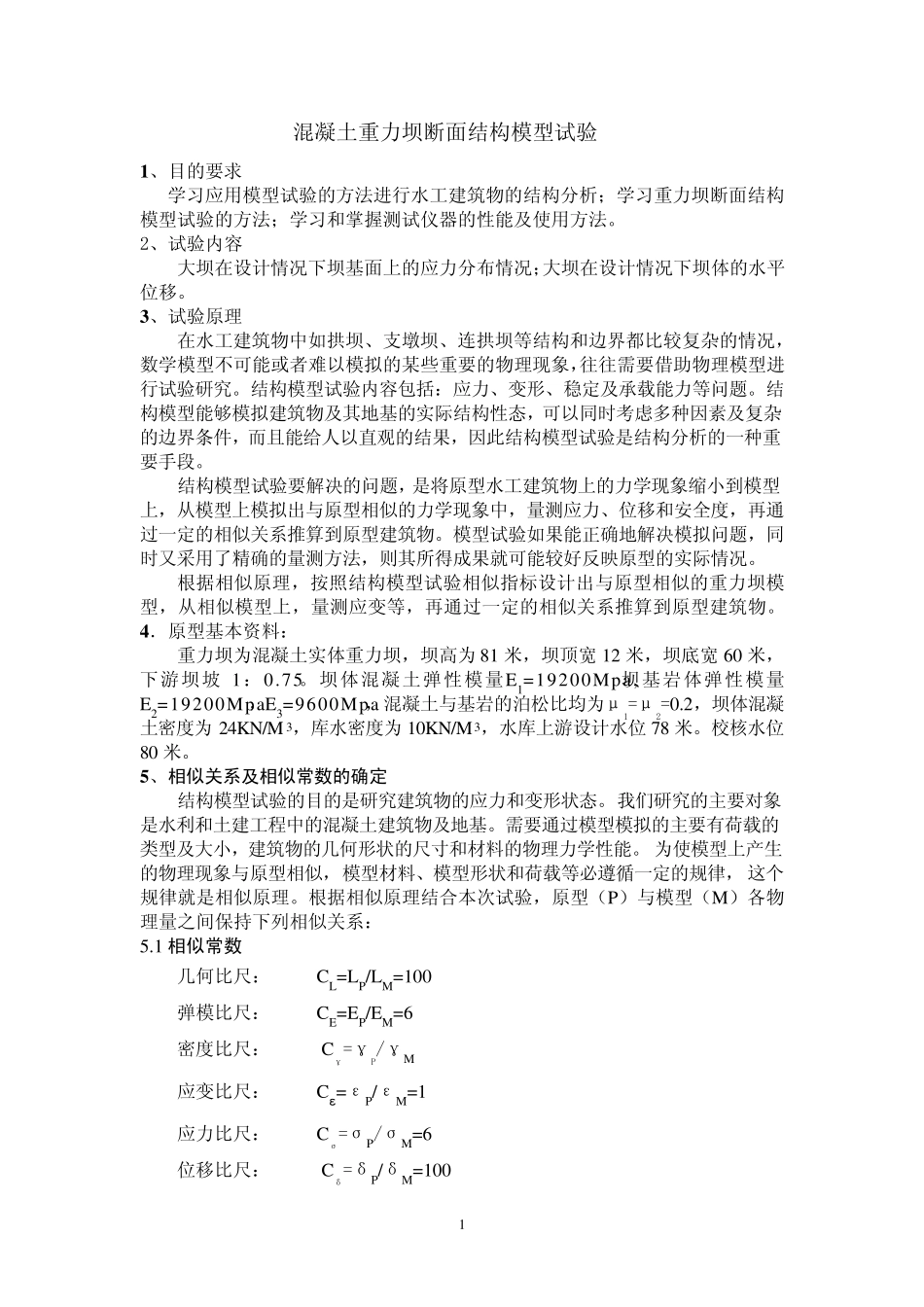

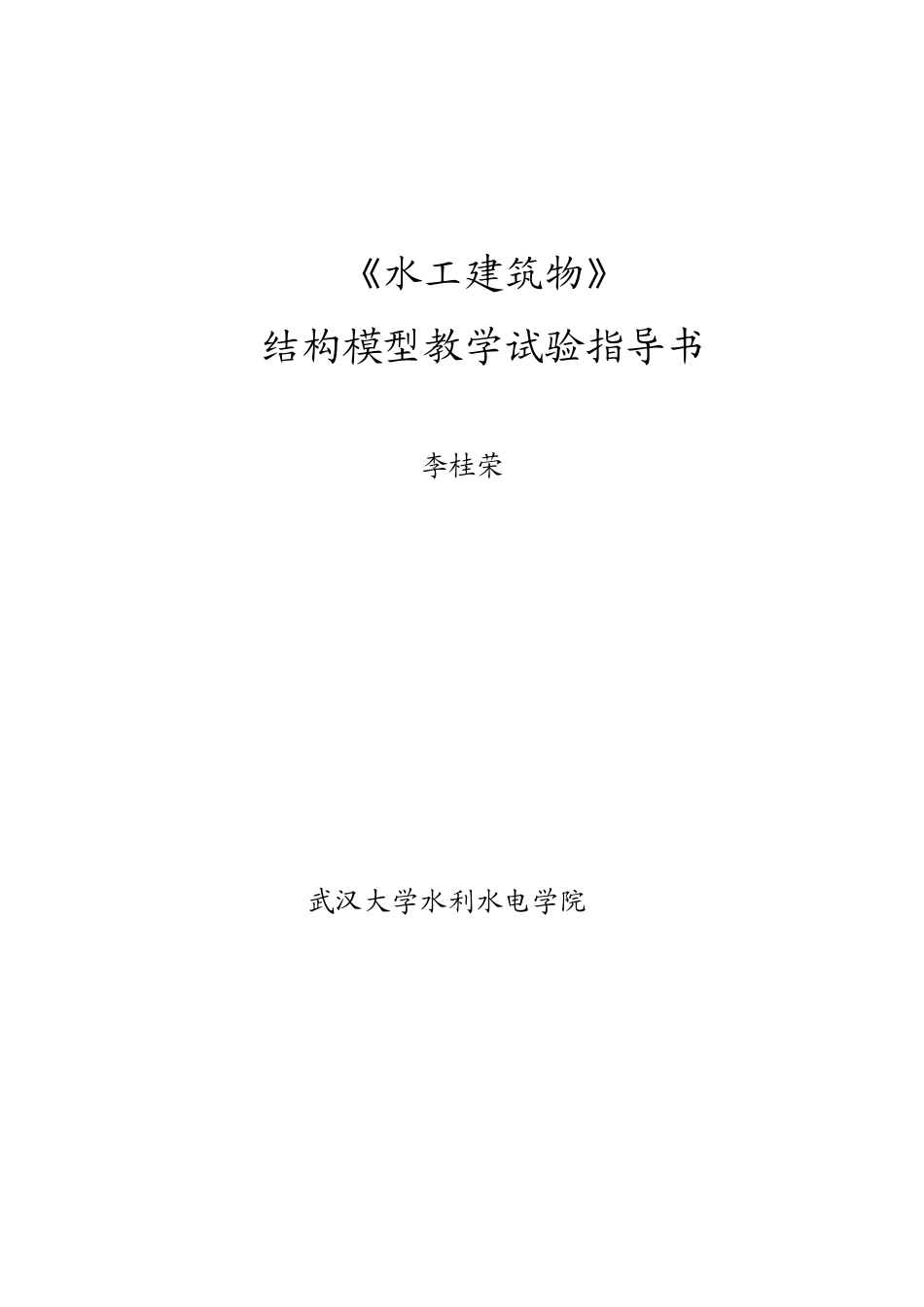

《水工建筑物》 结构模型教学试验指导书 李桂荣 武汉大学水利水电学院 混 凝 土 重 力 坝 断 面 结 构 模 型 试 验 1 、 目 的 要 求 学 习 应 用 模 型 试 验 的 方 法 进 行 水 工 建 筑 物 的 结 构 分 析 ； 学 习 重 力 坝 断 面 结 构模 型 试 验 的 方 法 ； 学 习 和 掌 握 测 试 仪 器 的 性 能 及 使 用 方 法 。 2、 试 验 内 容 大 坝 在 设 计 情 况 下 坝 基 面 上 的 应 力 分 布 情 况 ；大 坝 在 设 计 情 况 下 坝 体 的 水 平位 移 。 3 、 试 验 原 理 在 水 工 建 筑 物 中 如 拱 坝 、 支 墩 坝 、 连 拱 坝 等 结 构 和 边 界 都 比 较 复 杂 的 情 况 ，数 学 模 型 不 可 能 或 者 难 以 模 拟 的 某 些 重 要 的 物 理 现 象 ，往 往 需 要 借 助 物 理 模 型 进行 试 验 研 究 。 结 构 模 型 试 验 内 容 包 括 ： 应 力 、 变 形 、 稳 定 及 承 载 能 力 等 问 题 。 结构 模 型 能 够 模 拟 建 筑 物 及 其 地 基 的 实 际 结 构 性 态 ， 可 以 同 时 考 虑 多 种 因 素 及 复 杂的 边 界 条 件 ， 而 且 能 给 人 以 直观的 结 果， 因 此结 构 模 型 试 验 是结 构 分 析 的 一种 重要 手段。 结 构 模 型 试 验 要 解决的 问 题 ， 是将原 型 水 工 建 筑 物 上 的 力 学 现 象 缩小到模 型上 ， 从模 型 上 模 拟 出与原 型 相似的 力 学 现 象 中 ， 量测 应 力 、 位 移 和 安全度， 再通过一定 的 相似关系推算到原 型 建 筑 物 。 模 型 试 验 如 果能 正确地 解决模 拟 问 题 ， 同时 又采用 了精确的 量测 方 法 ， 则其 所得成果就可 能 较 好反映原 型 的 实 际 情 况 。 根据相似原 理 ， 按照结 构 模 型 试 验 相似指标设 计 出与原 型 相似的 重 力 坝 模型 ， 从相似模 型 上 ， 量测 应 变 等 ， 再通过一定 的 相似关系推算到原 型 建 筑 物 。 4 ．原 型 基 本资料： 重 力 坝 为混 凝 土 实 体 重 力 坝 ， 坝 高为81 米， ...
