水工钢筋混凝土结构课程设计

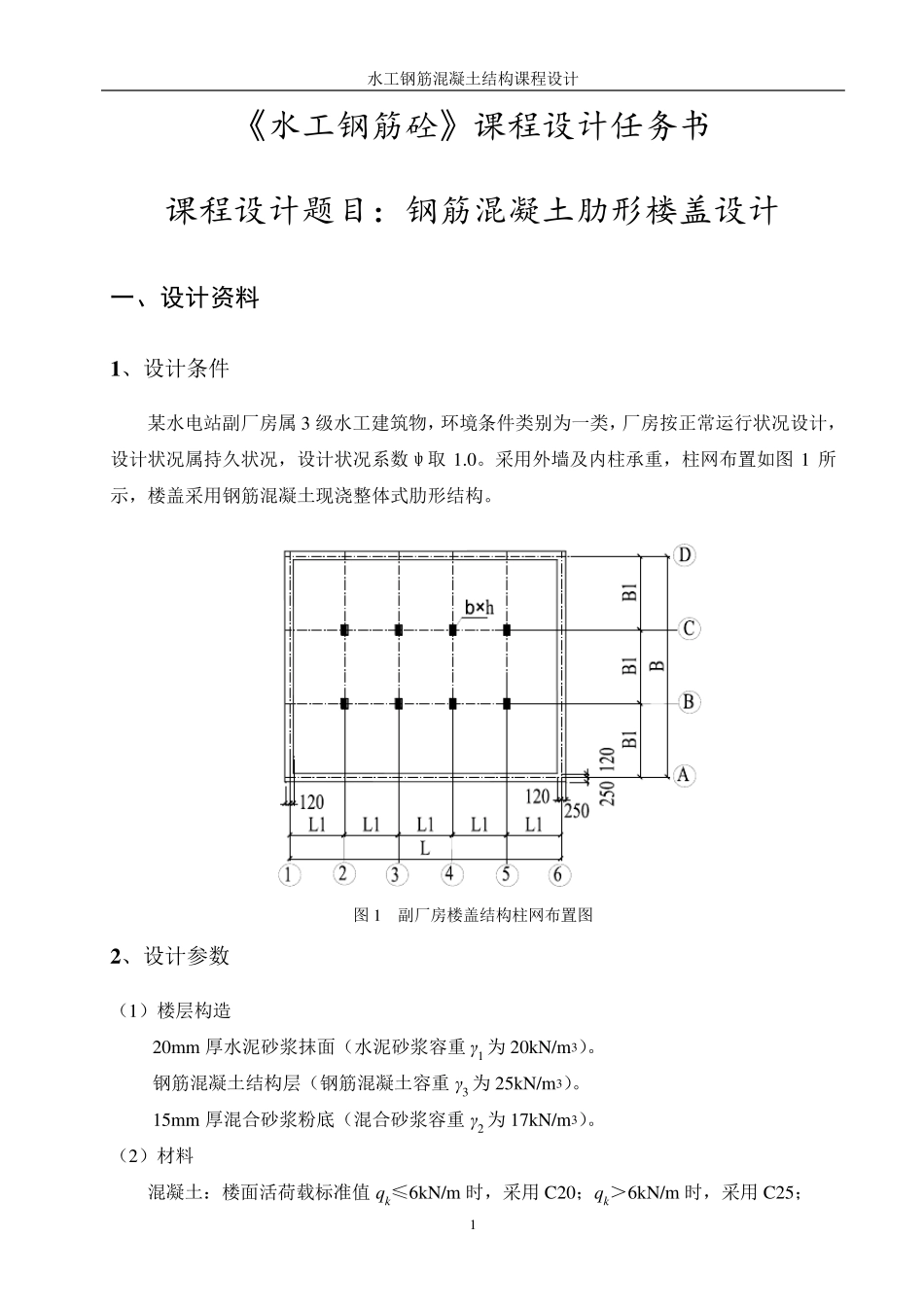

《水工钢筋混凝土结构》 课程设计 * *: ** 学 号： ********** 专 业： 14 级水利水电建筑工程(士官) 水工钢筋混凝土结构课程设计 1 《水工钢筋砼》课程设计任务书 课程设计题目：钢筋混凝土肋形楼盖设计 一、设计资料 1 、设计条件 某水电站副厂房属3 级水工建筑物，环境条件类别为一类，厂房按正常运行状况设计，设计状况属持久状况，设计状况系数ψ取 1.0。采用外墙及内柱承重，柱网布置如图 1 所示，楼盖采用钢筋混凝土现浇整体式肋形结构。 图 1 副厂房楼盖结构柱网布置图 2 、设计参数 （1）楼层构造 20m m 厚水泥砂浆抹面（水泥砂浆容重 γ1 为20kN/m 3）。 钢筋混凝土结构层（钢筋混凝土容重 γ3 为25kN/m 3）。 15m m 厚混合砂浆粉底（混合砂浆容重 γ2 为17kN/m 3）。 （2）材料 混凝土：楼面活荷载标准值 qk≤6kN/m 时，采用 C20；qk＞6kN/m 时，采用 C25； 水工钢筋混凝土结构课程设计 2 钢筋：除主梁和次梁的主筋采用HRB335 钢筋外，其余均采用HPB235 钢筋。 （3）设计参数 表1 柱网尺寸L1×B1 及荷载楼面活荷载标准值 L1×B1 （m ×m ） qk（kN/m ） 4 5 6 7 8 5.7×5.7 01 02 03 04 05 5.7×6.0 06 07 08 09 10 5.7×6.3 11 12 13 14 15 5.7×6.6 16 17 18 19 20 6.0×5.7 21 22 23 24 25 6.0×6.0 26 27 28 29 30 6.0×6.3 31 32 33 34 35 6.0×6.6 36 37 38 39 40 6.0×6.9 41 42 43 44 45 6.0×7.2 46 47 48 49 50 柱网尺寸L1×B1、柱的截面尺寸b×h = 300m m ×400m m ，楼面活荷载标准值 qk 按题号由表1 给出，如表2 所示。 表2 设计参数自选 题号 L×B（m m ×m m ） L1×B1（m m ×m m ） qk（kN/m 2） 08 23500×18000 5700×6000 6 二、设计内容 1 、肋型结构梁格布置及构件尺寸拟定 根据设计任务书提供的设计资料及表1 所填有关设计参数进行结构布置；选定材料并拟定构件截面尺寸，板的结构采用单向板结构。 2 、结构内力计算 根据结构工作状况及结构特点，确定计算简图，并进行荷载计算；计算结构内力，并根据需要绘制内力包络图。 3 、截面设计 考虑结构设计的安全、经济、便于施工等因素进行截面设计；合理选择受力钢筋，并按要求配置构造钢筋；绘制主梁内力包络图及抵抗弯矩图。 水工钢筋混凝土结构课程设计 3 4、绘制构件施工...
