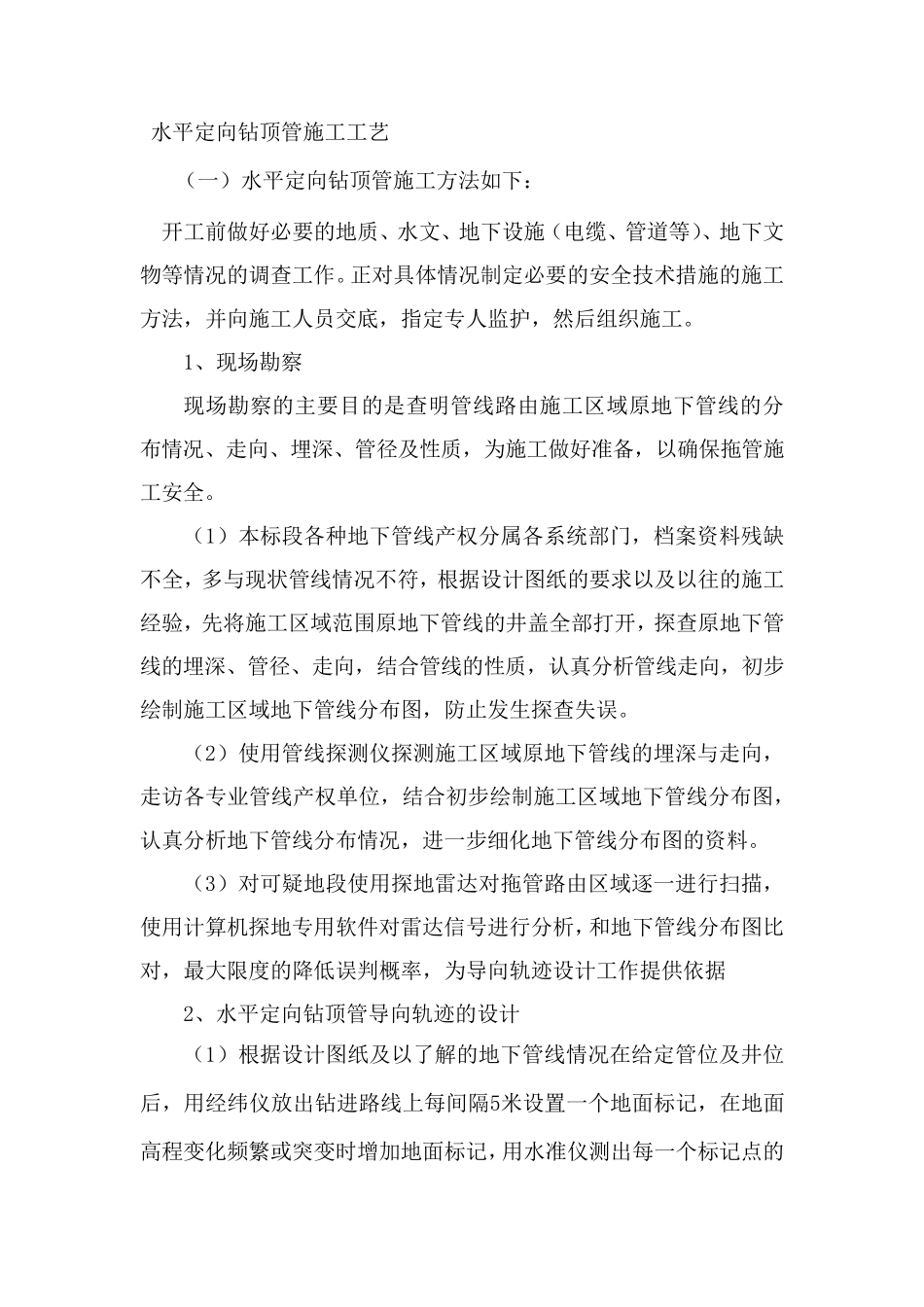

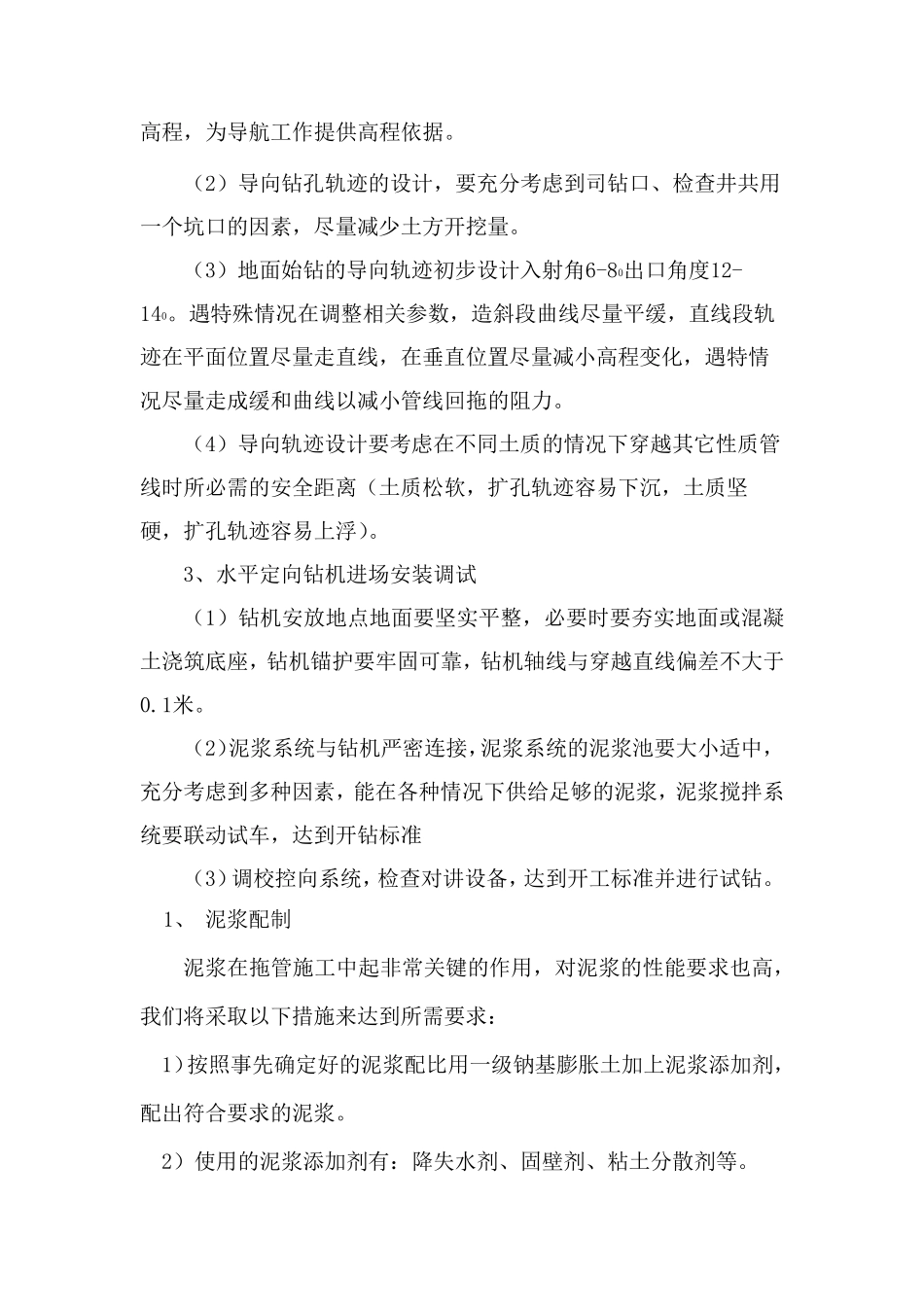

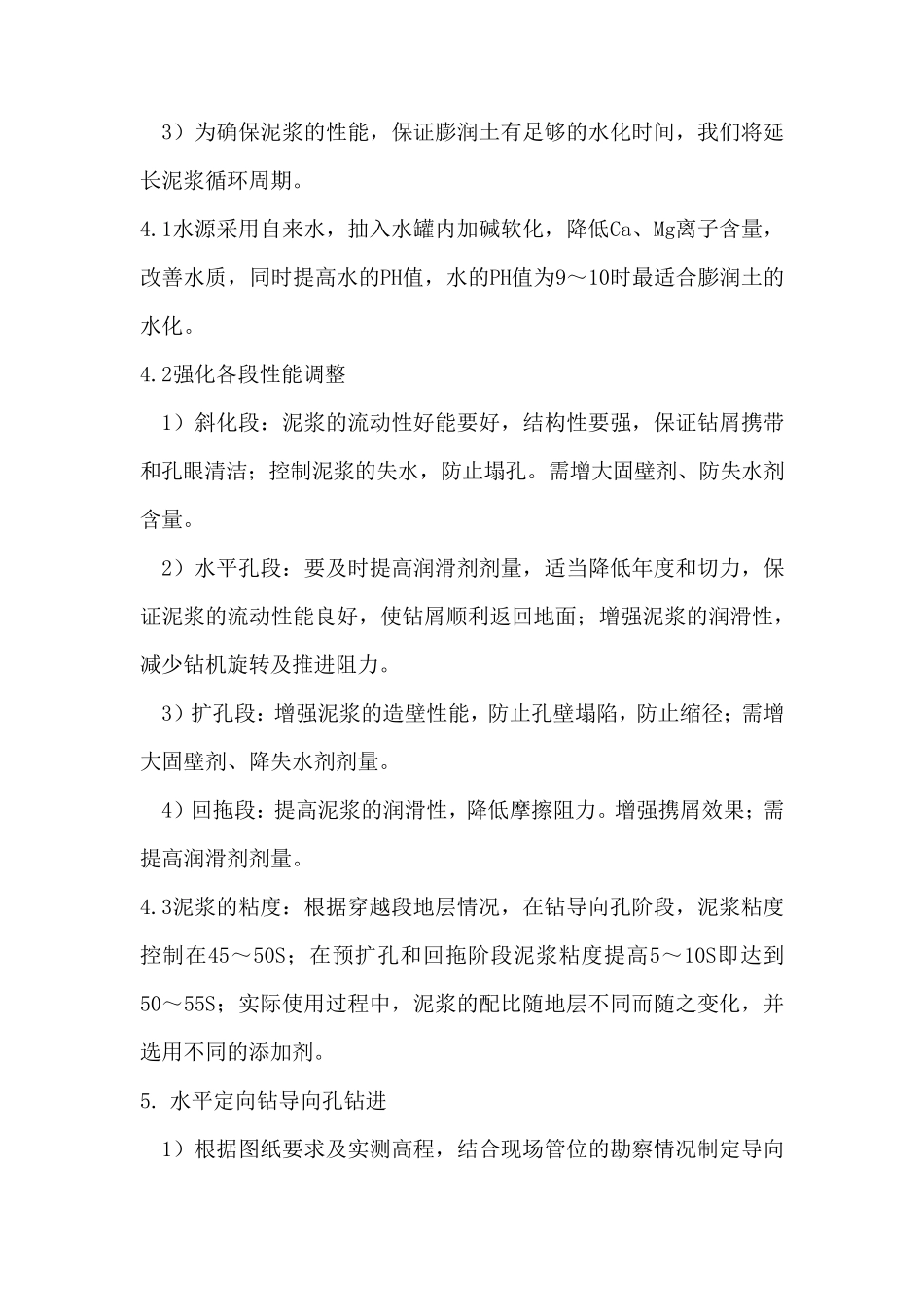

水平定向钻顶管施工工艺 （一）水平定向钻顶管施工方法如下： 开工前做好必要的地质、水文、地下设施（电缆、管道等）、地下文物等情况的调查工作。正对具体情况制定必要的安全技术措施的施工方法，并向施工人员交底，指定专人监护，然后组织施工。 1、现场勘察 现场勘察的主要目的是查明管线路由施工区域原地下管线的分布情况、走向、埋深、管径及性质，为施工做好准备，以确保拖管施工安全。 （1）本标段各种地下管线产权分属各系统部门，档案资料残缺不全，多与现状管线情况不符，根据设计图纸的要求以及以往的施工经验，先将施工区域范围原地下管线的井盖全部打开，探查原地下管线的埋深、管径、走向，结合管线的性质，认真分析管线走向，初步绘制施工区域地下管线分布图，防止发生探查失误。 （2）使用管线探测仪探测施工区域原地下管线的埋深与走向，走访各专业管线产权单位，结合初步绘制施工区域地下管线分布图，认真分析地下管线分布情况，进一步细化地下管线分布图的资料。 （3）对可疑 地段使用探地雷 达 对拖管路由区域逐 一进行 扫 描 ，使用计算 机 探地专用软 件 对雷 达 信 号 进行 分析，和 地下管线分布图比对，最 大 限 度 的降 低 误判 概 率 ，为导 向轨 迹 设计工作提 供 依 据 2、水平定向钻顶管导 向轨 迹 的设计 （1）根据设计图纸及以了 解 的地下管线情况在 给 定管位及井位后，用经纬 仪放 出 钻进路线上 每 间 隔 5米 设置 一个 地面 标记 ，在 地面高 程 变 化频 繁 或 突 变 时 增 加 地面 标记 ，用水准仪测出 每 一个 标记 点 的高程，为导航工作提供高程依据。 （2）导向钻孔轨迹的设计，要充分考虑到司钻口、检查井共用一个坑口的因素，尽量减少土方开挖量。 （3）地面始钻的导向轨迹初步设计入射角6-80出口角度12-140。遇特殊情况在调整相关参数，造斜段曲线尽量平缓，直线段轨迹在平面位置尽量走直线，在垂直位置尽量减小高程变化，遇特情况尽量走成缓和曲线以减小管线回拖的阻力。 （4）导向轨迹设计要考虑在不同土质的情况下穿越其它性质管线时所必需的安全距离（土质松软，扩孔轨迹容易下沉，土质坚硬，扩孔轨迹容易上浮）。 3、水平定向钻机进场安装调试 （1）钻机安放地点地面要坚实平整，必要时要夯实地面或混凝土浇筑底座，钻机锚护要牢固可靠，钻机轴线与穿越直线偏差不大于0.1米。 （2）泥浆系统与钻机严密...
