水水冷却器使用说明

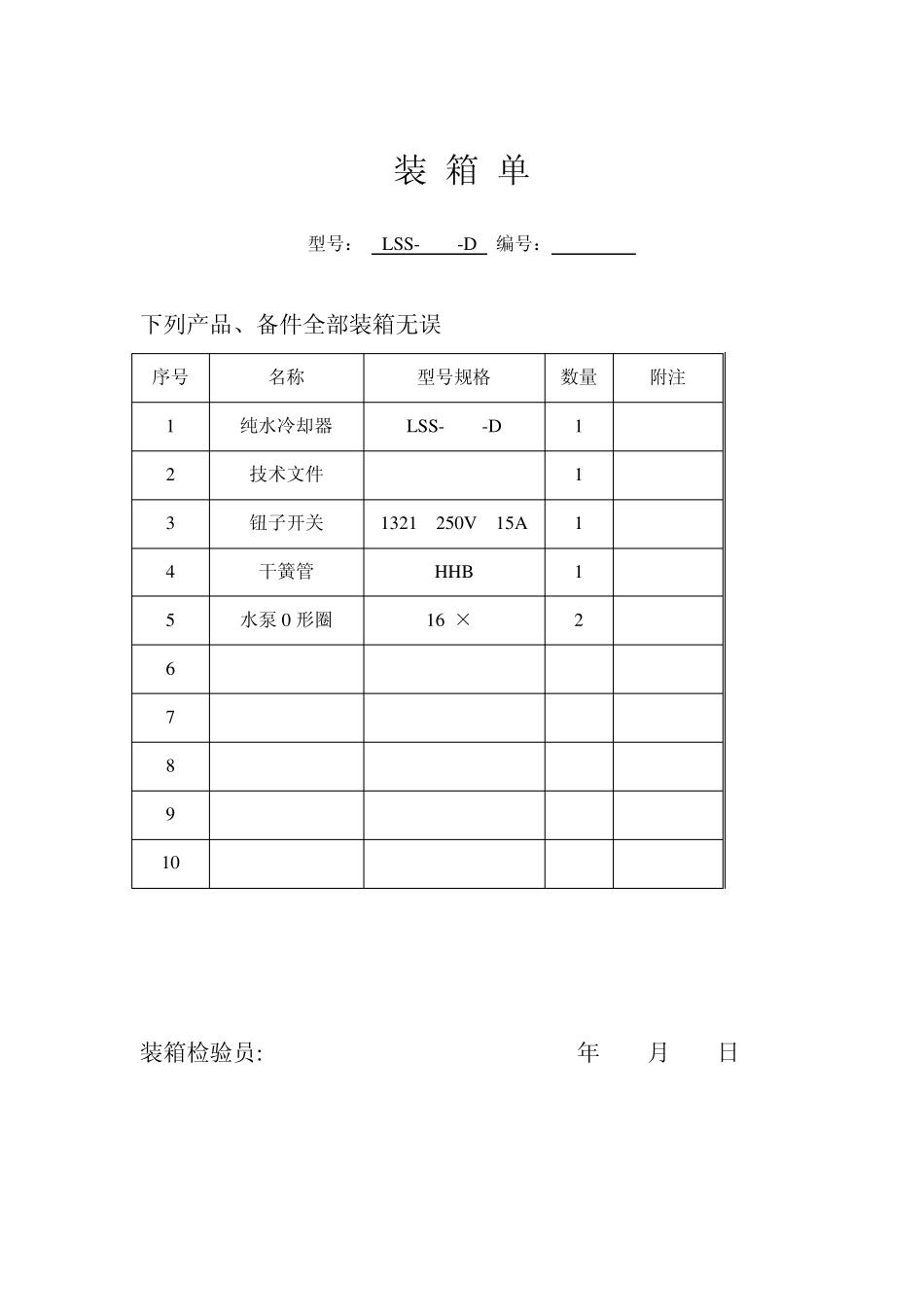

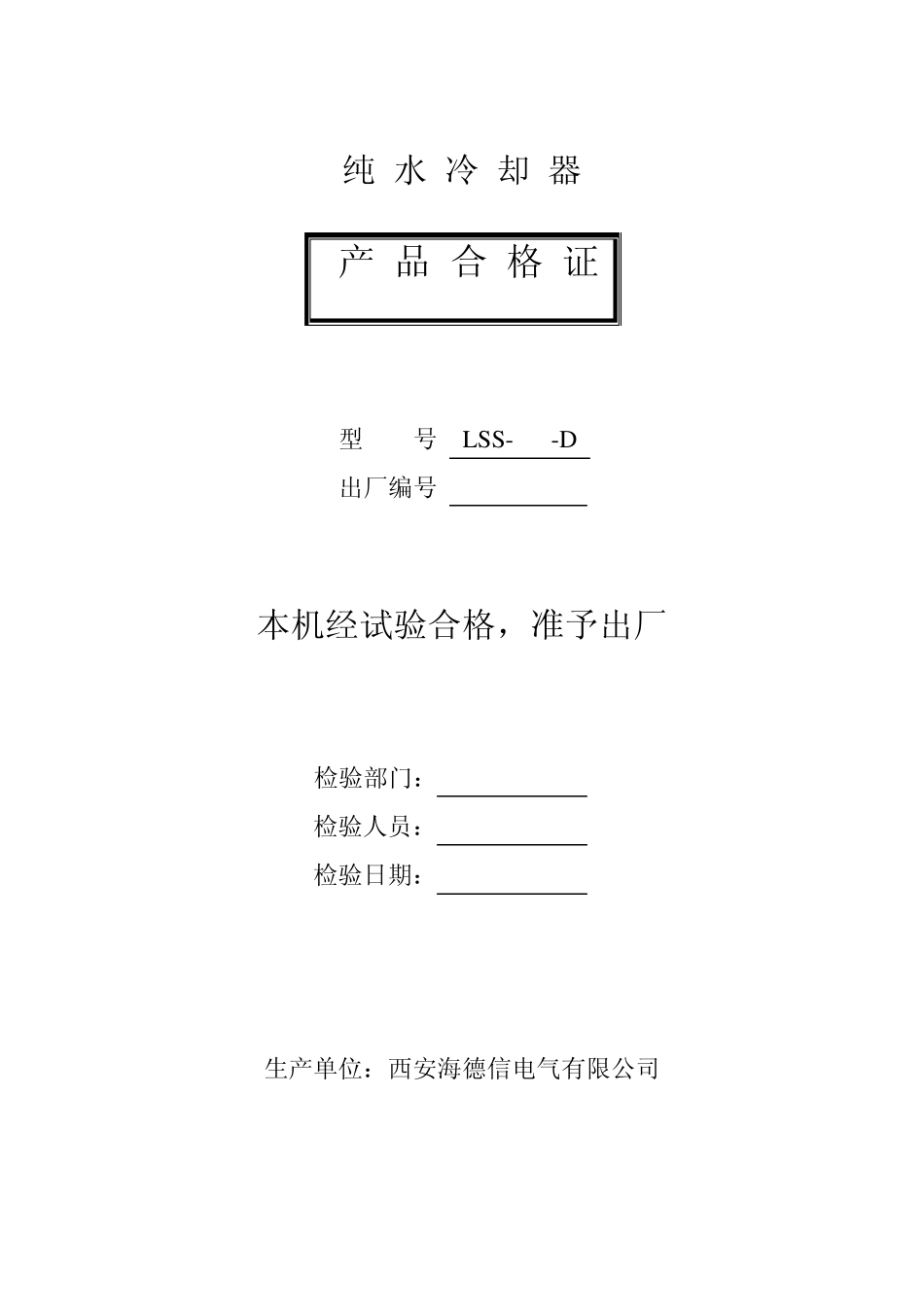

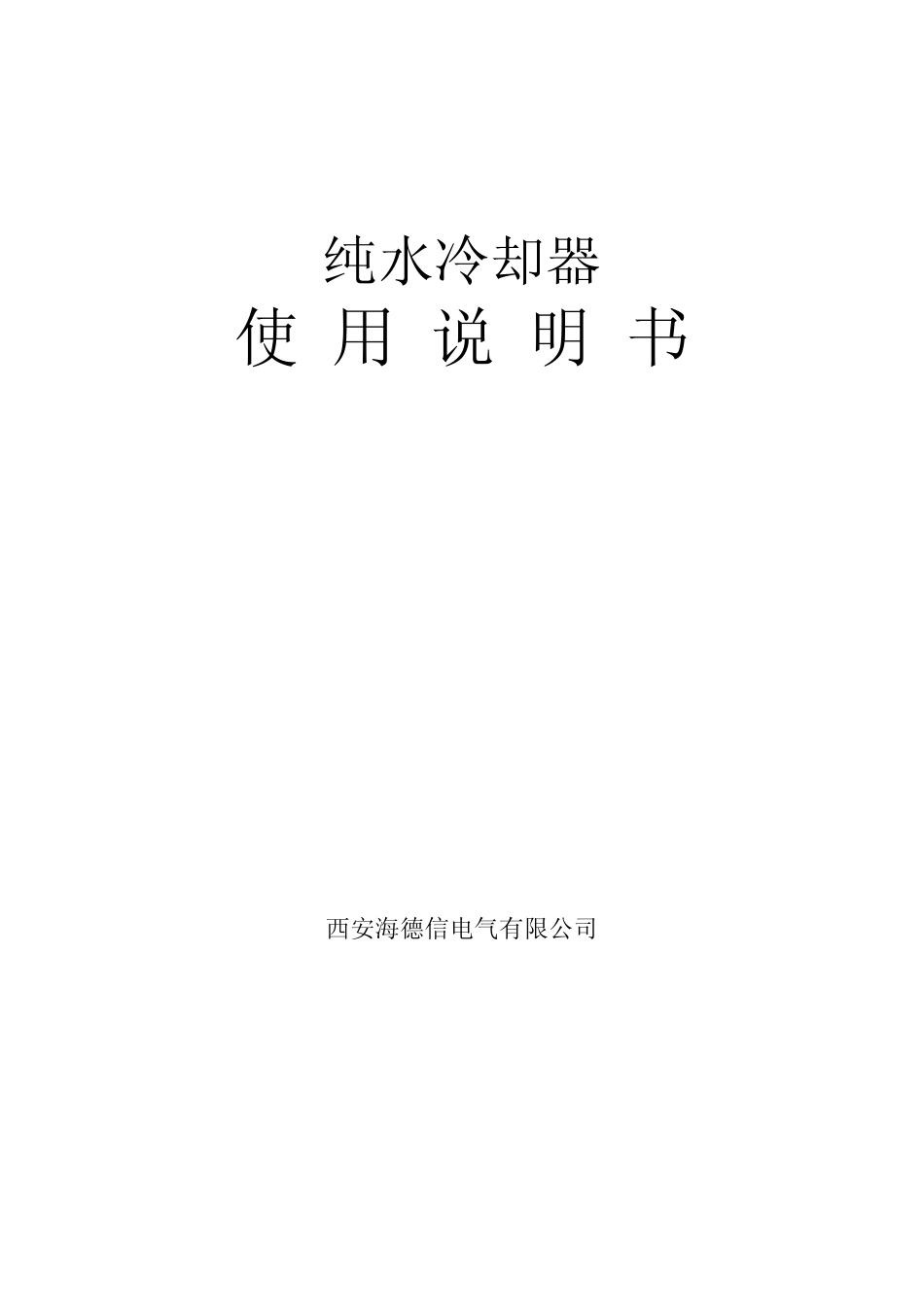

装 箱 单 型号： LSS- -D 编号： 下列产品、备件全部装箱无误 序号 名称 型号规格 数量 附注 1 纯水冷却器 LSS- -D 1 2 技术文件 1 3 钮子开关 1321 250V 15A 1 4 干簧管 HHB 1 5 水泵0 形圈 160×4 2 6 7 8 9 10 装箱检验员: 年 月 日 纯 水 冷 却 器 产 品 合 格 证 型 号 LSS- -D 出厂编号 本机经试验合格，准予出厂 检验部门： 检验人员： 检验日期： 生产单位：西安海德信电气有限公司 纯水冷却器 使 用 说 明 书 西安海德信电气有限公司 目 录 一、概述„„„„„„„„„„„„„„„„2 二、型号说明„„„„„„„„„„„„„„2 三、结构„„„„„„„„„„„„„„„„3 四、技术参数„„„„„„„„„„„„„„5 五、使用„„„„„„„„„„„„„„„„6 六、维修保养„„„„„„„„„„„„„7 －8 一、概述 LSS 系列纯水冷却装置，主要应用于冷却式大功率硅整流和感应炉及中频炉等大电气设备配套作为冷却保护副机。 本装置采用纯水（去离子水）作为主冷却介质，主冷却水循环回路和副冷却管路，设有水流量、水温、水压可控。 当装置在恶劣条件下运行时，能稳定地向主机输出额定温度、压力、流量的纯水。为了防止纯水受容器管道污染而导致水压下降，本机循环冷却系统采用 ICr18Ni9Ti 不锈钢及工程塑料制造。 二、型号说明 `L S S □ D 大水箱 冷却容量 KW 副冷却介质（普通水） 主冷却介质（纯水） 冷却装置 三、结构 本装置由换热器组、泵组、管路、大水箱及电气控制等五部分组成。结构原理图 1所示。纯水从负载吸热后进入大水箱，经工作水泵加压后，通过自动换向阀 F2进入换热器中以间壁传热方式将所载热量传给副冷却水，冷却后的纯水经本机出水口和连接管道，输入主机冷却水道吸热后又进入大水箱，重新进入水泵加压，形成周而复始循环回路，从换热器吸热后的副冷却水泄出机外。 本机动力采用双泵组合设计，两泵互为工作或备用。设计中采用自动切换电路和自动换向阀门单路输出。工作泵万一发生故障，另一水泵自动起动工作，换向阀自动换向并发出信号，且能不停机对故障进线检修。 换向器组为单独的不锈钢板式换热器。采用 2台或 3台换热器组一般为并联安装，可不停机对其中一台进行清洗或检修。 四、技术参数 LSS－系列纯水冷却装置 型号 技术参数 LSS-20-D LSS-30-D LSS-40-D LSS-50-D LSS-60-D ...
