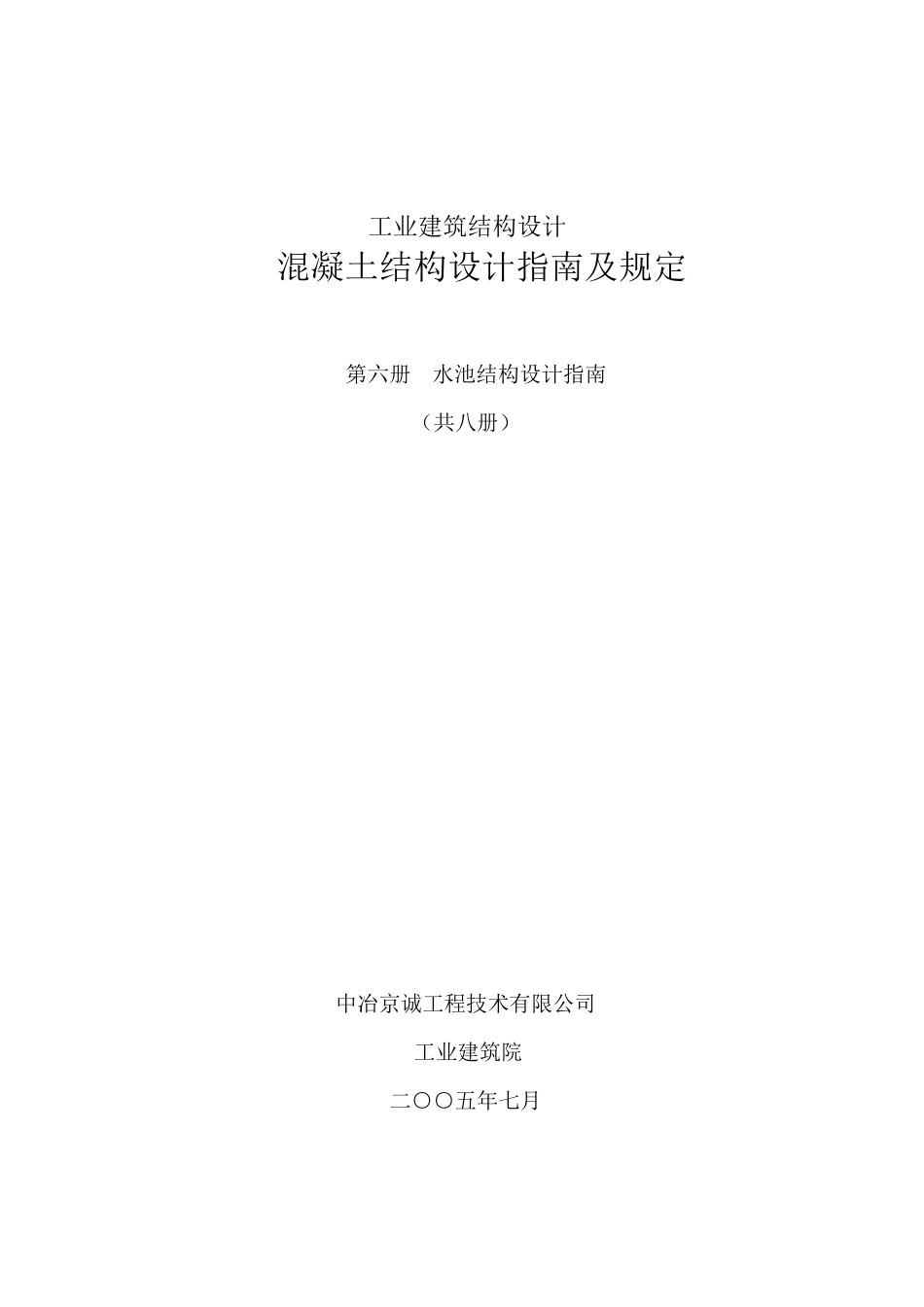

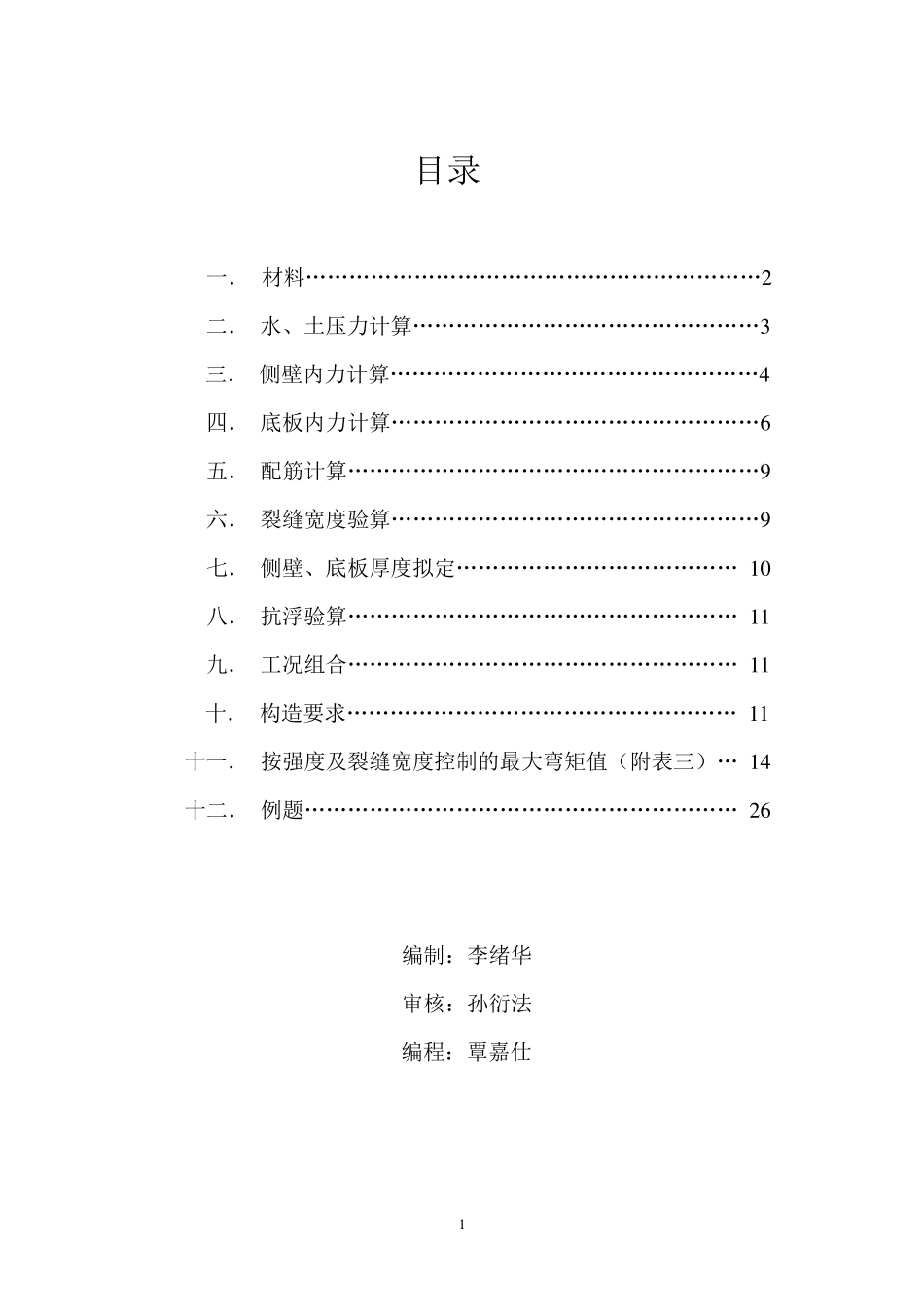

工业建筑结构设计 混凝土结构设计指南及规定 第六册 水池结构设计指南 （共八册） 中冶京诚工程技术有限公司 工业建筑院 二○○五年七月 1 目录 一． 材料………………………………………………………2 二． 水、土压力计算…………………………………………3 三． 侧壁内力计算……………………………………………4 四． 底板内力计算……………………………………………6 五． 配筋计算…………………………………………………9 六． 裂缝宽度验算……………………………………………9 七． 侧壁、底板厚度拟定………………………………… 1 0 八． 抗浮验算……………………………………………… 1 1 九． 工况组合……………………………………………… 1 1 十． 构造要求……………………………………………… 1 1 十一． 按强度及裂缝宽度控制的最大弯矩值（附表三）… 1 4 十二． 例题…………………………………………………… 2 6 编制：李绪华 审核：孙衍法 编程：覃嘉仕 2 钢铁厂的设计中会经常遇到水池，无论是炼铁、炼钢，还是轧钢，都存在水池。因没有统一的设计方法，导致设计方法较为离散。结合《给水排水工程钢筋混凝土水池结构设计规程》（CECS 138:2002），对水池结构的设计方法进行一定的统一。 一．材料 1．砼强度等级不低于C25，严寒和寒冷地区不低于C30。 2．抗渗等级，根据最大作用水头与砼厚度的比值确定 最大作用水头与砼壁、板厚度之比iw 抗渗等级 ＜10 S4 10~30 S6 ＞30 S8 注：抗渗等级si 的定义系指龄期为28d 的砼试件，施加 i×0.1MPa 水压后满足不渗水指标 一般情况下采用S6 即可满足要求。 3．抗冻等级 最冷月平均气温低于－3℃的地区，外露的钢筋砼构筑物的砼应具有良好的抗冻性能，按下表采用： 大气温度 抗冻等级 最冷月平均气温低于－10℃ F200 最冷月平均气温在－3～－10℃ F150 砼抗冻等级Fi 系指龄期为28d 的砼试件，在进行相应要求冻融循环总次数 i 次作用，其强度降低不大于25%，重量损失不超过 5%。 3 最冷月平均气温在《民用建筑热工设计规范》GB 50176-93 中查取。如： 北京 －4.5℃ 天津 －4.0℃ 通化 －16.1℃ 石家庄 －2.9℃ 承德 －9.4℃ 西安 －0.9℃ 太原 －6.5℃ 本溪 －12.2℃ 兰州 －6.7℃ 银川 －8.9℃ 基本上除东北、西北和华北的大部分地区外，其他地区均不需要考虑砼抗...
