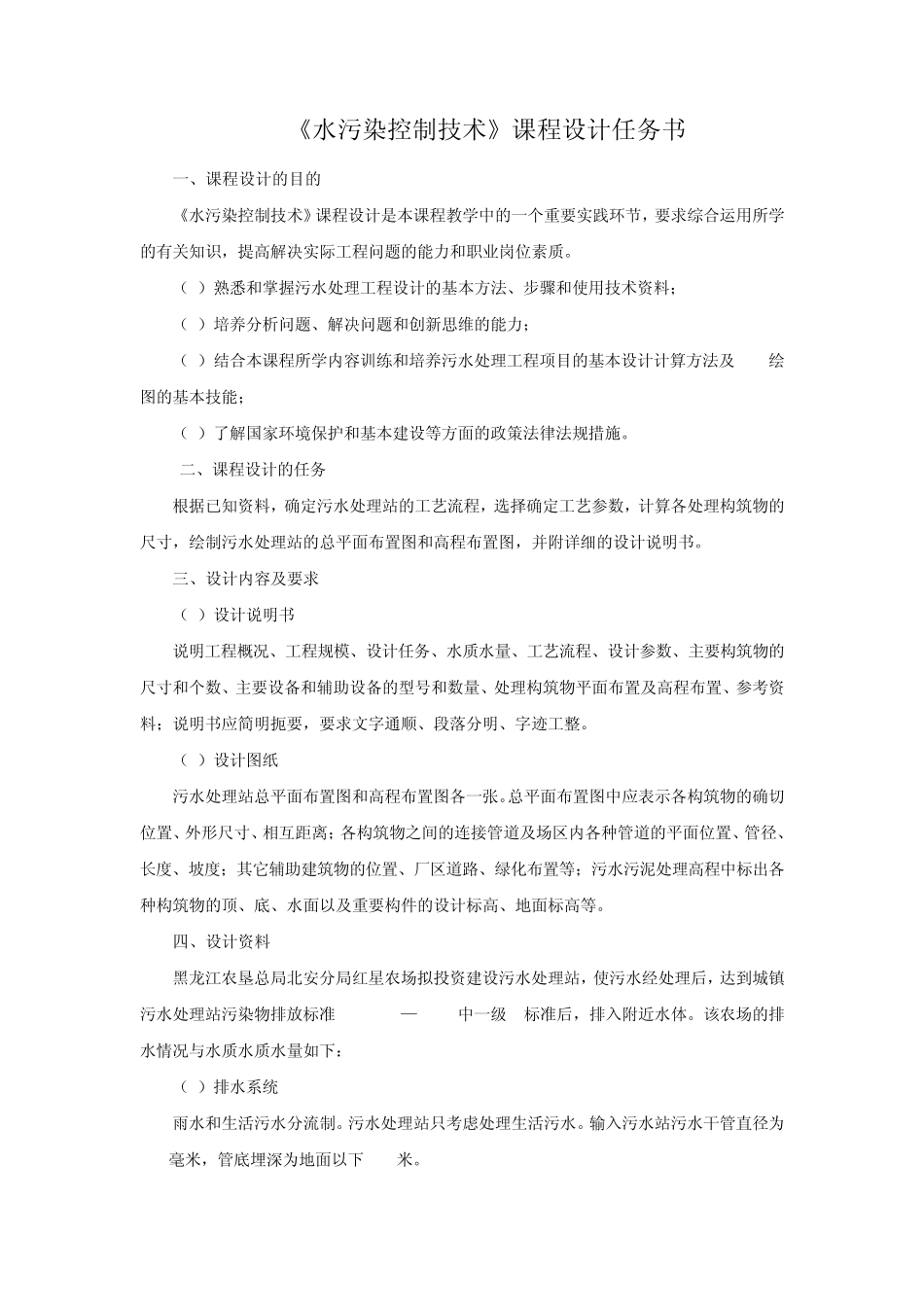

《水污染控制技术》课程设计 任务书与指导书 黑龙江建筑职业技术学院市政学院 环境教研室 《水污染控制技术》课程设计任务书 一、课程设计的目的 《水污染控制技术》课程设计是本课程教学中的一个重要实践环节，要求综合运用所学的有关知识，提高解决实际工程问题的能力和职业岗位素质。 （1）熟悉和掌握污水处理工程设计的基本方法、步骤和使用技术资料； （2）培养分析问题、解决问题和创新思维的能力； （3）结合本课程所学内容训练和培养污水处理工程项目的基本设计计算方法及 CAD绘图的基本技能； （4）了解国家环境保护和基本建设等方面的政策法律法规措施。 二、课程设计的任务 根据已知资料，确定污水处理站的工艺流程，选择确定工艺参数，计算各处理构筑物的尺寸，绘制污水处理站的总平面布置图和高程布置图，并附详细的设计说明书。 三、设计内容及要求 （1）设计说明书 说明工程概况、工程规模、设计任务、水质水量、工艺流程、设计参数、主要构筑物的尺寸和个数、主要设备和辅助设备的型号和数量、处理构筑物平面布置及高程布置、参考资料；说明书应简明扼要，要求文字通顺、段落分明、字迹工整。 （2）设计图纸 污水处理站总平面布置图和高程布置图各一张。总平面布置图中应表示各构筑物的确切位置、外形尺寸、相互距离；各构筑物之间的连接管道及场区内各种管道的平面位置、管径、长度、坡度；其它辅助建筑物的位置、厂区道路、绿化布置等；污水污泥处理高程中标出各种构筑物的顶、底、水面以及重要构件的设计标高、地面标高等。 四、设计资料 黑龙江农垦总局北安分局红星农场拟投资建设污水处理站，使污水经处理后，达到城镇污水处理站污染物排放标准(GB18918—2002)中一级 b标准后，排入附近水体。该农场的排水情况与水质水质水量如下： （1）排水系统 雨水和生活污水分流制。污水处理站只考虑处理生活污水。输入污水站污水干管直径为600毫米，管底埋深为地面以下 3.8米。 （2）生活污水水量和水质如下： 表 类 别 Q （m3/d） COD （mg/l） BOD5 （mg/l） SS （mg/l） PH值 生活污水 4800 2８0 150 100 中性 注：生活污水总变化系数为1.4。 五、参考资料 （1）室外排水设计规范 GB50014-2006； （2）《给水排水设计手册》（第一、五、十、十一册）.北京：中国建筑工业出版社.2001； （3）《水污染控制技术》.中国劳动社会保障出版社； （4）中华人民共和国国家标准.给水排水制...
