水泥罐抗倾覆验算

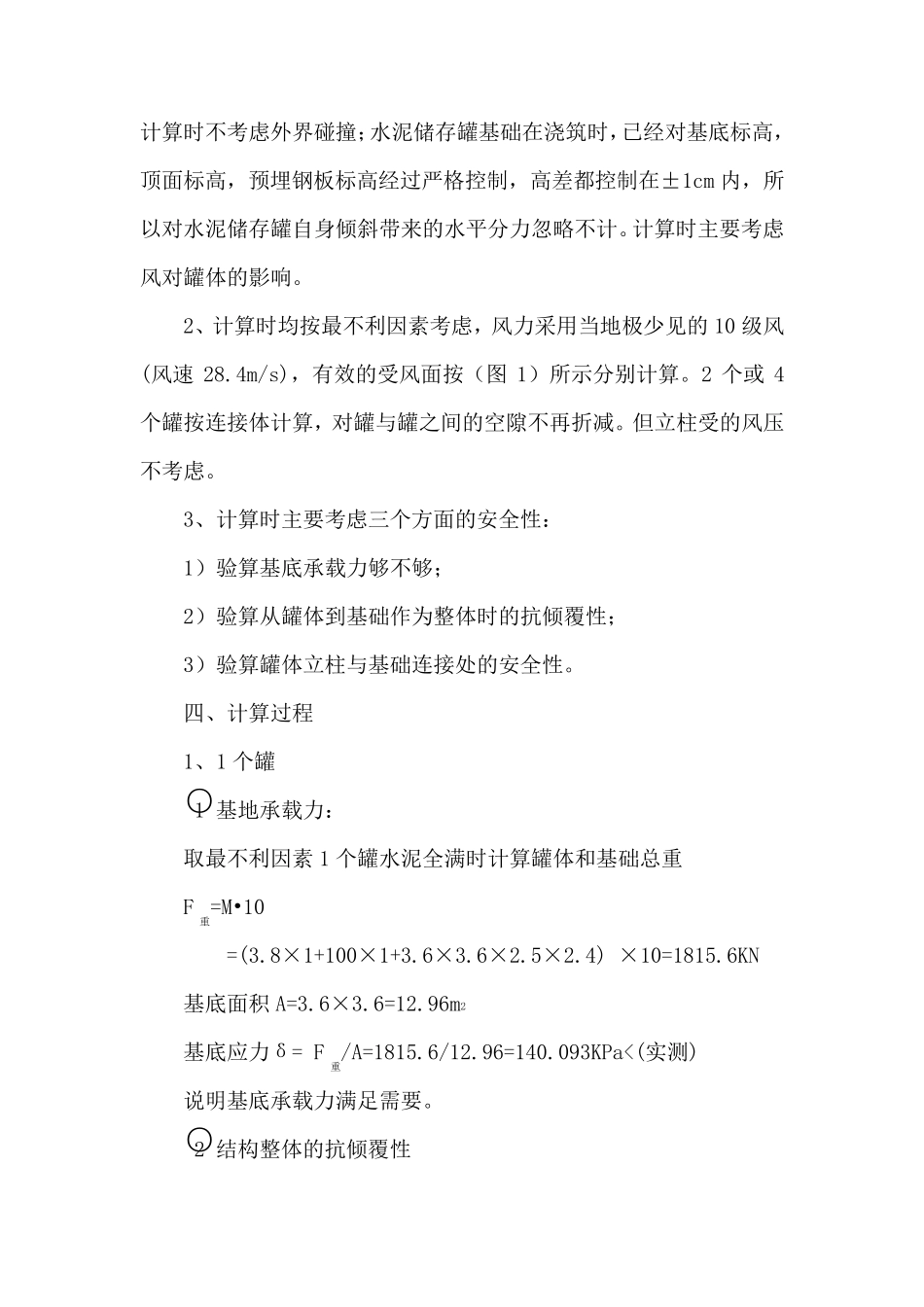

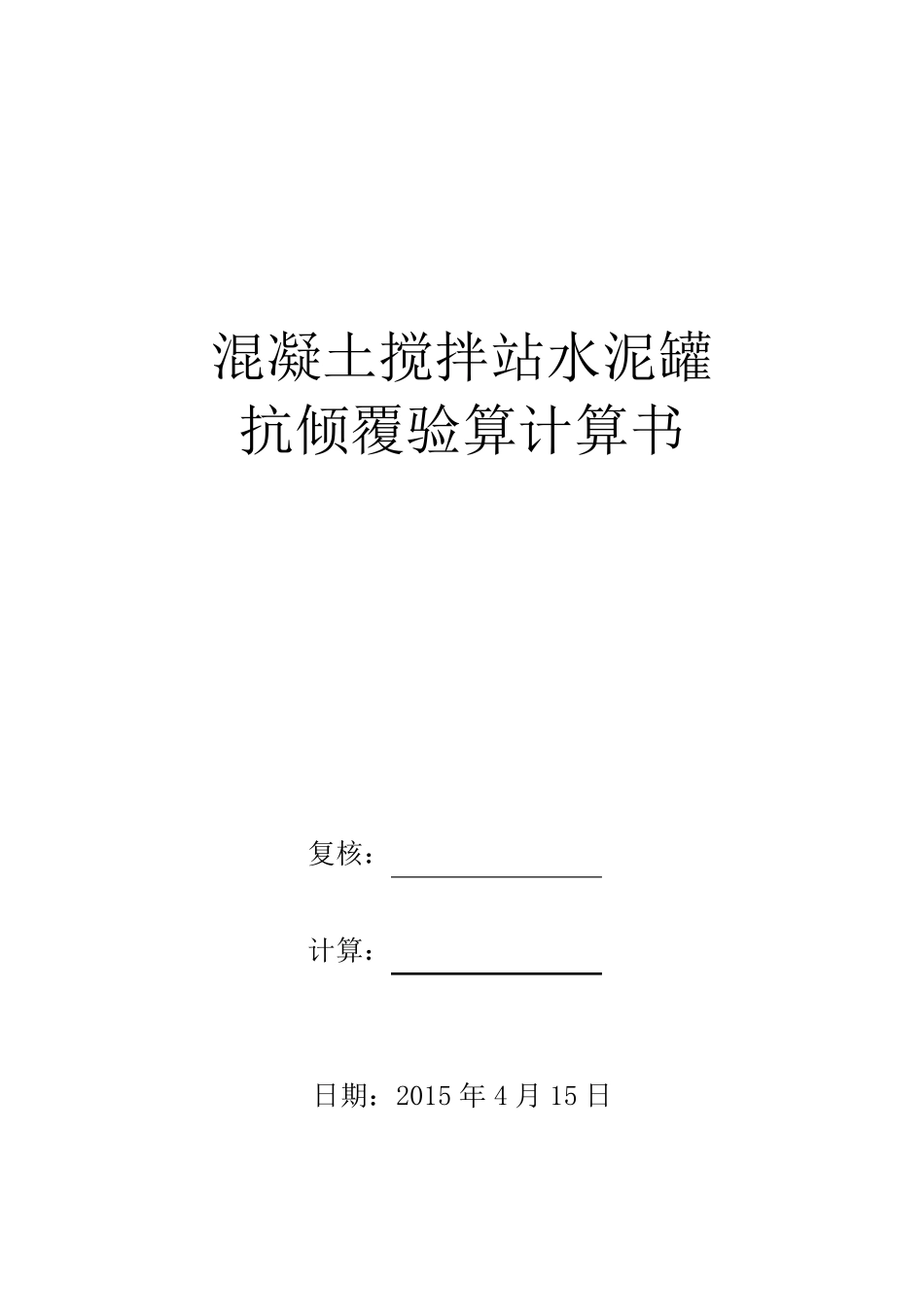

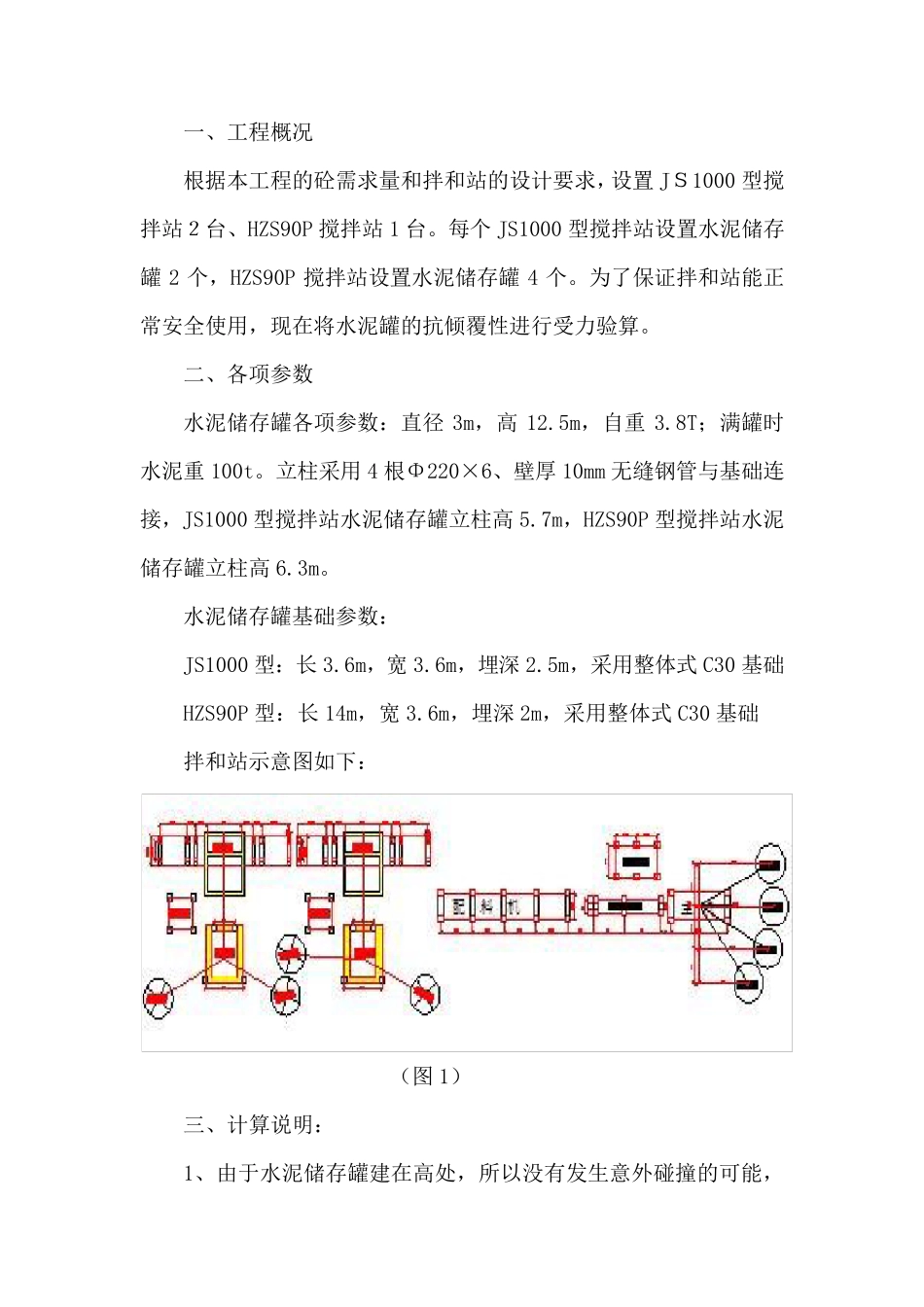

混凝土搅拌站水泥罐 抗倾覆验算计算书 复核： 计算： 日期：2015 年 4 月 15 日 一、工程概况 根据本工程的砼需求量和拌和站的设计要求，设置JＳ1000 型搅拌站２台、HZS90P 搅拌站1 台。每个JS1000 型搅拌站设置水泥储存罐2 个，HZS90P 搅拌站设置水泥储存罐4 个。为了保证拌和站能正常安全使用，现在将水泥罐的抗倾覆性进行受力验算。 二、各项参数 水泥储存罐各项参数：直径3m，高12.5m，自重3.8T；满罐时水泥重100t。立柱采用4 根Φ220×6、壁厚 10mm 无缝钢管与基础连接，JS1000 型搅拌站水泥储存罐立柱高5.7m，HZS90P 型搅拌站水泥储存罐立柱高6.3m。 水泥储存罐基础参数： JS1000 型：长 3.6m，宽 3.6m，埋深 2.5m，采用整体式 C30 基础 HZS90P 型：长 14m，宽 3.6m，埋深 2m，采用整体式 C30 基础 拌和站示意图如下： （图 1） 三、计算说明： 1、由于水泥储存罐建在高处，所以没有发生意外碰撞的可能， 计算时不考虑外界碰撞；水泥储存罐基础在浇筑时，已经对基底标高，顶面标高，预埋钢板标高经过严格控制，高差都控制在±1cm 内，所以对水泥储存罐自身倾斜带来的水平分力忽略不计。计算时主要考虑风对罐体的影响。 2、计算时均按最不利因素考虑，风力采用当地极少见的10 级风(风速28.4m/s)，有效的受风面按（图1）所示分别计算。2 个或4个罐按连接体计算，对罐与罐之间的空隙不再折减。但立柱受的风压不考虑。 3、计算时主要考虑三个方面的安全性： 1）验算基底承载力够不够； 2）验算从罐体到基础作为整体时的抗倾覆性； 3）验算罐体立柱与基础连接处的安全性。 四、计算过程 1、1 个罐 ○1 基地承载力： 取最不利因素1 个罐水泥全满时计算罐体和基础总重 F重=M•10 =(3.8×1+100×1+3.6×3.6×2.5×2.4) ×10=1815.6KN 基底面积A=3.6×3.6=12.96m2 基底应力δ= F重/A=1815.6/12.96=140.093KPa<(实测) 说明基底承载力满足需要。 ○2 结构整体的抗倾覆性 取最不利因素为1 个罐全为空罐时计算。 风荷载强度W=K1•K2•K3•W0 式中：K1为风载体形系数，查表得K1=0.8； K2为风压高度变化系数，查表得K2=1.0； K3为地形、地理变化系数，按一般平坦空旷地区取K3=1.0； W0为基本风压值； 基本风压值W0=（γ•ν2）/2q 式中：γ为空气重度，取标准大气压下，常温为15℃时的空气重度12.255N/m3。 q 为重力加速度，取9.8m/s2 W0=（12.255×28.42）/（2×9.8）=...
