水泵惯性平台弹簧选型计算程序

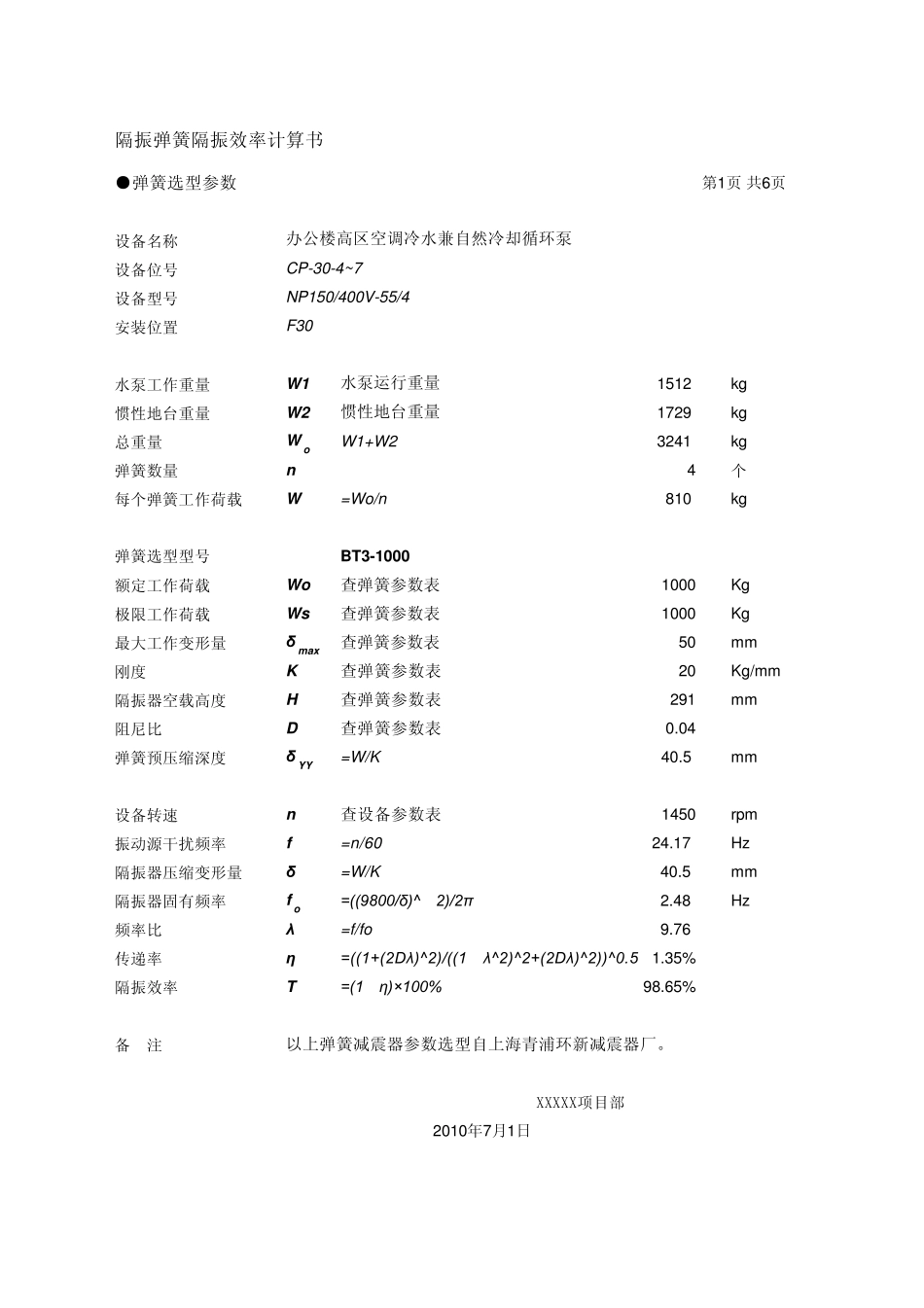

隔振弹簧隔振效率计算书●弹簧选型参数第1页 共6页设备名称设备位号设备型号安装位置水泵工作重量W1水泵运行重量1512kg惯性地台重量W2惯性地台重量1729kg总重量W oW1+W23241kg弹簧数量n4个每个弹簧工作荷载W=Wo/n810kgBT3-1000额定工作荷载Wo查弹簧参数表1000Kg极限工作荷载Ws查弹簧参数表1000Kg最大工作变形量δ max查弹簧参数表50mm刚度K查弹簧参数表20Kg/mm隔振器空载高度H查弹簧参数表291mm阻尼比D查弹簧参数表0.04弹簧预压缩深度δ YY=W/K40.5mm设备转速n查设备参数表1450rpm振动源干扰频率f=n/6024.17Hz隔振器压缩变形量δ=W/K40.5mm隔振器固有频率f o=((9800/δ)^-2)/2π2.48Hz频率比λ=f/fo9.76传递率η=((1+(2Dλ)^2)/((1-λ^2)^2+(2Dλ)^2))^0.51.35%隔振效率T=(1-η)×100%98.65%备 注以上弹簧减震器参数选型自上海青浦环新减震器厂。XXXXX项目部2010年7月1日弹簧选型型号办公楼高区空调冷水兼自然冷却循环泵CP-30-4~7NP150/400V-55/4F30隔振弹簧隔振效率计算书●弹簧选型参数第2页 共6页设备名称设备位号设备型号安装位置水泵工作重量W1水泵运行重量1680kg惯性地台重量W2惯性地台重量1643kg总重量W oW1+W23323kg弹簧数量n4个每个弹簧工作荷载W=Wo/n831kgBT3-1000额定工作荷载Wo查弹簧参数表1000Kg极限工作荷载Ws查弹簧参数表1000Kg最大工作变形量δ max查弹簧参数表50mm刚度K查弹簧参数表20Kg/mm隔振器空载高度H查弹簧参数表291mm阻尼比D查弹簧参数表0.04弹簧预压缩深度δ YY=W/K41.5mm设备转速n查设备参数表1450rpm振动源干扰频率f=n/6024.17Hz隔振器压缩变形量δ=W/K41.5mm隔振器固有频率f o=((9800/δ)^-2)/2π2.44Hz频率比λ=f/fo9.89传递率η=((1+(2Dλ)^2)/((1-λ^2)^2+(2Dλ)^2))^0.51.32%隔振效率T=(1-η)×100%98.68%备 注以上弹簧减震器参数选型自上海青浦环新减震器厂。XXXXX项目部2010年7月1日F30弹簧选型型号办公楼中区空调冷水兼自然冷却循环泵CP-30-1~3ASP150B-55/4隔振弹簧隔振效率计算书●弹簧选型参数第3页 共6页设备名称设备位号设备型号安装位置水泵工作重量W1水泵运行重量1204kg惯性地台重量W2惯性地台重量1643kg总重量W oW1+W22847弹簧数量n4每个弹簧工作荷载W=Wo/n712kg弹簧预压缩深度δ YY=W/K0.0mmBT3-800额定工作荷载Wo查弹簧参数表800Kg极限工作荷载Ws查弹簧参数表800Kg最大工作变形量δ max查弹簧参数表50mm刚度K查弹簧参数表16Kg/mm隔振器空载高度H查弹簧参数表275mm阻尼比D查弹簧参数表...
