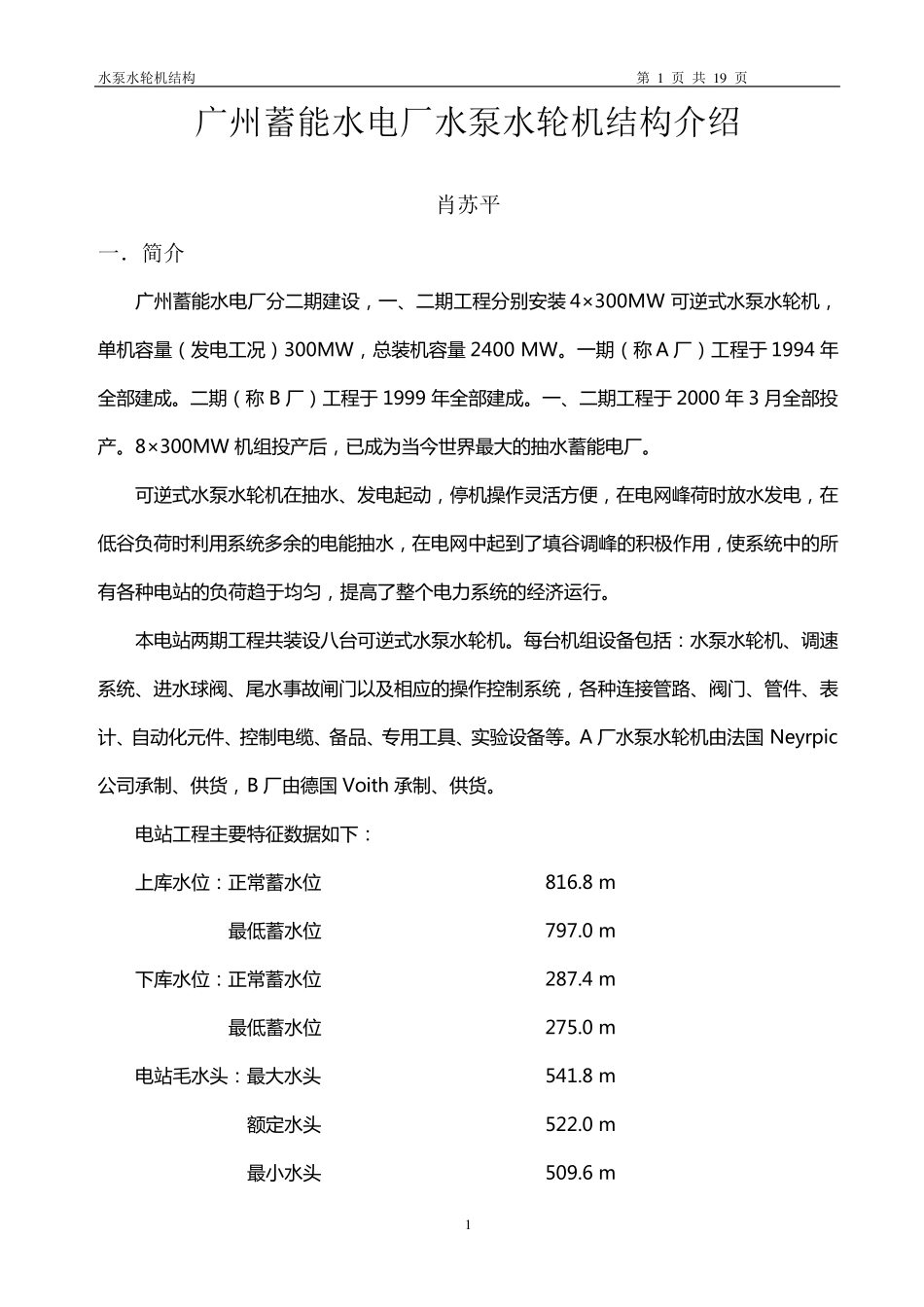

水泵水轮机结构 第 1 页 共 1 9 页 1 广州蓄能水电厂水泵水轮机结构介绍 肖苏平 一．简介 广 州 蓄 能 水 电 厂 分 二 期 建 设 ， 一 、二 期 工 程 分 别 安 装 4×300MW 可 逆 式 水 泵 水 轮 机 ，单 机 容 量 （ 发 电 工 况 ） 300MW， 总 装 机 容 量 2400 MW。 一 期 （ 称 A 厂 ） 工 程 于 1994 年全 部 建 成 。 二 期 （ 称 B 厂 ） 工 程 于 1999 年 全 部 建 成 。 一 、二 期 工 程 于 2000 年 3 月 全 部 投产 。 8×300MW 机 组 投 产 后 ， 已 成 为 当 今 世 界 最 大 的 抽 水 蓄 能 电 厂 。 可 逆 式 水 泵 水 轮 机 在 抽 水 、发 电 起 动 ， 停 机 操 作 灵 活 方 便 ， 在 电 网 峰 荷 时 放 水 发 电 ， 在低 谷 负 荷 时 利 用 系 统 多 余 的 电 能 抽 水 ， 在 电 网 中 起 到 了 填 谷 调 峰 的 积 极 作 用 ， 使 系 统 中 的 所有 各 种 电 站 的 负 荷 趋 于 均 匀 ， 提 高 了 整 个 电 力 系 统 的 经 济 运 行 。 本 电 站 两 期 工 程 共 装 设 八 台 可 逆 式 水 泵 水 轮 机 。 每 台 机 组 设 备 包 括 ： 水 泵 水 轮 机 、调 速系 统 、进 水 球 阀 、尾 水 事 故 闸 门 以 及 相 应 的 操 作 控 制 系 统 ， 各 种 连 接 管 路 、阀 门 、管 件 、表计 、自 动 化 元 件 、控 制 电 缆 、备 品 、专 用 工 具 、实 验 设 备 等 。A 厂 水 泵 水 轮 机 由 法 国Neyrpic公 司 承 制 、供 货 ， B 厂 由 德 国 Voith 承 制 、供 货 。 电 站 工 程 主 要 特 征 数 据 如 下 ： 上 库 水 位 ： 正 常 蓄 水 位 816.8 m 最 低 蓄 水 位 797.0 m 下 库 水 位 ： 正 常 蓄 水 位 287.4 m 最 低 蓄 水 位 275.0 m 电 站 毛 水 头 ： 最 大 水 头 541.8 m 额 定 水 头 522.0 m 最 小 水 头 509.6 m 水泵水轮机结构 第 2 页 共 1 9 页 2 二．水泵水轮机基本参数 水 泵 水 轮 机 为 竖 轴 单 级 、可逆、法兰西斯式，具有可调导水...
