水泵站课程设计

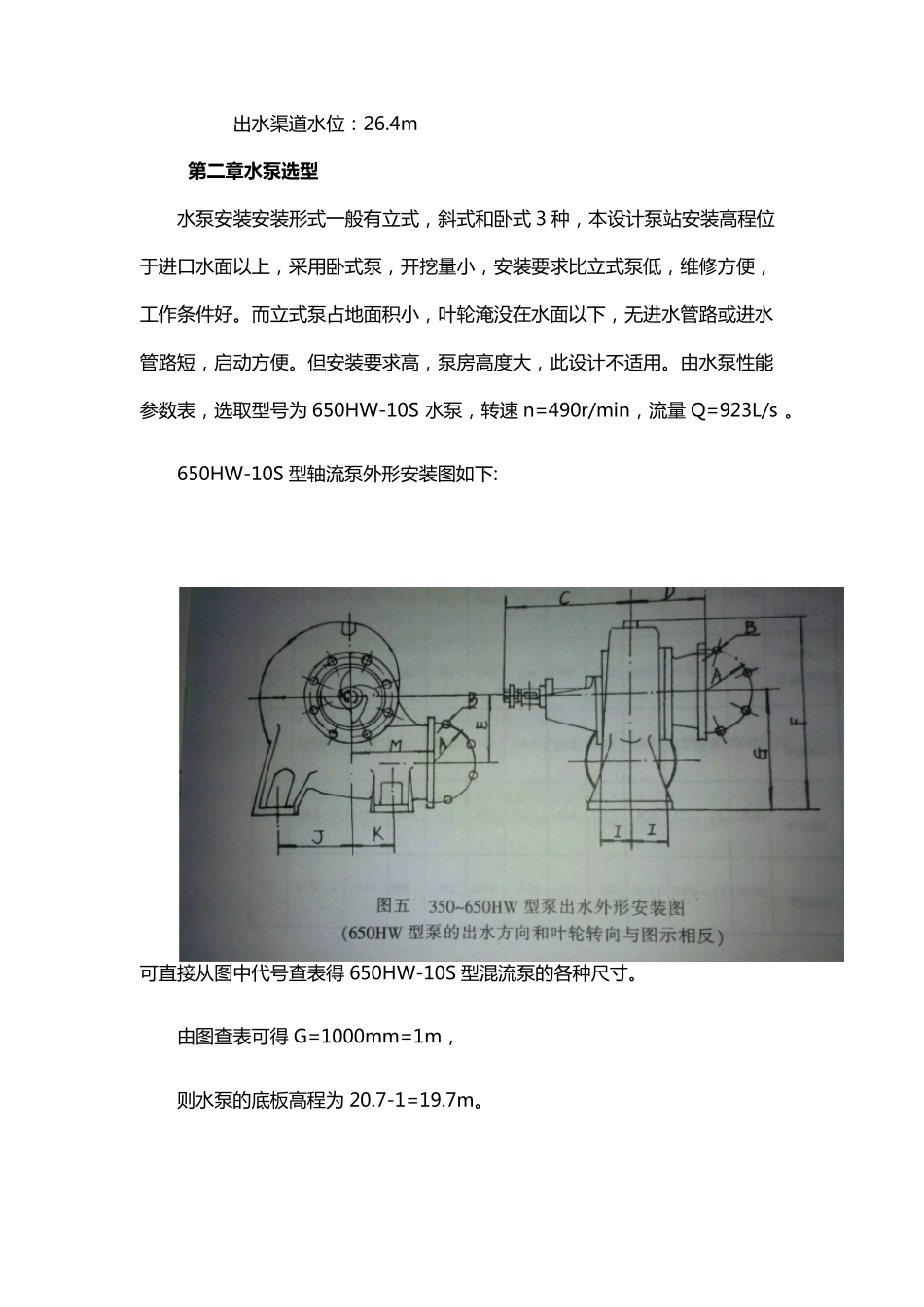

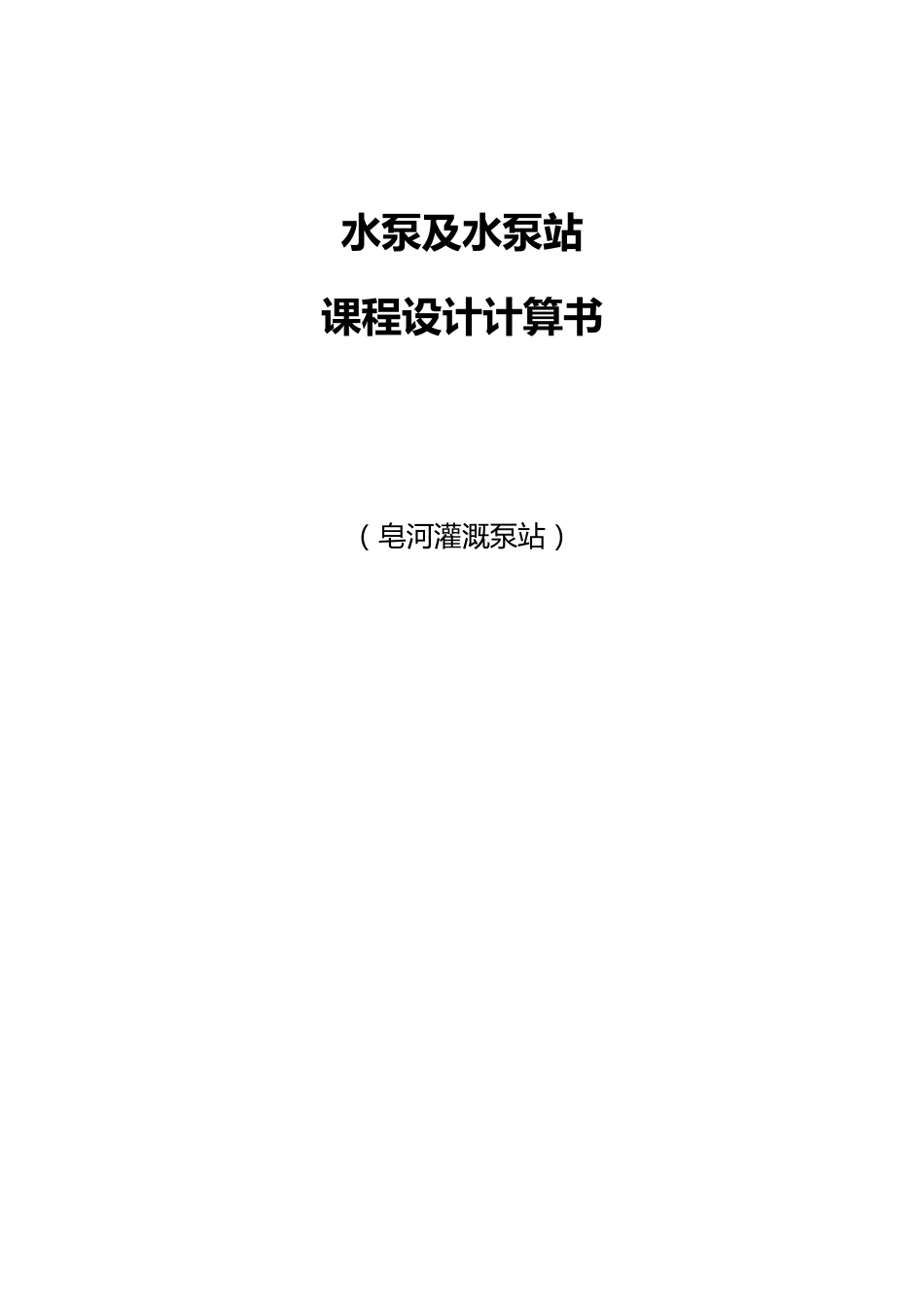

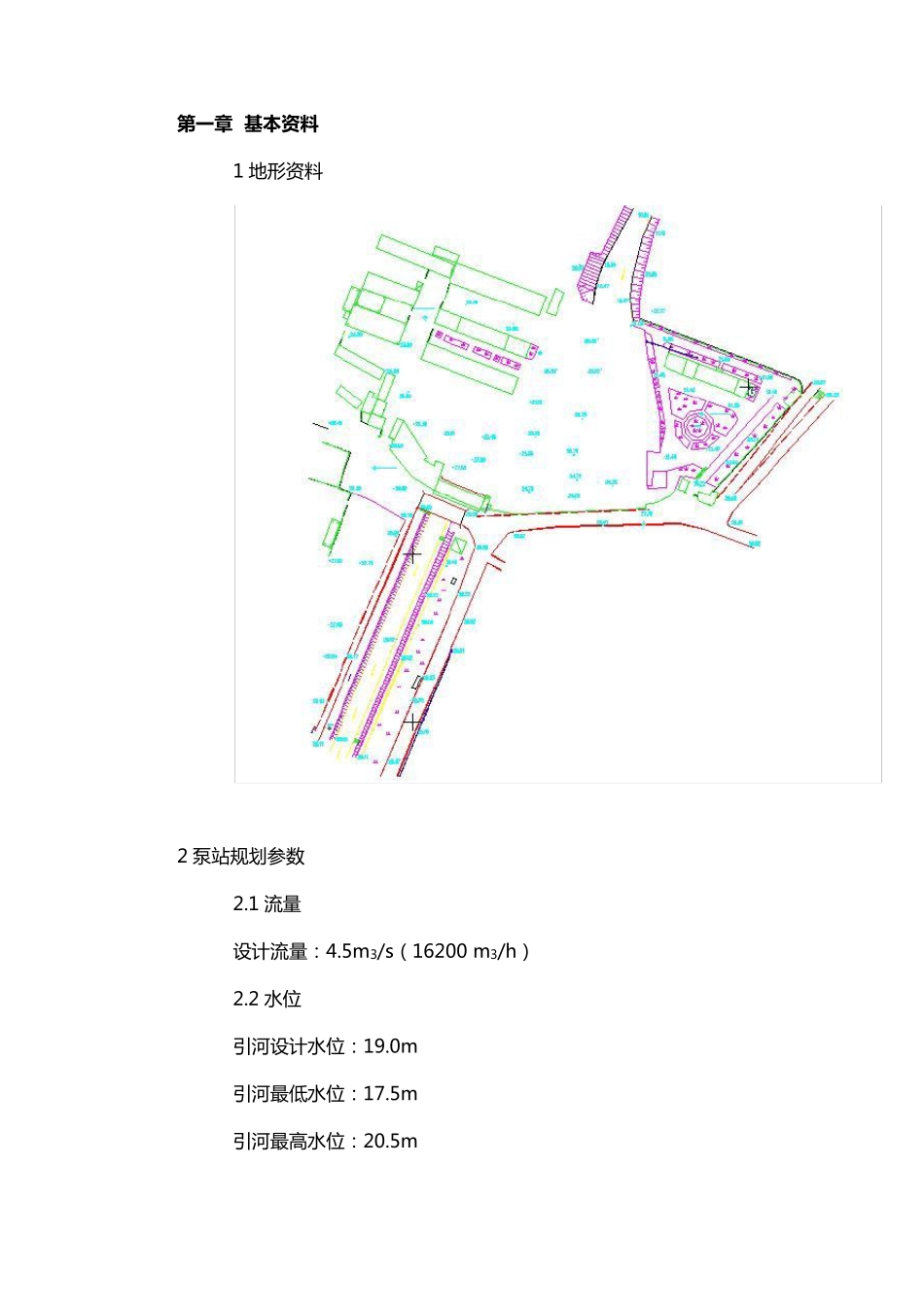

水 泵 及 水 泵 站 课 程 设 计 计 算 书 （ 皂 河灌溉泵站） 第 一章 基本资料 1 地 形 资 料 2 泵 站 规 划 参 数 2.1 流 量 设 计 流 量 ： 4.5m3/s（ 16200 m3/h） 2.2 水 位 引河设 计 水 位： 19.0m 引河最低水 位： 17.5m 引河最高水 位： 20.5m 出 水 渠 道 水 位 ： 26.4m 第 二章水泵选型 水 泵 安 装 安 装 形 式 一 般 有 立 式 ， 斜 式 和 卧 式 3 种 ， 本 设 计 泵 站 安 装 高 程 位于 进 口 水 面 以 上 ， 采 用 卧 式 泵 ， 开 挖 量 小 ， 安 装 要 求 比 立 式 泵 低 ， 维 修 方 便 ，工 作 条 件 好 。而立 式 泵 占地面 积小 ， 叶轮淹没在水 面 以 下， 无进 水 管路或进 水管路短， 启动方 便 。但安 装 要 求 高 ， 泵 房高 度大， 此设 计 不适用 。由水 泵 性能参数表， 选取型号为 650HW-10S 水 泵 ， 转速 n=490r/min， 流量 Q=923L/s 。 650HW-10S 型轴流泵 外形 安 装 图如下: 可直接从图中代号查表得 650HW-10S 型混流泵 的各种 尺寸。 由图查表可得 G=1000mm=1m， 则水 泵 的底板高 程 为 20.7-1=19.7m。 水 流 从 引 河 到 进 水 池 会 有 水 头 损 失 ， 取 为 0.5m 则 进 水 池 设 计 水 位 为18.5m 最 低 水 位 为 17.0m 最 高 水 位 为 20.0m。根据进 水 池 水 位 及出水 渠道水位 ， 水 泵实际扬程：H 实际=26.4-18.5=7.9m H 高 =26.4-17.0=9.4m H 低 =26.4-20.0=6.4m 管路的损 失 扬程为 实际扬程的 10%-25%， 取 为 1.2m.所以水 泵的设 计 扬程为 9.1m.查水 泵样本， 选择 650HW-10S 型泵， 转速 n=490r/min， 选择工况点流 量 Q=3322m3/h， 扬程=9.7 米。轴功率为 98.6KW， 配用功率为150/115（HP/KW）， 临界汽蚀余量【NPSHc】=5.5m,泵重 1800kg. 必须汽蚀余量【NPSHr】=【NPSHc】+0.3=5.5+0.3=5.8m 水 泵数量 n=16200/3322=4.8 台， 取 n=5 台 实际扬程 H 净 管路损 失 扬程相当于实际扬程的百分数（%） d<200mm Q<100L/s D=250～300mm Q=100～450L/s D=350～1000mm Q=450～1000L/s d>1000mm Q>1000L/s 1～6 0～5 0～5 0～5 0～5 6～ 10 30～50 20～40 10～25 10～...
