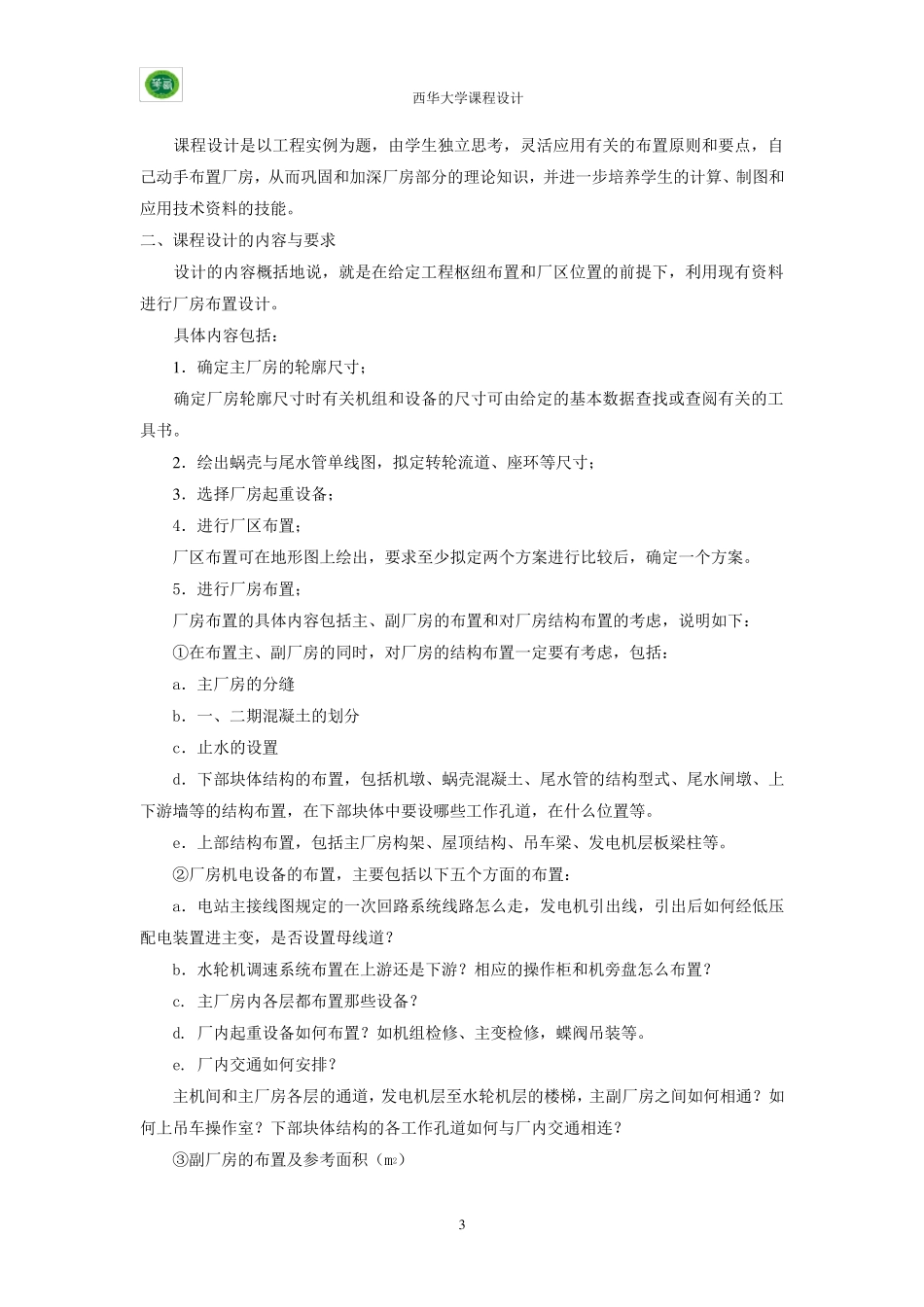

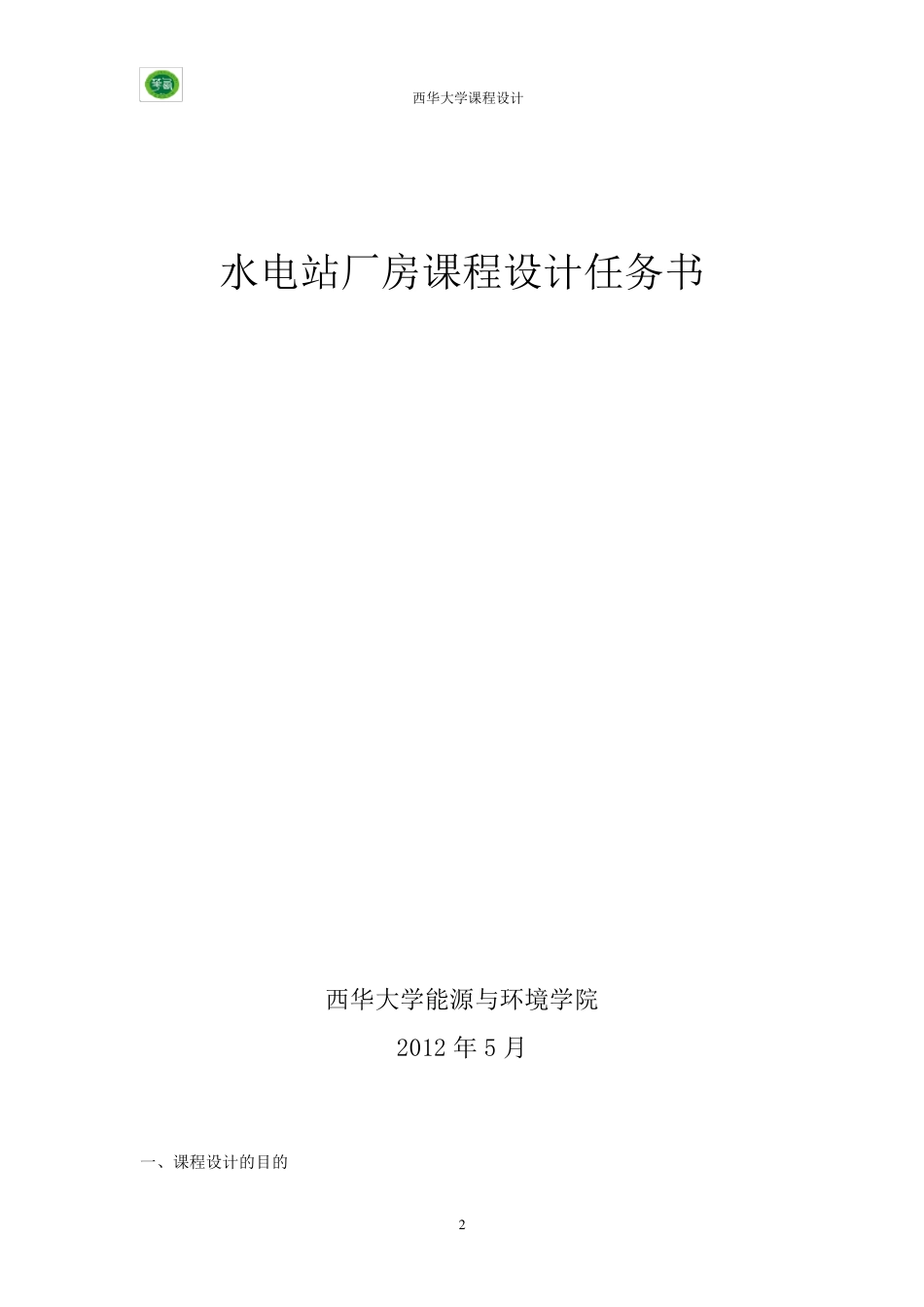

1 课程设计报告 （理工类） 课 程 名 称: 水电站建筑物课程设计 课 程 代 码: 8511961 学院(直属系): 能源与环境学院 年级/专业/班: 2010 级/水利水电工程/2 班 学 生 姓 名: 学 号: *************** 实验总成绩: * * * *: ** 开 课 学 院: 能源与环境学院 西华大学课程设计 2 水电站厂房课程设计任务书 西华大学能源与环境学院 2012 年5 月 一、课程设计的目的 西 华 大 学 课 程 设 计 3 课 程 设 计 是 以 工 程 实 例 为 题 ， 由 学 生 独 立 思 考 ， 灵 活 应 用 有 关 的 布 置 原 则 和 要 点 ， 自己 动 手 布 置 厂 房 ， 从 而 巩 固 和 加 深 厂 房 部 分 的 理 论 知 识 ， 并 进 一 步 培 养 学 生 的 计 算 、 制 图 和应 用 技 术 资 料 的 技 能 。 二 、 课 程 设 计 的 内 容 与 要 求 设 计 的 内 容 概 括 地 说 ， 就 是 在 给 定 工 程 枢 纽 布 置 和 厂 区 位 置 的 前 提 下 ， 利 用 现 有 资 料进 行 厂 房 布 置 设 计 。 具 体 内 容 包 括 ： 1 ． 确 定 主 厂 房 的 轮 廓 尺 寸 ； 确 定 厂 房 轮 廓 尺 寸 时 有 关 机 组 和 设 备 的 尺 寸 可 由 给 定 的 基 本 数 据 查 找 或 查 阅 有 关 的 工具 书 。 2 ． 绘 出 蜗 壳 与 尾 水 管 单 线 图 ， 拟定 转轮 流道、 座环等尺 寸 ； 3 ． 选择厂 房 起重设 备 ； 4． 进 行 厂 区 布 置 ； 厂 区 布 置 可 在 地 形图 上绘 出 ， 要 求 至少拟定 两个方案进 行 比较后， 确 定 一 个方案。 5． 进 行 厂 房 布 置 ； 厂 房 布 置 的 具 体 内 容 包 括 主 、 副厂 房 的 布 置 和 对厂 房 结构布 置 的 考 虑， 说 明如下 ： ①在 布 置 主 、 副厂 房 的 同时 ， 对厂 房 的 结构布 置 一 定 要 有 考 虑， 包 括 ： a． 主 厂 房 的 分 缝 b． 一 、 二 期 混 凝 土 的 划 分 c． 止 水 的 设 置 d． 下 部 块 体 结构的 布 置 ， 包 括 机 墩 、 蜗 壳 混 凝 土 、 尾 水 管 的 结构型 式 、 尾 水...
