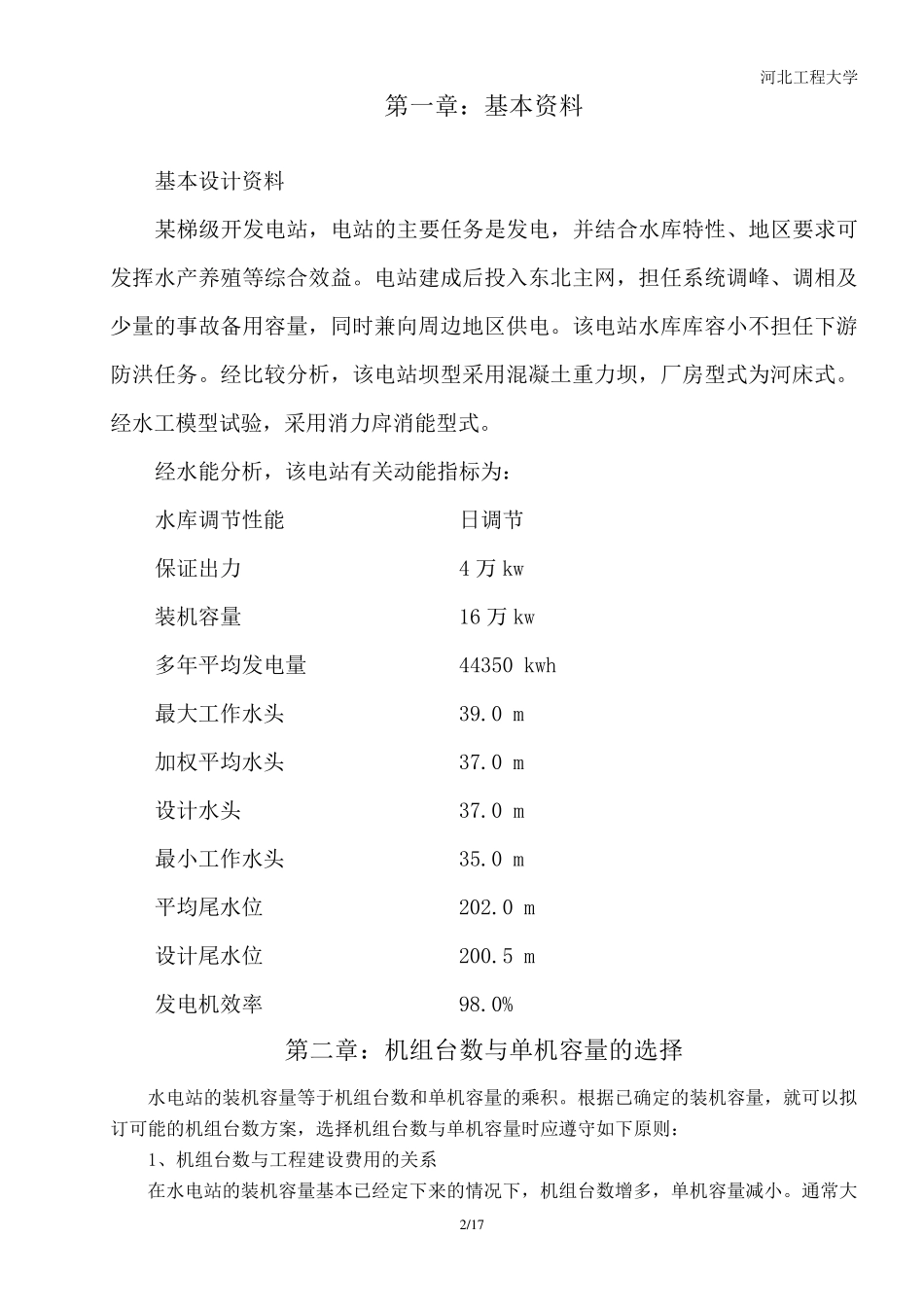

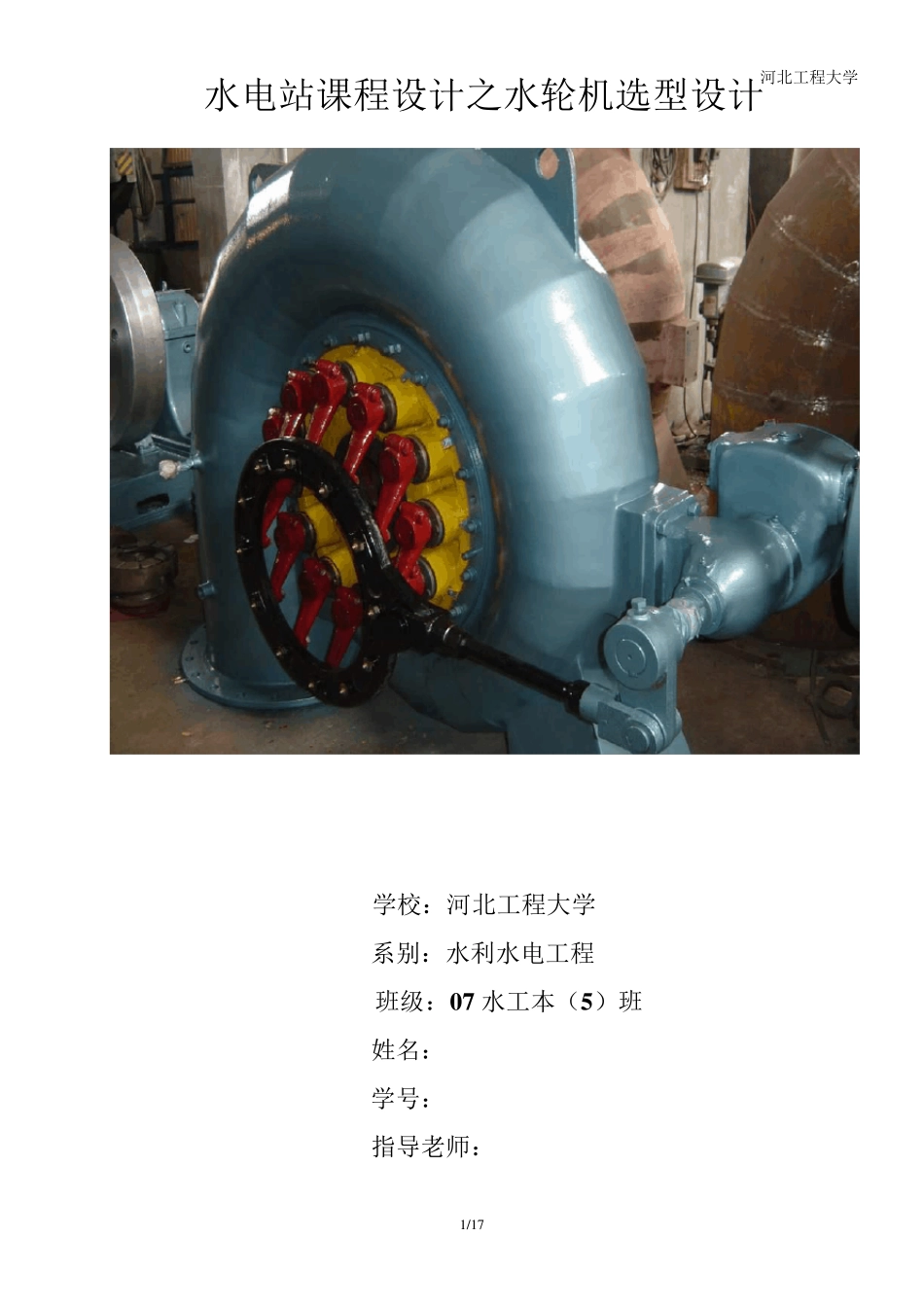

河北工程大学 1 /1 7 水电站课程设计之水轮机选型设计 学校:河北工程大学 系别:水利水电工程 班级:0 7 水工本(5 )班 姓名:*** 学号:********* 指导老师:*** 河北工程大学 2 /1 7 第一章:基本资料 基本设计资料 某梯级开发电站,电站的主要任务是发电,并结合水库特性、地区要求可发挥水产养殖等综合效益。电站建成后投入东北主网,担任系统调峰、调相及少量的事故备用容量,同时兼向周边地区供电。该电站水库库容小不担任下游防洪任务。经比较分析,该电站坝型采用混凝土重力坝,厂房型式为河床式。经水工模型试验,采用消力戽消能型式。 经水能分析,该电站有关动能指标为: 水库调节性能 日调节 保证出力 4 万 kw 装机容量 16 万 kw 多年平均发电量 44350 kwh 最大工作水头 39.0 m 加权平均水头 37.0 m 设计水头 37.0 m 最小工作水头 35.0 m 平均尾水位 202.0 m 设计尾水位 200.5 m 发电机效率 98.0% 第二章:机组台数与单机容量的选择 水电站的装机容量等于机组台数和单机容量的乘积。根据已确定的装机容量,就可以拟订可能的机组台数方案,选择机组台数与单机容量时应遵守 如 下原 则 : 1、机组台数与工程建设费 用的关系 在 水电站的装机容量基本已经定下来 的情 况 下,机组台数增 多,单机容量减 小。通 常 大 河 北 工 程 大 学 3/17 机 组 单 位 千 瓦 耗 材 少 , 整 体 设 备 费 用 低 ; 另 外 , 机 组 台 数 少 , 厂 房 所 占 的 平 面 尺 寸 也 会 减 小 。因 此 , 较 少 的 机 组 台 数 有 利 于 降 低 工 程 建 设 费 用 。 2、 机 组 台 数 与 设 备 制 造 、 运 输 、 安 装 以 及 枢 纽 安 装 布 置 的 关 系 单 机 容 量 大 , 可 能 会 在 制 造 、 安 装 和 运 输 方 面 增 加 一 定 的 难 度 。 然 而 , 有 些 大 型 或 特 大型 水 电 站 , 由 于 受 枢 纽 平 面 尺 寸 的 限 制 , 总 希 望 单 击 容 量 制 造 得 大 些 。 3、 机 组 台 数 与 水 电 站 运 行 效 率 的 关 系 水 轮 机 在 额 定 出 力 或 者 接 近 额 定 出 力 时 , 运 行 效 率 较 高 。 机 组 台 数 不 同 , 水 电 站 平均 效...
