水闸稳定计算

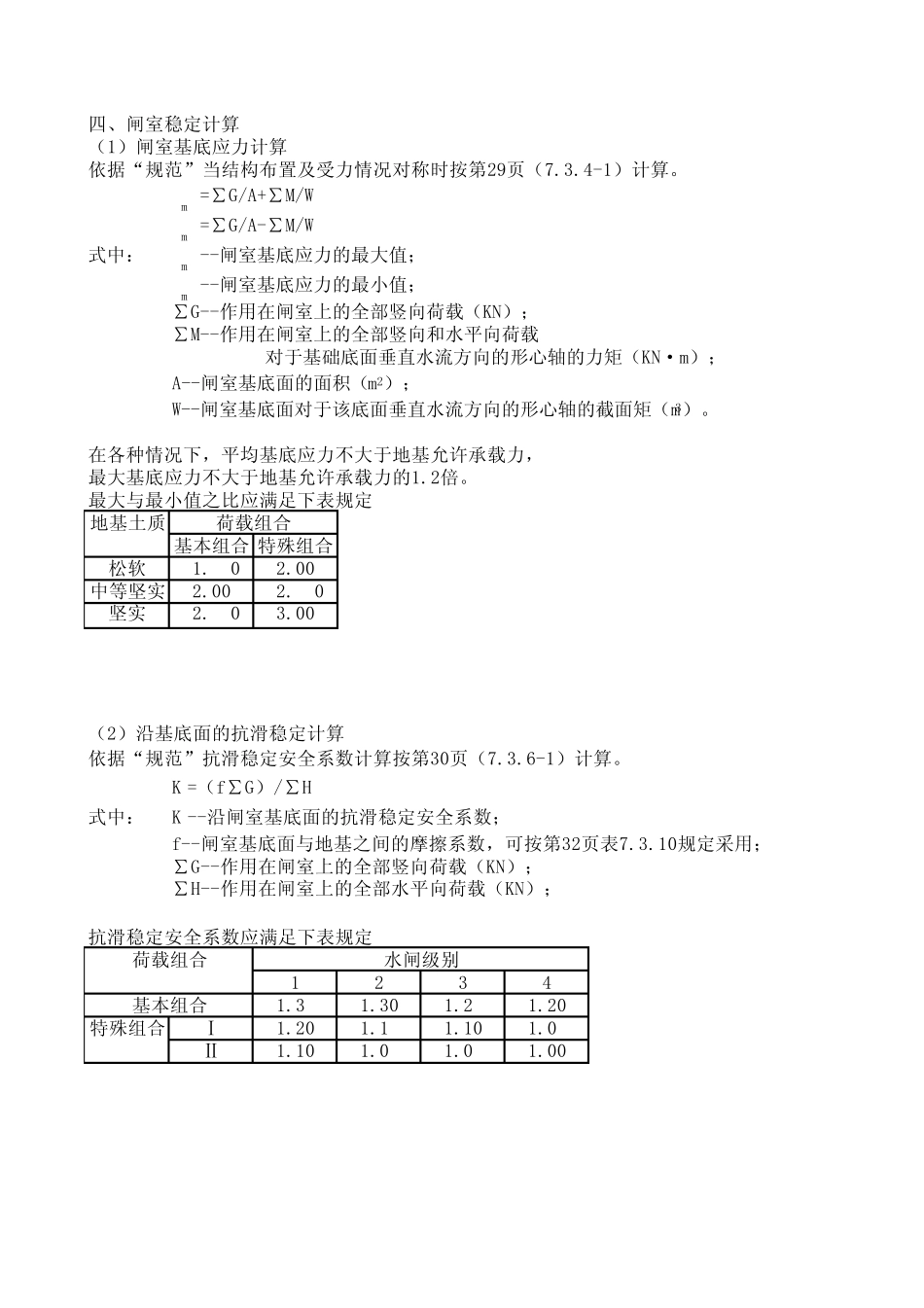

水闸稳定计算_第1页
1/9
水闸稳定计算_第2页
2/9
水闸稳定计算_第3页
3/9
四、闸室稳定计算(1)闸室基底应力计算依据“规范”当结构布置及受力情况对称时按第29页(7.3.4-1)计算。Pmax=∑G/A+∑M/WPmin=∑G/A-∑M/W式中:Pmax--闸室基底应力的最大值;Pmin--闸室基底应力的最小值;∑G--作用在闸室上的全部竖向荷载(KN);∑M--作用在闸室上的全部竖向和水平向荷载 对于基础底面垂直水流方向的形心轴的力矩(KN·m);A--闸室基底面的面积(m2);W--闸室基底面对于该底面垂直水流方向的形心轴的截面矩(m3)。在各种情况下,平均基底应力不大于地基允许承载力,最大基底应力不大于地基允许承载力的1.2倍。最大与最小值之比应满足下表规定地基土质基本组合 特殊组合松软1.502.00中等坚实2.002.50坚实2.503.00(2)沿基底面的抗滑稳定计算依据“规范”抗滑稳定安全系数计算按第30页(7.3.6-1)计算。Kc=(f∑G)/∑H式中:Kc--沿闸室基底面的抗滑稳定安全系数;f--闸室基底面与地基之间的摩擦系数,可按第32页表7.3.10规定采用;∑G--作用在闸室上的全部竖向荷载(KN);∑H--作用在闸室上的全部水平向荷载(KN);抗滑稳定安全系数应满足下表规定12341.351.301.251.20特殊组合Ⅰ1.201.151.101.05Ⅱ1.101.051.051.00荷载组合荷载组合水闸级别基本组合PmPmax=η =1/2(PmaxKcφ项目12345678910111213B12Pmin=Pmax=η =1/2(Pmax注作项24567891011121314B12Pmin=Pmax=η =1/2(PmaxKcφ基本资料:项目作用力名称垂直力G(KN)水平力H(KN)力臂LX(m)弯矩M(KN.m)1底板11875002闸墩11016-0.6-6609.63上部荷载1736-1.37-2378.324上游水重005下游水重006浮托力007渗透压力008闸门重2001.53009上游水压力0010下游水压力0011上游泥沙压力237.140.3378.256212浪压力0013总计24827237.14-8609.6638BAGM偏心距e=M/G1222824827-8609.6638-0.34678631Pmin=G/A(1+6e/B)=90.00950921Pmax= G/A(1-6e/B)=127.7711925<500η =Pmax/Pmin=1.419529933<1.51/2(Pmax+Pmin)=108.8903509满足稳定要求项目作用力名称垂直力G(KN)水平力H(KN)力臂LX(m)弯矩M(KN.m)1底板11875002闸墩11016-0.6-6609.63上部荷载1736-1.37-2378.324上游水重3255-2.25-7323.755下游水重006浮托力-3420007渗透压力-2120.4-24240.88闸门重2001.53009上游水压力2169.91.593450.14110下游水压力-3000.33-9911上游泥沙压力237.140.3378.256212浪压力115.434.97573.6871设计钢筋砼容重为25KN/m3,地基允许承载力为0.5mpa二,水闸稳定和闸底应力计算(正...
