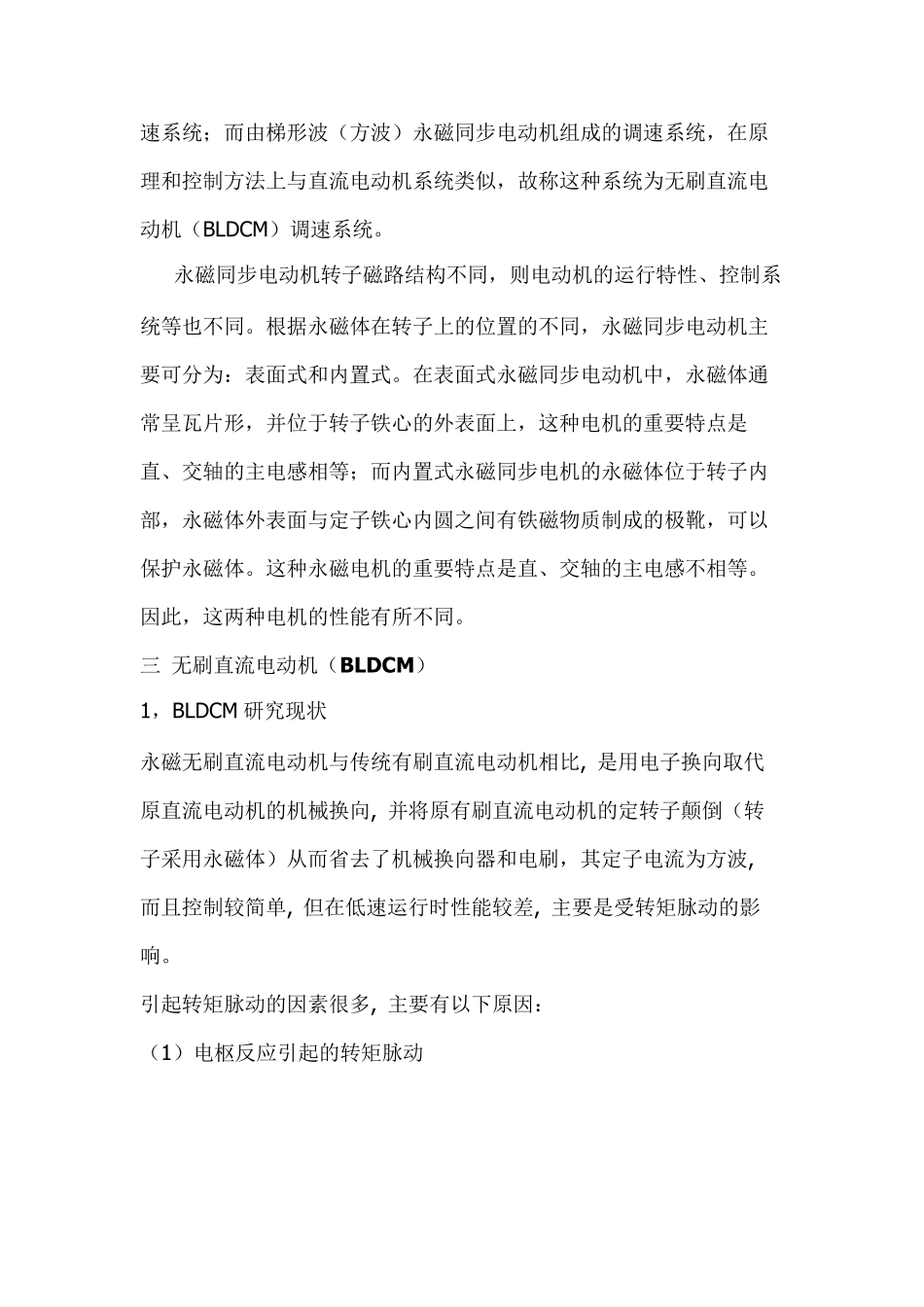

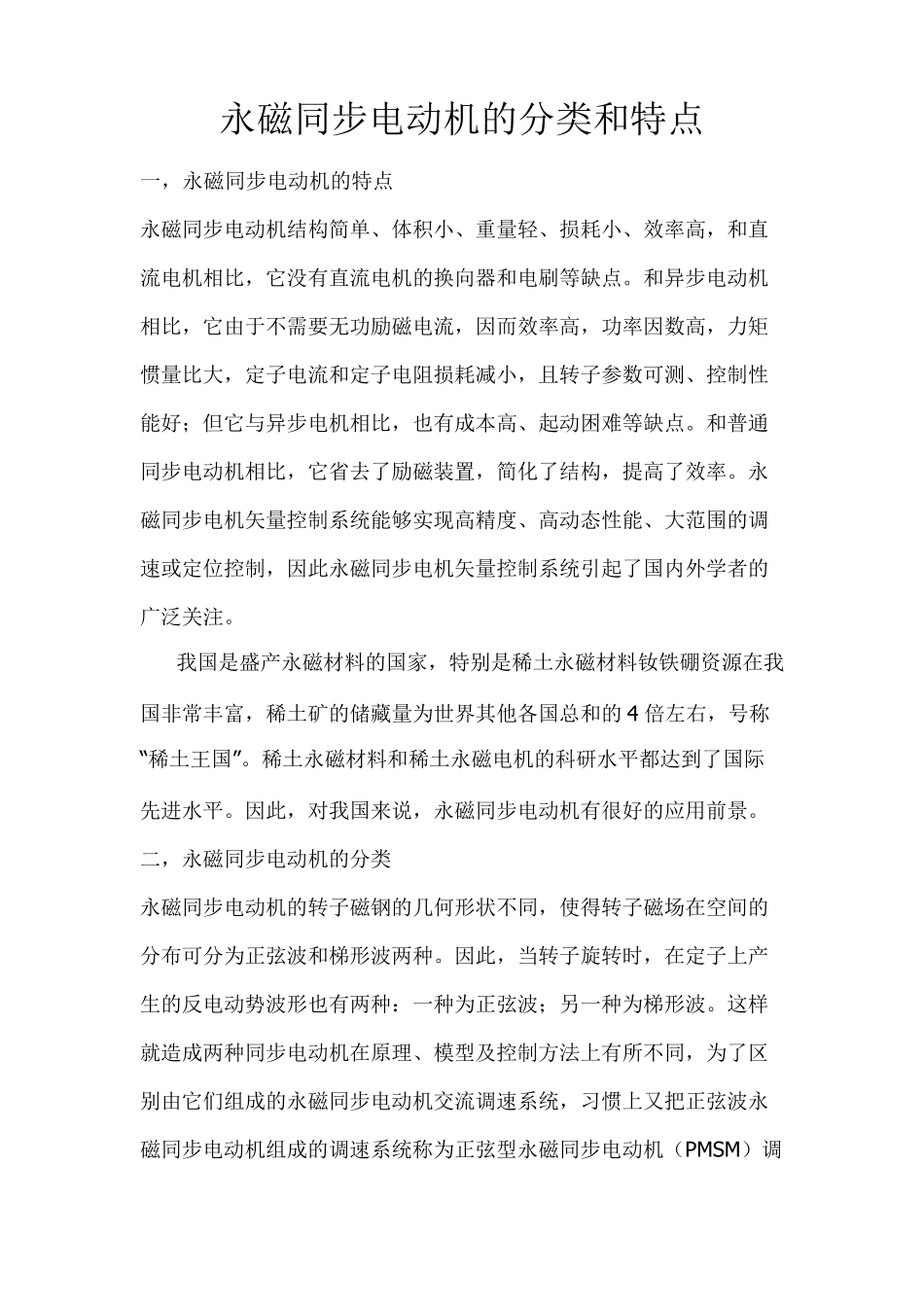

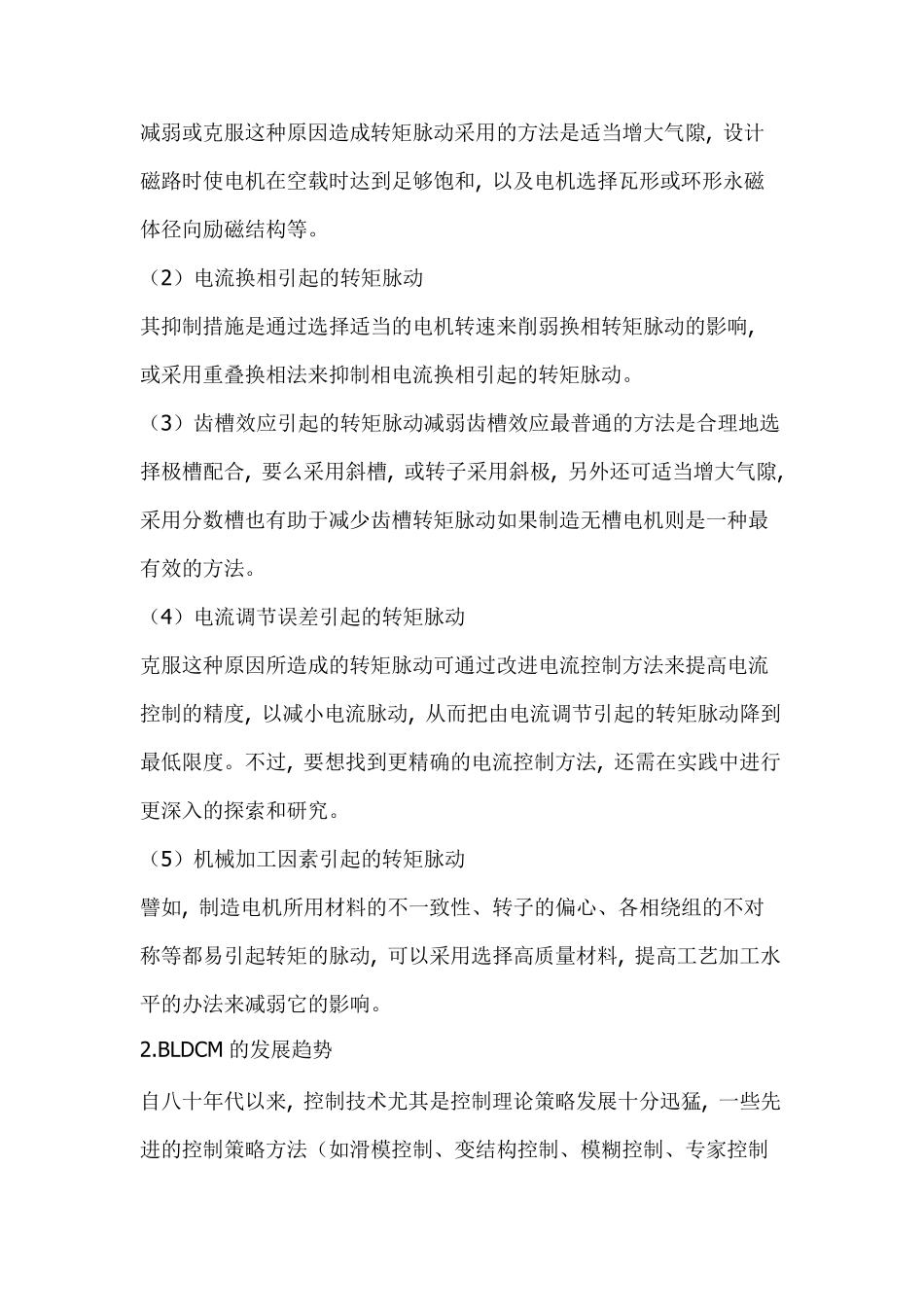

永磁同步电动机的分类和特点 一，永磁同步电动机的特点 永磁同步电动机结构简单、体积小、重量轻、损耗小、效率高，和直流电机相比，它没有直流电机的换向器和电刷等缺点。和异步电动机相比，它由于不需要无功励磁电流，因而效率高，功率因数高，力矩惯量比大，定子电流和定子电阻损耗减小，且转子参数可测、控制性能好；但它与异步电机相比，也有成本高、起动困难等缺点。和普通同步电动机相比，它省去了励磁装置，简化了结构，提高了效率。永磁同步电机矢量控制系统能够实现高精度、高动态性能、大范围的调速或定位控制，因此永磁同步电机矢量控制系统引起了国内外学者的广泛关注。 我国是盛产永磁材料的国家，特别是稀土永磁材料钕铁硼资源在我国非常丰富，稀土矿的储藏量为世界其他各国总和的4 倍左右，号称“稀土王国”。稀土永磁材料和稀土永磁电机的科研水平都达到了国际先进水平。因此，对我国来说，永磁同步电动机有很好的应用前景。 二，永磁同步电动机的分类 永磁同步电动机的转子磁钢的几何形状不同，使得转子磁场在空间的分布可分为正弦波和梯形波两种。因此，当转子旋转时，在定子上产生的反电动势波形也有两种：一种为正弦波；另一种为梯形波。这样就造成两种同步电动机在原理、模型及控制方法上有所不同，为了区别由它们组成的永磁同步电动机交流调速系统，习惯上又把正弦波永磁同步电动机组成的调速系统称为正弦型永磁同步电动机（PMSM）调速系统；而由梯形波（方波）永磁同步电动机组成的调速系统，在原理和控制方法上与直流电动机系统类似，故称这种系统为无刷直流电动机（BLDCM ）调速系统。 永磁同步电动机转子磁路结构不同，则电动机的运行特性、控制系统等也不同。根据永磁体在转子上的位置的不同，永磁同步电动机主要可分为：表面式和内置式。在表面式永磁同步电动机中，永磁体通常呈瓦片形，并位于转子铁心的外表面上，这种电机的重要特点是直、交轴的主电感相等；而内置式永磁同步电机的永磁体位于转子内部，永磁体外表面与定子铁心内圆之间有铁磁物质制成的极靴，可以保护永磁体。这种永磁电机的重要特点是直、交轴的主电感不相等。因此，这两种电机的性能有所不同。 三 无刷直流电动机（BLDCM ） 1，BLDCM 研究现状 永磁无刷直流电动机与传统有刷直流电动机相比, 是用电子换向取代原直流电动机的机械换向, 并将原有刷直流电动机的定转子颠倒（转子采用永磁体）从而省去了机械换向器和电刷，其定子电流...
