永磁同步电机驱动系统使用说明书

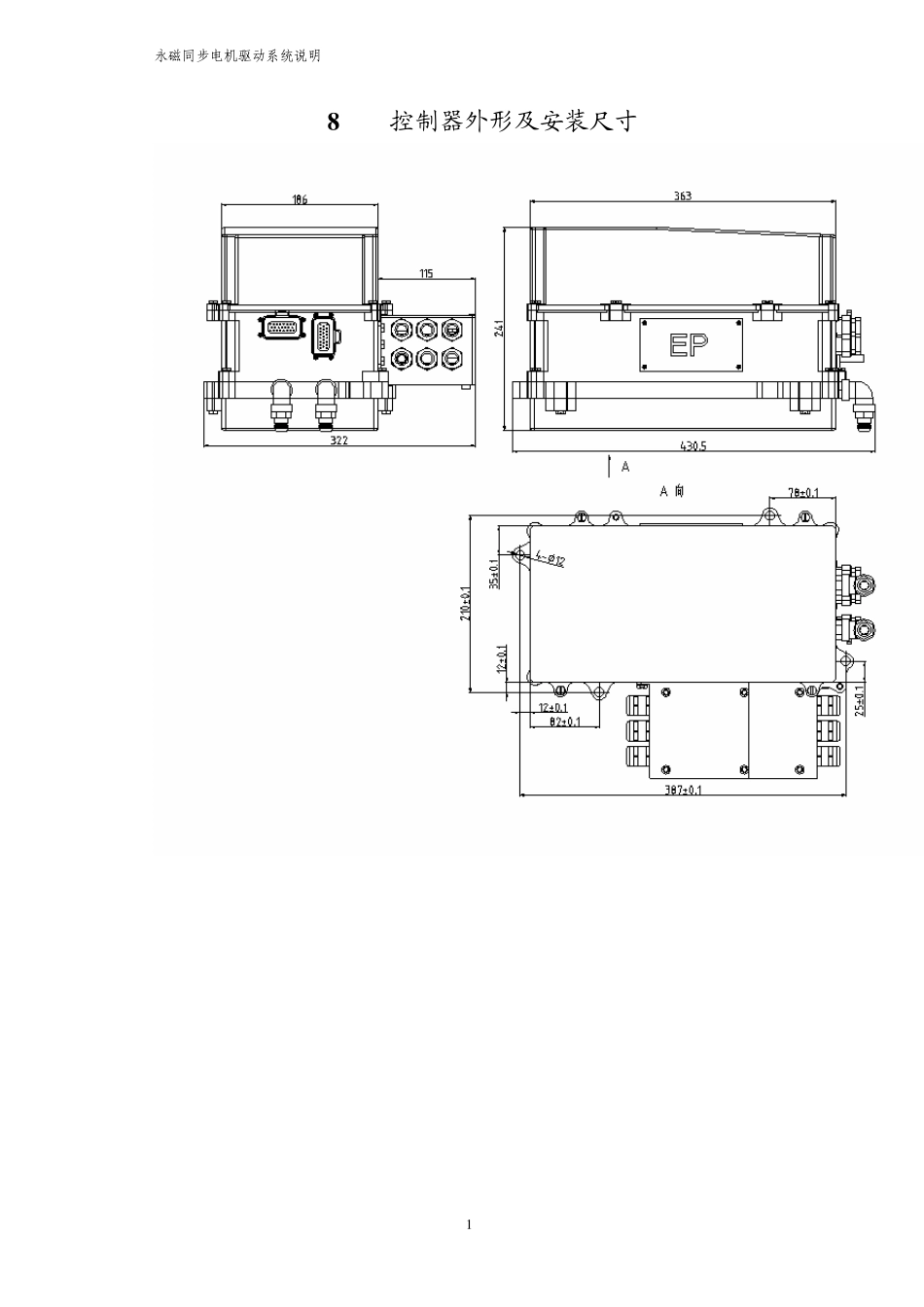

7 驱动系统的电气参数 7.1 驱动控制器参数 驱动控制器型号： BP1G-100/366.02C 控制器质量： 19 kg 外形尺寸(L×W×H)： 363×322×241 mm 工作电压范围： 250～ 420 Vdc 最 低 输 入 电压： 250 Vdc 冷 却 方 式 ： 水 冷 冷 却 水 入 口 温 度 ： ≯ 55 °C 控制线 路 输 入 电压范围： 9～ 17 Vdc 7.2 主驱动电机参数 电机 型号： TYC4-FT300-270-8-C 电动/发 电功 率 ： 28/20 kW 额 定 电压： 190 VAC 额 定 转 矩 ： 89 Nm 峰 值 转 矩 ： 153 Nm 额 定 转 速 ： 1750 rpm 最 高 转 速 ： 6000 rpm 绝 缘 等 级 ： H 电机 质量： 33 kg（ 不带前端盖） 冷 却 水 入 口 温 度 ： ≯ 55 °C 7.3 ISG 电机参数 电机 型号： TYC4-100/125-130-8-C 电动/发 电功 率 ： 3/7 kW 额 定 电压： 190 VAC 额 定 转 矩 ： 24 Nm 峰 值 转 矩 ： 56 Nm（ 0－ 560rpm） 额 定 转 速 ： 3000 rpm 最 高 转 速 ： 9000 rpm 绝 缘 等 级 ： H 电机 质量： 14 kg 冷 却 水 入 口 温 度 ： ≯ 55 °C 永磁同步电机驱动系统说明 8 控制器外形及安装尺寸 1 永磁同步电机驱动系统说明 9 TYC4-FT300-270-8-C型三相永磁同步电机使用说明书 9.1 产品概述 1．产品型号TYC4-FT300-270-8-C，名称：三相永磁同步电动机。 2．主要用途 本电机为三相永磁同步电动机，在控制器的控制下，电机能在宽广的速度范围内工作，以满足汽车特殊工况；在电机控制器的控制下，电机还能实现发电，以便给汽车中的电瓶组充电。本电机的防护等级为 IP55，能在汽车要求的工况下，作为混合动力轿车的动力驱动。 3．冷却方式，水冷。电机机座为带有循环水道结构，水道的进出口的管接头为标准规格（G3/8″）。 4．主要技术参数 额定功率 28（kW） 额定电压 190（V） 额定电流 190（A） 额定转速 1750（r/min） 最高转速 6000（r/min） 额定频率 116.7（Hz） 接法 Y 工作制 S8 防护等级 IP55 绝缘等级 H 级 2 永磁同步电机驱动系统说明 5．主要外形尺寸和安装尺寸 图 9-1 电机外形图 3 永磁同步电机驱动系统说明 9.2 电机结构 1——出线盒 2——电机定子 3——电机转子 4——电机后端盖 5——轴承 6——位置传感器 图9-2 电机结构图 9.3 电机...
