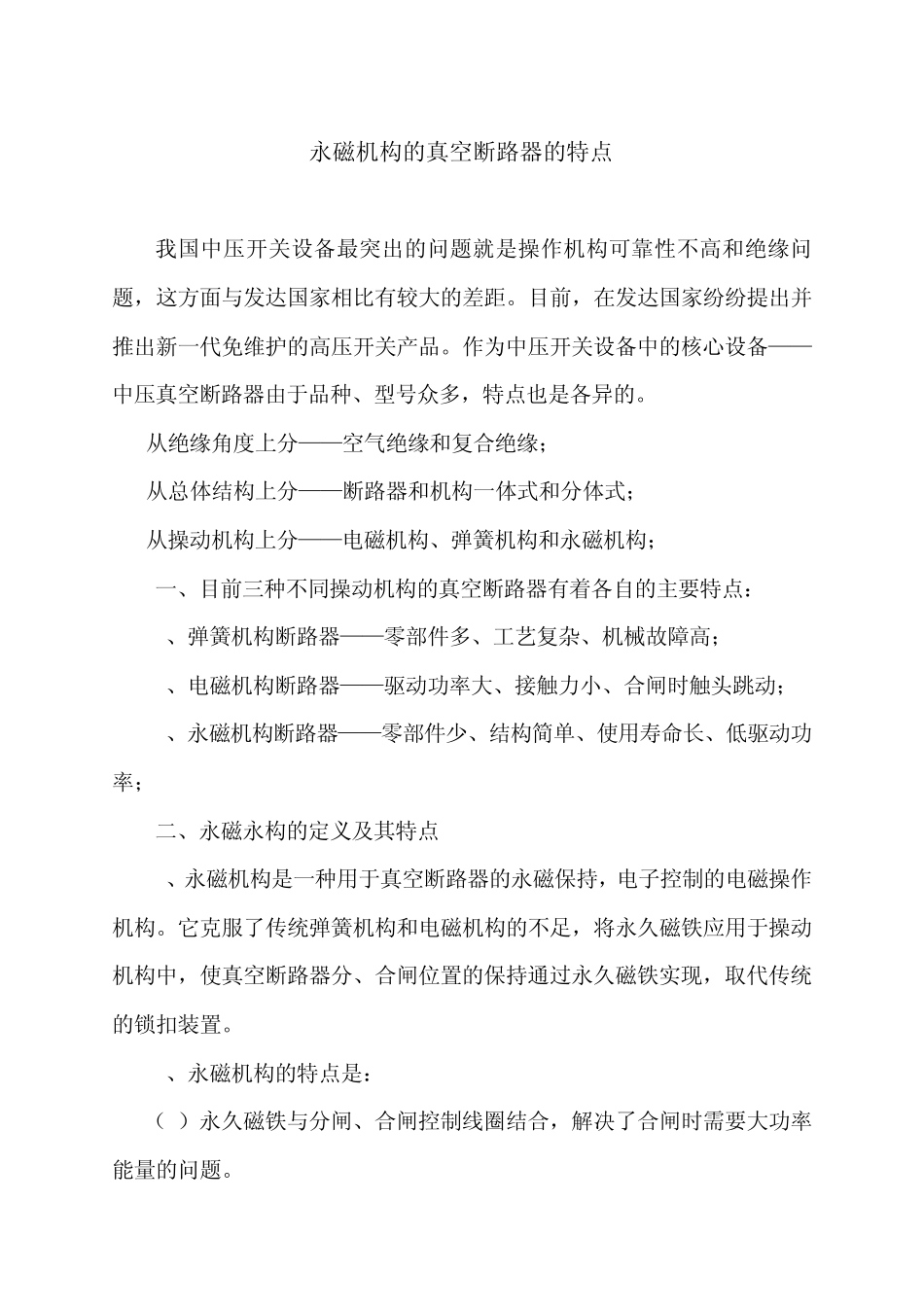

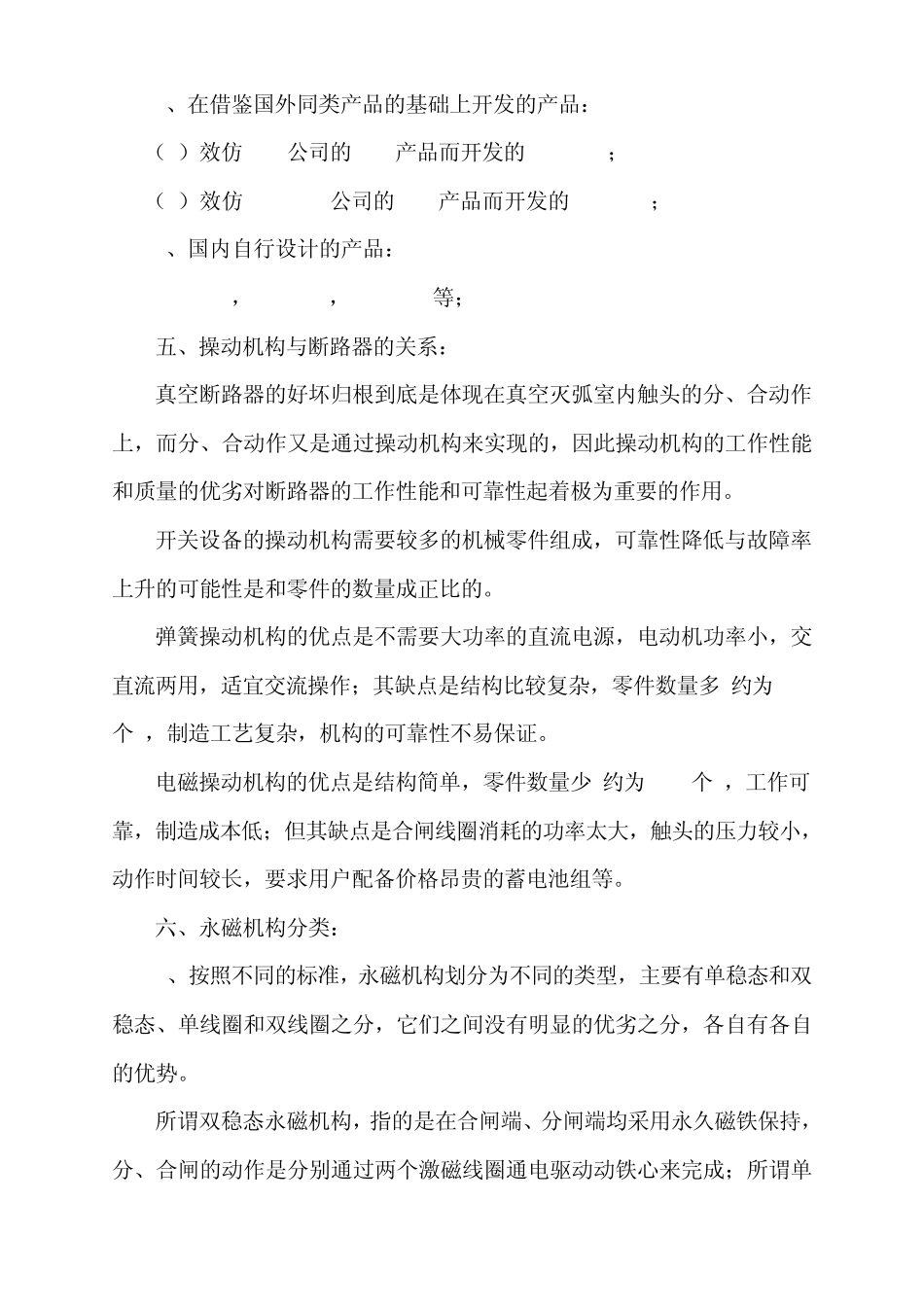

永磁机构的真空断路器的特点 我国中压开关设备最突出的问题就是操作机构可靠性不高和绝缘问题,这方面与发达国家相比有较大的差距。目前,在发达国家纷纷提出并推出新一代免维护的高压开关产品。作为中压开关设备中的核心设备——中压真空断路器由于品种、型号众多,特点也是各异的。 从绝缘角度上分——空气绝缘和复合绝缘; 从总体结构上分——断路器和机构一体式和分体式; 从操动机构上分——电磁机构、弹簧机构和永磁机构; 一、目前三种不同操动机构的真空断路器有着各自的主要特点: 1、弹簧机构断路器——零部件多、工艺复杂、机械故障高; 2、电磁机构断路器——驱动功率大、接触力小、合闸时触头跳动; 3、永磁机构断路器——零部件少、结构简单、使用寿命长、低驱动功率; 二、永磁永构的定义及其特点 1、永磁机构是一种用于真空断路器的永磁保持,电子控制的电磁操作机构。它克服了传统弹簧机构和电磁机构的不足,将永久磁铁应用于操动机构中,使真空断路器分、合闸位置的保持通过永久磁铁实现,取代传统的锁扣装置。 2、永磁机构的特点是: (1)永久磁铁与分闸、合闸控制线圈结合,解决了合闸时需要大功率能量的问题。 (2)真空灭弧室的动触头靠永久磁铁产生的力通过拐臂、绝缘拉杆使其保持在合闸、分闸位置上,取代机械锁扣方式,仅有几个活动部件,零件总数约为 50件左右,耗材少,节能且成本低。 (3)永磁操动机构无需机械锁扣和辅助电器,机械动作的可靠性大大提高,能够实现免维护,开断能力强,安全性提高。 (4)永磁操动机构,永磁力可保证 100年不消失,该机构寿命高达 10万次,机械寿命至少提高 5倍。 (5)真空灭弧室纵向安装在绝缘筒内,即使在恶劣的环境下,仍能保持很高的抗爬电性能及绝缘性能。 三、目前国际上中压真空断路器设计的流派: 设计制造领域逐步形成了以德国西门子公司为代表的空气绝缘产品和以 ABB公司为代表的复合绝缘产品的两大派别: 1、德国 Siemens公司的代表产品有 3AH产品,采用空气绝缘方式,其操动机构为弹簧机构。 2、德国 ABB公司的代表产品有 VD4,采用复合绝缘方式,其操动机构为弹簧机构。 3、日本三菱电机的代表产品有 VPR,采用支架绝缘半封闭方式,其操动机构为弹簧机构。 四、目前国内生产的中压真空断路器的流派: 1、引进技术并国产化的产品: (1)引进西门子 3AF,产品技术生产的ZN12-12,ZN18-12; (2)引进日本东芝公司 VK系列产品技术...
